Network Review Notes

本文按网络分层（物理层、链路层、网络层、传输层、应用层）整理要点，并在物理层补充常见线路编码与带通调制的简介，便于复习与查阅。

upd: 计网考试考了 81 分， 这告诉我们学会课程是绝对不如做考研题的。

体系结构与参考模型 #

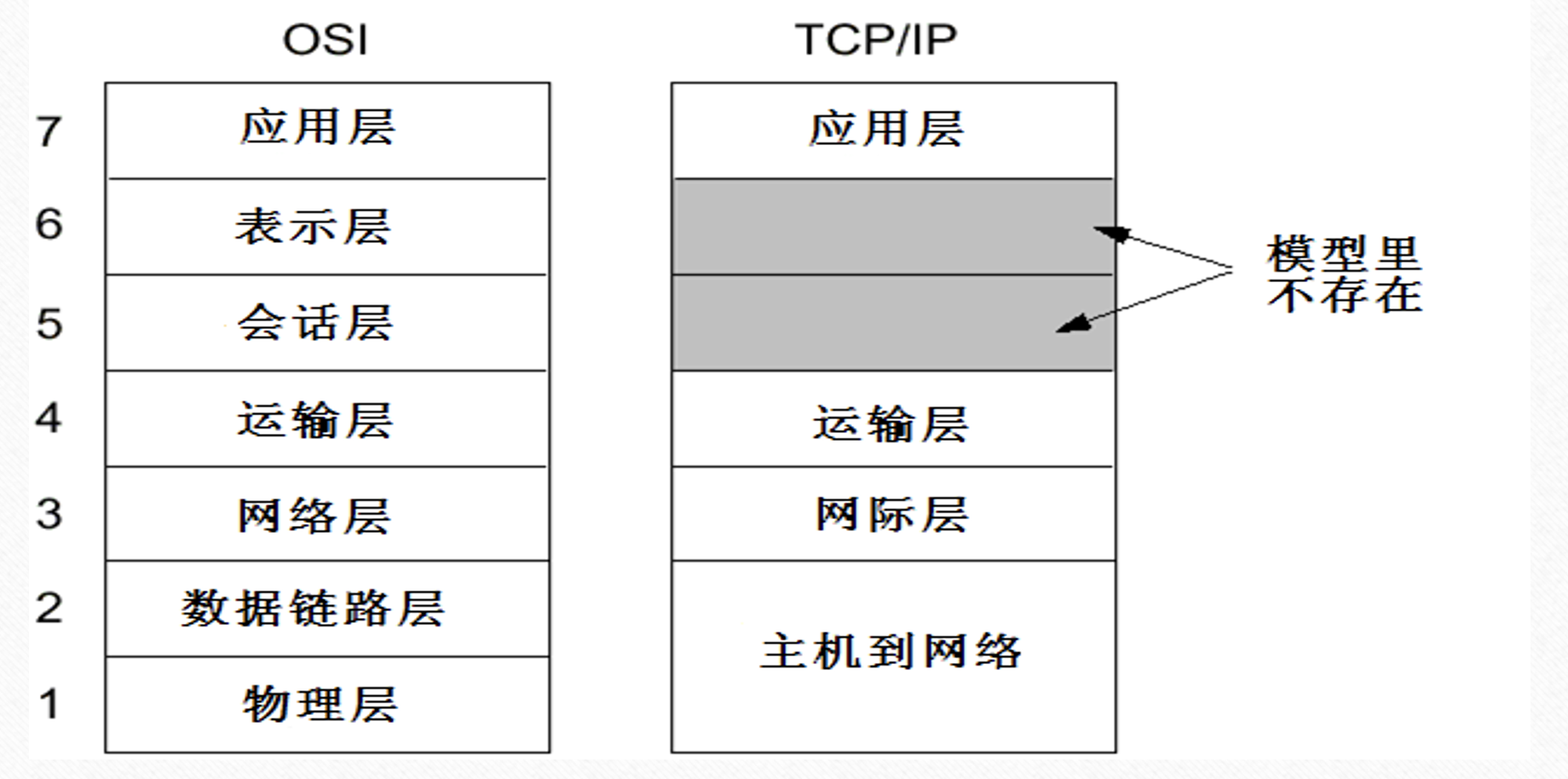

• OSI 七层模型 vs TCP/IP 五层模型

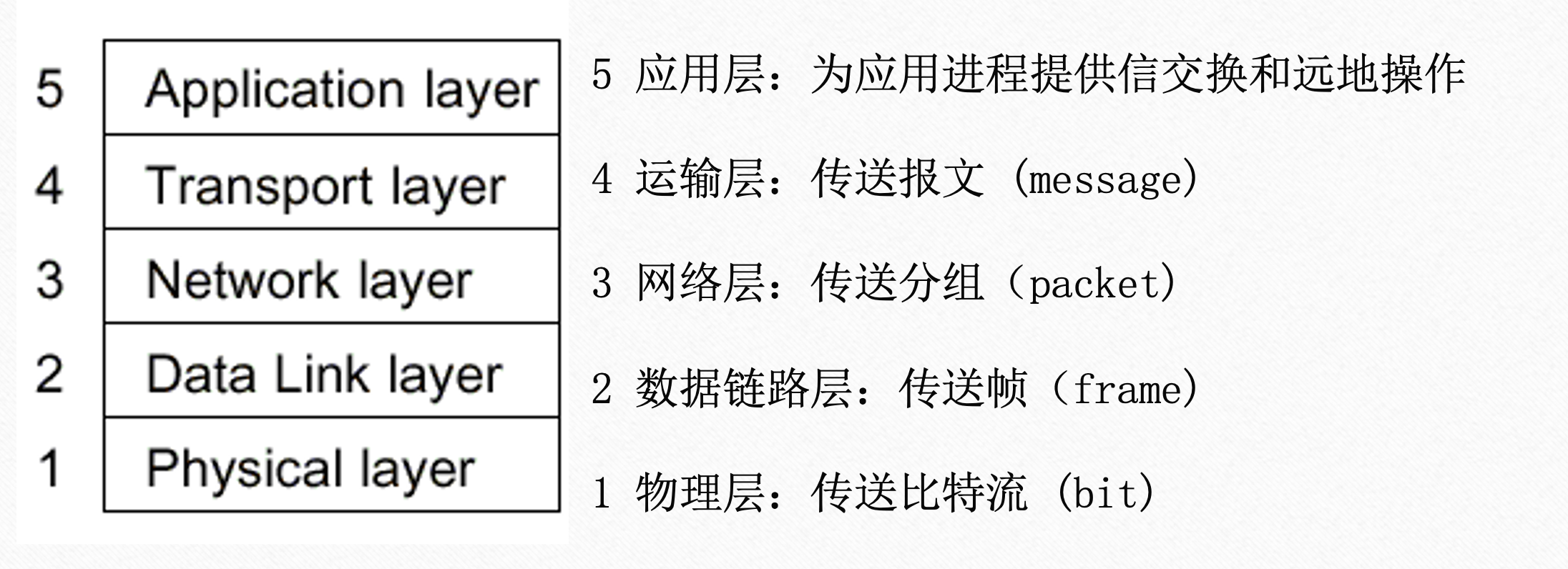

• TCP/IP 五层模型各层传输单元



计算机网络性能指标 #

分组经历的四种时延 (Packet Delay) #

一个分组从一台主机（或路由器）传输到另一台主机（或路由器）的过程中，总时延 ($d_{nodal}$) 主要由四部分组成：

1. 处理时延 (Processing Delay, $d_{proc}$)
   • 定义：检查分组首部和决定将该分组导向何处所需要的时间。包括检查比特级差错。
   • 量级：通常是微秒级。
2. 排队时延 (Queueing Delay, $d_{queue}$)
   • 定义：分组在链路上等待传输时，在路由器缓冲队列中排队等待的时间。
   • 特点：取决于网络的拥塞程度，是最不确定、变化最大的时延分量。
3. 传输时延 (Transmission Delay, $d_{trans}$)
   • 定义：将分组的所有比特推向链路所需要的时间。也叫发送时延。
   • 公式：$d_{trans} = L / R$
     • $L$：分组长度 (bits)
     • $R$：链路带宽 (bps)
4. 传播时延 (Propagation Delay, $d_{prop}$)
   • 定义：比特在物理链路（介质）中从一端传播到另一端所需要的时间。
   • 公式：$d_{prop} = d / s$
     • $d$：链路长度 (m)
     • $s$：信号传播速度 (m/s, 光纤中约为 $2 \times 10^8$ m/s)

易混淆点：

• 传输时延取决于带宽和包长（车队过收费站的时间）。
• 传播时延取决于距离和介质速度（车在高速公路上开的时间）。

物理层（Physical Layer） — 编码与调制 #

采样与信道极限 #

• 采样定理：采样频率 $f_s > 2 f_{max}$。
• 奈奎斯特（无噪声）：最大速率 $C_{max} = 2W\\log_2 V\\quad(\\text{bps})$。
• 香农（有噪声）：信道容量 $C = W\\log_2(1+S/N)\\quad(\\text{bps})$。

线路编码详解（基带传输） #

以下示意图使用数据序列：0 1 0 0 1 1

1. 不归零编码 (NRZ - Non-Return to Zero) #

• NRZ-L (Level)：高电平代表 1，低电平代表 0。
• NRZI (Inverted)：电平翻转代表 1，电平保持代表 0。
• 缺点：存在直流分量；缺乏同步能力（连续的 0 或 1 会导致时钟漂移）。

2. 曼彻斯特编码 (Manchester Encoding) #

• 原理：将每个比特周期分为两半，在周期中间进行电平跳变。
  • 跳变即时钟：中间的跳变既作为数据信号，也作为时钟信号（Self-clocking）。
  • 编码规则 (IEEE 802.3 标准)：
    • 1：从低电平跳变到高电平 ($\uparrow$)。
    • 0：从高电平跳变到低电平 ($\downarrow$)。
• 优点：
  • 自带时钟同步：接收端容易提取时钟信号。
  • 无直流分量：正负电平相互抵消。
• 缺点：
  • 频带利用率低：信号频率是数据率的 2 倍。
• 应用：10BASE-T 以太网。

3. 差分曼彻斯特编码 (Differential Manchester) #

• 原理：
  • 周期中间：始终有跳变（用于时钟同步）。
  • 位开始处：
    • 有跳变 $\rightarrow$ 表示 0。
    • 无跳变 $\rightarrow$ 表示 1。
• 优点：
  • 继承了曼彻斯特编码的优点（自同步、无直流）。
  • 抗干扰性更强：利用电平跳变的相对关系而非绝对极性来表示数据。
• 应用：令牌环网 (Token Ring)。

4. AMI (Alternate Mark Inversion) #

• 规则：0 为零电平；1 为正负电平交替（例如：+V, -V, +V…）。
• 特点：无直流分量，但连续的 0 仍可能导致同步丢失（需配合扰码技术如 HDB3）。

线码与块编码（用于时钟、直流平衡与效率提升） #

• 4B/5B：将 4 比特映射为 5 比特代码（保证足够的转换以恢复时钟），常与 MLT-3 配合用于 100BASE-TX。
• MLT-3：多电平传输（多用于 100BASE-TX），电平序列循环以降低频谱带宽。

带通调制（用于无线与宽带链路） #

• ASK (Amplitude Shift Keying)：振幅改变表示比特。
• FSK (Frequency Shift Keying)：频率改变表示比特（例如蓝牙早期使用 FSK）。
• PSK (Phase Shift Keying)：相位改变表示比特；QPSK 用两个比特/符号。
• QAM (Quadrature Amplitude Modulation)：幅度与相位联合，用于高阶星座（例如 16-QAM、64-QAM），提高频谱效率。

实用注记 #

• 10BASE-T 使用 Manchester；100BASE-TX 使用 4B/5B + MLT-3；千兆与更高速以太网使用更复杂的 PAM 与多电平方案。

链路层（Data Link Layer） — MAC、帧结构与差错检测 #

• 以太网帧：前导码 + 目的/源 MAC + 类型/长度 + 数据 + CRC；最小载荷 46B（不足填充）。
• 差错检测：CRC（循环冗余校验）。
• 地址解析：ARP 将 IP 映射为 MAC。

ARP 地址解析协议 (Address Resolution Protocol) #

ARP 解决了已知 IP 地址，求 MAC 地址的问题，是实现链路层传输的关键。

1. 工作流程 #

1. 查表：主机 A 想发数据给主机 B (IP_B)，先查本地 ARP 缓存表。若命中，直接使用。
2. 广播请求：若未命中，A 广播发送 ARP Request（目的 MAC 为 FF-FF-FF-FF-FF-FF），询问：“谁是 IP_B？请告诉我你的 MAC。”
3. 单播响应：本局域网内所有主机收到请求，只有 B 识别出是找自己，于是单播发送 ARP Reply 给 A：“我是 IP_B，我的 MAC 是 MAC_B。”
4. 更新缓存：A 收到后，将 (IP_B, MAC_B) 写入 ARP 缓存，并发送数据帧。

2. 什么时候用到 ARP？ #

只要涉及到封装 MAC 帧，就需要用到 ARP。具体分为两种情况：

• 同一局域网内通信：
  • 源主机判断目的 IP 在同一网段。
  • 直接请求目的主机 IP 对应的 MAC 地址。
• 跨网段通信（访问互联网）：
  • 源主机判断目的 IP 不在同一网段。
  • 源主机需要将包发给默认网关（路由器）。
  • 此时，源主机请求的是网关 IP 对应的 MAC 地址（而不是最终目的主机的 MAC）。
  • 注意：MAC 地址只在一段链路（Hop-to-Hop）内有效，每经过一个路由器，源/目 MAC 都会改变。

3. 免费 ARP (Gratuitous ARP) #

主机启动或 IP 变更时，主动广播关于自己的 ARP 请求。用于：

• 检测 IP 冲突：若收到回复，说明 IP 被占用。
• 更新邻居缓存：告知其他主机自己 MAC 变了（如双机热备切换）。

多址访问（MAC） #

• 信道划分：TDMA / FDMA / CDMA（重负载场景）。
• 随机访问：纯 ALOHA、时隙 ALOHA、CSMA、CSMA/CD（有线）、CSMA/CA（无线）。
• 轮流方法：轮询、令牌环（Token Ring）。

ALOHA 协议详解 #

ALOHA 协议是随机接入（Random Access）协议的鼻祖，虽然现代网络很少直接使用，但它是理解 CSMA 的基础。

1. 纯 ALOHA (Pure ALOHA) #

• 基本思想：想发就发。
  • 用户有数据要发送时，立即发送。
  • 发送完后，等待确认 (ACK)。
  • 若收到 ACK，发送成功；若超时未收到 ACK，则认为发生冲突，等待一个随机时间后重传。
• 冲突分析：
  • 假设帧长为 $T$。
  • 若 $t_0$ 时刻发送一帧，那么在 $[t_0 - T, t_0 + T]$ 这段时间内（共 $2T$），如果有其他用户也发送了帧，就会发生冲突。
  • 冲突危险期 (Vulnerable Period)：$2T$。
• 效率计算：
  • 假设帧的到达（包括重传）服从泊松分布，平均每个帧传输时间内产生的帧数为 $G$（网络负载）。
  • 吞吐量 $S$（成功发送的帧数/帧传输时间）与 $G$ 的关系为： $S = G \cdot e^{-2G}$
  • 推导：一个帧成功发送，意味着在它开始前的 $T$ 时间内和结束后的 $T$ 时间内（共 $2T$）没有其他帧生成。概率为 $P(k=0) = e^{-2G}$。
  • 最大值：当 $G = 0.5$ 时，取得最大效率 $S_{max} = \frac{1}{2e} \approx 0.184$。

2. 时隙 ALOHA (Slotted ALOHA) #

• 改进：将时间划分为等长的时隙 (Slot)，时隙长度等于一个帧的传输时间 $T$。
• 规则：
  • 站点只能在每个时隙的开始时刻发送帧。
  • 如果用户在时隙中间产生了数据，必须等到下一个时隙开始才能发送。
• 冲突分析：
  • 因为强制对齐了发送时间，只有在同一个时隙内有两个或以上站点发送才会冲突。
  • 冲突危险期：减半为 $T$。
• 效率计算：
  • 冲突危险期减半，成功概率为在该时隙内只有 1 帧到达的概率 $P(k=0) = e^{-G}$。
  • 公式变为： $S = G \cdot e^{-G}$
  • 最大值：当 $G = 1$ 时，取得最大效率 $S_{max} = \frac{1}{e} \approx 0.368$。

CSMA (Carrier Sense Multiple Access) #

CSMA 改进了 ALOHA，核心思想是 “先听后发” (Listen before talk)。

• 原理：发送前先监听信道。若信道忙，则推迟发送；若信道空闲，则按某种策略发送。
• 冲突原因：虽然先听后发，但由于 传播时延 (Propagation Delay) 的存在，当一个站点发送数据后，信号尚未到达另一个站点时，后者仍可能检测到信道空闲而发送数据，从而导致冲突。

CSMA 的三种监听策略 #

CSMA 的核心是“先听后发”，根据监听结果的不同处理方式，分为：

1. 1-坚持 (1-persistent)：
   • 若信道空闲，立即发送 (概率 1)。
   • 若信道忙，持续监听，直到空闲立即发送。
   • 缺点：若两个站点同时监听到变为空闲，立即发送会导致冲突。
2. 非坚持 (Non-persistent)：
   • 若信道空闲，立即发送。
   • 若信道忙，放弃监听，等待一个随机时间后再来监听。
   • 优点：减少冲突；缺点：信道利用率低（可能信道空闲了但大家都在等）。
3. p-坚持 (p-persistent)：
   • 若信道空闲，以概率 p 发送，概率 1-p 推迟到下一个时隙。
   • 若信道忙，持续监听（类似 1-坚持）。
   • 平衡：在冲突概率和信道利用率之间折中。

CSMA/CD (Carrier Sense Multiple Access with Collision Detection) #

用于有线以太网（半双工）

• 核心机制：
  1. 先听后发 (Carrier Sense)：发送前监听信道，空闲则发送，忙则等待。
  2. 边发边听 (Collision Detection)：发送过程中持续监听信道电平。
  3. 冲突停止：一旦检测到冲突（电平叠加），立即停止发送数据，并发送人为干扰信号 (Jamming Signal) 强化冲突，通知所有站点。
  4. 随机重发：执行二进制指数退避算法，等待一段时间后重试。
• 关键参数：
  • 争用期 (Contention Period)：$2\tau$ (两倍端到端传播时延)。
  • 最小帧长：$L_{min} = 2\tau \times R$。必须保证在发送完一帧之前，信号能跑个来回，确保能检测到最远端的冲突。
• 二进制指数退避算法 (Truncated Binary Exponential Backoff)：
  • 目的：动态适应网络负载。冲突次数越多，说明网络负载越重，需要等待更长时间以减少再次冲突的概率。
  • 算法流程：
    1. 确定基本退避时间，一般为争用期 $2\tau$。
    2. 定义重传次数 $k$，且 $k = \min(\text{重传次数}, 10)$（截断机制，超过 10 次后范围不再扩大）。
    3. 从整数集合 $[0, 1, \dots, 2^k - 1]$ 中随机取出一个数 $r$。
    4. 重传所需的退避时间为 $r \times 2\tau$。
    5. 当重传达 16 次仍不能成功时，丢弃该帧并向高层报错。
  • 举例：
    • 第 1 次冲突：$k=1$，范围 $\{0, 1\}$，等待 $0$ 或 $2\tau$。
    • 第 2 次冲突：$k=2$，范围 $\{0, 1, 2, 3\}$，最大等待 $6\tau$。
    • …
    • 第 10 次冲突：$k=10$，范围 $\{0, \dots, 1023\}$。
• 效率：近似公式 $\text{Efficiency} = \frac{1}{1+5t_{prop}/t_{trans}}$。

CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance) #

用于无线局域网 (IEEE 802.11)

• 为什么不用 CD？

  1. 检测困难：无线信号衰减剧烈，发送方本地信号强度远大于接收到的远端信号，难以在发送时检测到冲突。
  2. 隐蔽站问题 (Hidden Terminal)：A 和 C 都想发给 B，但 A 听不到 C，导致 A 以为信道空闲而发送，在 B 处发生冲突。

• 完整传输过程详解 (DIFS -> 退避 -> RTS -> CTS -> Data -> ACK) 无线传输是一个有序的交互过程，通过不同的帧间间隔 (IFS) 来区分优先级。

  1. DIFS (Distributed Inter-Frame Space)：
     • 作用：发送方在发送数据帧（或 RTS）前，必须先检测到信道空闲并持续等待 DIFS 时间。
     • 目的：确保信道确实空闲，且让高优先级帧（如 ACK，使用更短的 SIFS）有机会先发送。
  2. 随机退避 (Random Backoff)：
     • 作用：经过 DIFS 后，若信道仍空闲，发送方启动倒计时（随机选择一个 slot 数）。
     • 目的：避免多个站点同时等待 DIFS 结束后立即发送导致冲突。
  3. RTS (Request To Send) [可选]：
     • 作用：发送方广播“请求发送”，包含预约时长（传输数据+ACK所需时间）。
     • 目的：解决隐蔽站问题；预约信道。
  4. SIFS (Short Inter-Frame Space)：
     • 作用：最短的帧间间隔，用于 RTS/CTS/Data/ACK 之间的切换。
     • 目的：确保正在进行的交互序列不被其他站点打断（因为 SIFS < DIFS，其他人还在等 DIFS 时，这边 SIFS 已经发完了）。
  5. CTS (Clear To Send)：
     • 作用：接收方收到 RTS 后，等待 SIFS，广播“允许发送”，也包含预约时长。
     • 目的：通知发送方可以发了；同时通知周围所有站点（包括隐蔽站）在接下来的时间内保持静默（设置 NAV）。
  6. Data (数据帧)：
     • 作用：发送方收到 CTS 后，等待 SIFS，发送真正的数据。
  7. ACK (确认帧)：
     • 作用：接收方收到数据并校验无误后，等待 SIFS，回复 ACK。
     • 目的：由于没有冲突检测 (CD)，发送方必须依靠 ACK 来确认发送成功。若未收到 ACK，则重传。

  NAV (Network Allocation Vector)：虚拟载波监听机制。其他站点收到 RTS 或 CTS 中的“预约时长”后，会更新自己的 NAV 计时器，在倒计时结束前不尝试发送数据，即使物理信道看起来是空闲的。

无线局域网的差错控制 #

由于无线信道误码率较高，802.11 在链路层引入了严格的差错控制机制，不同于有线以太网（有线通常只检错不重传，靠高层 TCP 保证可靠性）。

1. 帧校验 (Frame Validation)：
   • 采用 CRC-32 (32位循环冗余校验) 生成 FCS (Frame Check Sequence) 字段。
   • 接收方计算 CRC，若不匹配则直接丢弃帧（不发 NAK，也不发 ACK）。
2. 重传机制 (Retransmission)：
   • 采用 停止-等待协议 (Stop-and-Wait ARQ)。
   • 发送方发完一帧后，必须等待接收方回复 ACK。
   • 若在规定时间内未收到 ACK（例如因为帧丢失或 ACK 丢失），发送方会自动重传。
   • 注：这是链路层的重传，比传输层 TCP 重传更快，能掩盖无线链路的高误码率。

信道利用率 (Channel Utilization) #

• 定义：发送方处于发送数据状态的时间占总时间的比例。
• 停等协议 (Stop-and-Wait)：
  • 发送一帧的时间：$T_{frame} = L/R$。
  • 往返时间：$RTT$。
  • 利用率公式： $U = \frac{T_{frame}}{T_{frame} + RTT} = \frac{1}{1 + 2a}$ 其中 $a = \frac{T_{prop}}{T_{frame}}$ (传播时延 / 发送时延)。
• 滑动窗口协议 (Sliding Window)：
  • 设窗口大小为 $N$。
  • 若 $N \times T_{frame} < T_{frame} + RTT$，则 $U = \frac{N \times T_{frame}}{T_{frame} + RTT}$。
  • 若 $N \times T_{frame} \ge T_{frame} + RTT$，则 $U = 1$ (信道被填满)。

局域网互连与交换机转发 #

局域网内的通信主要依靠以太网交换机 (Switch)，它工作在链路层。

1. 交换以太网 (Switched Ethernet) 与冲突消除 #

交换以太网是指以交换机 (Switch) 为核心设备构建的星形拓扑以太网。它本质上消除了冲突，原因如下：

• 独占冲突域 (Micro-segmentation)：
  • 集线器 (Hub)：所有端口属于同一个冲突域。A 发数据，B 就不能发。
  • 交换机 (Switch)：每个端口是一个独立的冲突域。端口 A 的通信不会干扰端口 B。
• 全双工通信 (Full Duplex)：
  • 交换机与主机之间通常使用全双工链路（发送和接收使用不同线对）。
  • 这意味着主机可以同时发送和接收，物理上消除了“发送”与“接收”信号的碰撞。
• 内部交换与缓存：
  • 若 A 和 C 同时发给 B，交换机会将帧缓存在队列中排队转发，而不是让信号在线缆上叠加（碰撞）。
  • 因此，在全双工交换以太网中，CSMA/CD 协议实际上不再被触发。

2. 交换机工作原理：自学习与转发 #

交换机维护一张交换表 (Switch Table)，记录 (MAC 地址, 接口, 时间戳)。

• 自学习 (Self-learning)：
  • 当交换机收到一个帧时，记录源 MAC 和入端口的映射关系。
  • “原来 MAC A 在接口 1 那边”。
• 转发与过滤 (Forwarding & Filtering)：
  • 检查帧的目的 MAC。
  • 已知 (查表命中)：若目的 MAC 在表中，且对应接口与入接口不同，则单播转发到该接口；若相同（在同一网段），则丢弃（过滤）。
  • 未知 (查表未命中)：向除入端口外的所有端口泛洪 (Flood)。
  • 广播帧：始终泛洪。

3. 广播域与 VLAN #

• 广播域：交换机的所有端口属于同一个广播域（广播帧会传遍整个网络）。路由器隔离广播域。
• VLAN (Virtual LAN)：在交换机上逻辑划分广播域。不同 VLAN 间通信需通过路由器。

局域网通信综合示例：H1 发送数据给 H4 #

基于同网段通信场景（如 H1: 192.168.0.1 -> H4: 192.168.0.4），结合 主机 ARP 缓存表 与 交换机转发表 的交互流程。

1. 预处理：判断网段

• H1 用自己的子网掩码与 H4 的 IP 进行“与”运算，发现与自己在同一网段。
• 结论：直接交付，目标 MAC 应为 H4 的 MAC。

2. 情况 A：H1 的 ARP 缓存表中有 H4

• H1 行为：直接从 ARP 表中查出 H4 的 MAC，封装数据帧（目 MAC = MAC_H4），发送给交换机。
• 交换机行为：收到帧后，查找转发表 (MAC Table)。
  • 若表中存在 MAC_H4 的记录，则从对应接口单播转发。
  • 若表中不存在，则泛洪。

3. 情况 B：H1 的 ARP 缓存表中无 H4

• H1 行为 (ARP 请求)：
  • 发送 ARP Request。
  • 封装：源 MAC = MAC_H1，目 MAC = FF:FF:FF:FF:FF:FF (广播)。
• 交换机行为 (泛洪)：
  • 收到广播帧，向除入接口外的所有接口转发。
  • 自学习：记录 MAC_H1 对应的入接口。
• H4 行为 (ARP 响应)：
  • 收到 ARP 请求，发现问的是自己。
  • 发送 ARP Reply (单播)。
  • 封装：源 MAC = MAC_H4，目 MAC = MAC_H1。
• 交换机行为 (转发)：
  • 收到单播帧，查找转发表（此时已有 MAC_H1 记录），将帧转发给 H1。
  • 自学习：记录 MAC_H4 对应的入接口。
• H1 行为 (数据传输)：
  • 收到 ARP Reply，更新 ARP 缓存表。
  • 开始发送真实数据帧（同情况 A）。

网络层（Network Layer） — IP 与路由 #

• IP：无连接、不可靠，负责寻址与分片（MTU 限制）。
• 路由：静态/动态（RIP、OSPF、BGP 概念）。
• 子网与掩码：CIDR 表示法，注意网络/主机位划分。

IP 地址分类与特殊地址 #

1. 分类编址 (Classful Addressing) #

虽然现在普遍使用 CIDR (无类别域间路由)，但理解分类编址仍是基础。

• A 类：0 开头 (1.0.0.0 - 126.0.0.0)，默认掩码 /8。
• B 类：10 开头 (128.0.0.0 - 191.255.0.0)，默认掩码 /16。
• C 类：110 开头 (192.0.0.0 - 223.255.255.0)，默认掩码 /24。
• D 类：1110 开头 (224.0.0.0 - 239.255.255.255)，用于多播 (Multicast)。
• E 类：1111 开头 (240.0.0.0 - 255.255.255.255)，保留。

2. 特殊 IP 地址 #

3. 私有地址 (Private IP) #

用于局域网内部，不可在公网路由（需 NAT 转换）。

• A 类私有：10.0.0.0/8 (10.0.0.0 - 10.255.255.255)
• B 类私有：172.16.0.0/12 (172.16.0.0 - 172.31.255.255)
• C 类私有：192.168.0.0/16 (192.168.0.0 - 192.168.255.255)

IP 分组转发流程 #

当路由器收到一个 IP 数据报时，处理流程如下：

1. 提取目的 IP 地址 ($D$)。
2. 判断是否直接交付：
   • 检查 $D$ 是否与路由器某个接口在同一个子网（通过子网掩码计算）。
   • 若是，则通过 ARP 获取目的主机的 MAC 地址，将数据报封装成帧，直接交付给目的主机。
3. 查找路由表（间接交付）：
   • 若不是直接交付，则在路由表中查找 $D$。
   • 最长前缀匹配 (Longest Prefix Match)：若路由表中有多个条目匹配 $D$，选择掩码最长（最具体）的那个条目。
   • 路由表条目通常包含：(目的网络, 子网掩码, 下一跳 IP, 接口)。
4. 转发：
   • 找到下一跳 IP ($N$) 后，通过 ARP 获取 $N$ 的 MAC 地址。
   • TTL 减 1：若 TTL 变为 0，丢弃包并发送 ICMP 超时报文。
   • 重新封装 MAC 帧：源 MAC 变为路由器出接口 MAC，目的 MAC 变为下一跳路由器 MAC。
   • 将帧发送出去。
5. 默认路由：若路由表中找不到匹配项，且存在默认路由 (0.0.0.0/0)，则转发给默认网关；否则丢弃并发送 ICMP 不可达报文。

跨网段通信示例：IP 与 MAC 的变化 #

理解跨网段转发，关键在于把握 IP 地址端到端不变，MAC 地址逐跳改变 的原则（不考虑 NAT）。

场景：主机 A (192.168.1.2) 发送数据给主机 B (192.168.2.2)。

• 主机 A：MAC_A，网关 R (192.168.1.1, MAC_R1)。
• 路由器 R：连接网段 1 的接口 MAC_R1，连接网段 2 的接口 MAC_R2。
• 主机 B：MAC_B。

过程 1：主机 A -> 路由器 R

1. A 发现 B 不在同一网段，查路由表得知需发给网关 R。
2. A 通过 ARP 获取网关 R 的 MAC 地址 (MAC_R1)。
3. 封装数据帧：
   • 源 IP: 192.168.1.2 (A)
   • 目 IP: 192.168.2.2 (B)
   • 源 MAC: MAC_A
   • 目 MAC: MAC_R1 (网关)

过程 2：路由器 R -> 主机 B

1. R 收到帧，提取 IP 数据报，TTL 减 1。
2. R 查路由表，发现 B 在直连网段 (192.168.2.0/24)。
3. R 通过 ARP 获取主机 B 的 MAC 地址 (MAC_B)。
4. 重新封装数据帧：
   • 源 IP: 192.168.1.2 (A) —— 保持不变
   • 目 IP: 192.168.2.2 (B) —— 保持不变
   • 源 MAC: MAC_R2 (路由器出接口) —— 改变
   • 目 MAC: MAC_B (下一跳/最终目的) —— 改变

路由类型与优先级 #

在路由表中，路由条目通常分为以下几类，匹配优先级从高到低（基于最长前缀匹配原则）：

1. 主机路由 (Host Route)：
   • 掩码：255.255.255.255 (/32)。
   • 用途：指向网络中特定的一台主机。
   • 优先级：最高。通常用于特殊管理或安全需求。
2. 网络路由 (Network Route)：
   • 掩码：长度在 1 到 31 之间（如 /24, /16）。
   • 用途：指向整个子网。路由表中大部分条目属于此类。
3. 默认路由 (Default Route)：
   • 掩码：0.0.0.0 (/0)。
   • 用途：当目的地址在路由表中找不到任何其他匹配项时使用。
   • 优先级：最低。

NAT 网络地址转换 (Network Address Translation) #

NAT 技术主要用于解决 IPv4 地址短缺 问题，允许专用网络（Private Network）内部的主机通过共享少量的公网（Public）IP 地址访问互联网。

1. 基本原理 #

当内网主机向外网发送数据报时，NAT 路由器（网关）将其 源 IP 地址 替换为 NAT 路由器的公网 IP 地址。当外网回复时，NAT 路由器再将 目的 IP 地址 替换回 内网主机的私有 IP。

2. NAPT (Network Address Port Translation) #

最常见的 NAT 实现形式，也称为 PAT (Port Address Translation)。

• 问题：如果只有一个公网 IP，如何区分内网多个主机的流量？
• 解决：利用 传输层端口号。NAT 路由器维护一张 NAT 转换表： {内网 IP : 内网 Port} <---> {公网 IP : 公网 Port}
• 流程示例：
  1. 出站：内网主机 A (192.168.1.2:12345) 发送数据。NAT 路由器将其替换为 (203.0.113.5:60001) 发往外网。
  2. 记录：在 NAT 表中添加条目。
  3. 入站：外网回复给 (203.0.113.5:60001)。NAT 路由器查表，发现对应 (192.168.1.2:12345)，于是修改目的 IP 和端口并转发给 A。

3. NAT 的优缺点 #

• 优点：节省公网 IP；隐藏内网结构，增加安全性。
• 缺点：
  • 违反了 IP 的“端到端”通信原则。
  • 使得 P2P 应用（如 BitTorrent、VoIP）开发困难（需要 NAT 穿透技术，如 STUN/TURN）。
  • 消耗路由器性能（需修改 IP/TCP/UDP 头部校验和）。

IP 数据报格式 (IPv4) #

IPv4 数据报由 首部 (Header) 和 数据 (Data) 两部分组成。首部长度可变，但固定部分为 20 字节。

1. 固定首部 (20 Bytes) #

• 版本 (Version) [4 bits]：IP 协议版本，IPv4 为 4。
• 首部长度 (IHL) [4 bits]：单位为 4 字节。最小值为 5 (5*4=20 字节)，最大值为 15 (60 字节)。
• 区分服务 (TOS/DS) [8 bits]：用于 QoS，标记优先级、延迟、吞吐量等要求。
• 总长度 (Total Length) [16 bits]：首部 + 数据的总长度，单位字节。最大 65535 字节。
• 标识 (Identification) [16 bits]：计数器，用于分片重组，同一数据报的所有分片具有相同的 ID。
• 标志 (Flags) [3 bits]：
  • Bit 0: 保留。
  • Bit 1: DF (Don’t Fragment)。置 1 禁止分片。
  • Bit 2: MF (More Fragments)。置 1 表示后面还有分片，置 0 表示这是最后一个分片。
• 片偏移 (Fragment Offset) [13 bits]：指出本分片在原数据报中的相对位置。单位是 8 字节。
• 生存时间 (TTL) [8 bits]：防止环路。每经过一个路由器减 1，减至 0 丢弃。
• 协议 (Protocol) [8 bits]：指出数据部分携带的上层协议。
  • 1: ICMP
  • 6: TCP
  • 17: UDP
• 首部校验和 (Header Checksum) [16 bits]：只校验首部，不校验数据（数据由上层校验）。每跳都需要重新计算（因为 TTL 变了）。
• 源 IP 地址 [32 bits]
• 目的 IP 地址 [32 bits]

2. IP 分片机制与关键字段 #

当 IP 数据报长度超过链路 MTU 时，需要进行分片。涉及的四个关键字段如下：

1. 标识 (Identification)：同一原始数据报的所有分片拥有相同的标识，用于接收端重组。
2. 标志 (Flags)：
   • DF (Don’t Fragment)：若为 1，禁止分片（超限则丢弃并报错）。
   • MF (More Fragments)：若为 1，表示后续还有分片；若为 0，表示这是最后一个分片。
3. 片偏移 (Fragment Offset)：表示当前分片在原始数据报中的位置（单位：8 字节）。
4. 总长度 (Total Length)：分片后，每个分片的首部该字段会被修改为当前分片的总长度（首部+数据）。

重组四元组：接收端通过 源 IP、目的 IP、协议 和 标识 来唯一确定一个分片属于哪个原始数据报。

3. 可变部分 (Options) #

• 长度可变，0 到 40 字节。用于排错、测量、安全等（如记录路由 Record Route、时间戳 Timestamp）。
• 填充 (Padding)：确保首部长度是 4 字节的整数倍。

ICMP (Internet Control Message Protocol) #

• 定义：网络层协议，用于在 IP 主机、路由器之间传递控制消息。ICMP 报文封装在 IP 数据报中（Protocol 字段为 1）。
• 功能：
  1. 差错报告：当 IP 数据报处理出错时，向源主机发送错误报告。
     • 终点不可达 (Destination Unreachable)：Type 3。路由器无法转发或主机无法交付（如端口不可达）。
     • 时间超过 (Time Exceeded)：Type 11。TTL 减为 0（用于 Traceroute）或分片重组超时。
     • 参数问题 (Parameter Problem)：Type 12。首部字段不正确。
     • 重定向 (Redirect)：Type 5。告知主机有更好的路由路径。
  2. 网络探测（查询）：
     • 回送请求/回答 (Echo Request/Reply)：Type 8 / 0。用于 ping 测试连通性。
     • 时间戳请求/回答：用于时钟同步和测量时间。
• 应用原理：
  • Ping：发送 ICMP Echo Request，接收 Echo Reply，计算 RTT。
  • Traceroute (Windows: tracert)：
    • 发送 UDP（或 ICMP）数据包，TTL 从 1 开始递增。
    • 第 $n$ 个路由器收到 TTL=$n$ 的包，TTL 减为 0，丢弃并回送 ICMP Time Exceeded。
    • 源主机收到该 ICMP 报文，记录路由器 IP 和 RTT。
    • 到达目的主机时，端口不可达（UDP）或回送应答（ICMP），结束探测。
• 注意：ICMP 差错报文不再产生 ICMP 差错报文（防止无限循环）。

路由协议详解 (Routing Protocols) #

路由协议的核心任务是更新路由表，决定数据包的最佳路径。

1. 协议分类 #

• 内部网关协议 (IGP)：在自治系统 (AS) 内部使用。
  • RIP (基于距离向量)
  • OSPF (基于链路状态)
• 外部网关协议 (EGP)：在自治系统 之间使用。
  • BGP (基于路径向量)

2. RIP (Routing Information Protocol) #

RIP 是最早的内部网关协议之一，基于 距离向量 (Distance Vector) 算法。

• 核心特征：
  • 算法：Bellman-Ford 算法。
  • 度量 (Metric)：跳数 (Hop Count)。每经过一个路由器跳数 +1。
  • 限制：最大跳数为 15。16 跳表示不可达（Infinity）。这限制了 RIP 只能用于小型网络。
• 工作机制：
  • 仅和相邻路由器交换信息：不知道全网拓扑，只知道“去往某地，下一跳给谁，距离多远”。
  • 交换全部路由表：将自己知道的所有路由信息告诉邻居。
  • 周期性更新：默认每 30秒 广播一次路由表（UDP 520端口）。
• 问题：坏消息传得慢 (Count-to-Infinity)
  • 当网络出现故障（如某链路断开）时，路由器之间可能会互相传播过时的路由信息，导致跳数不断增加直到 16，收敛非常慢。
• 防环机制：
  • 水平分割 (Split Horizon)：从接口 A 学到的路由，不再从接口 A 发回给邻居。（我不把从你那学到的东西再告诉你）。
  • 毒性逆转 (Poison Reverse)：从接口 A 学到的路由，发回给邻居时，将跳数设为 16（不可达）。 （我明确告诉你这条路我不通，防止你以为我能通）。
  • 触发更新 (Triggered Update)：一旦拓扑变化，立即发送更新，不等待 30秒周期。

3. OSPF (Open Shortest Path First) #

OSPF 是目前最广泛使用的 IGP，基于 链路状态 (Link State) 算法。

• 核心特征：
  • 算法：Dijkstra 最短路径优先 (SPF) 算法。
  • 度量 (Metric)：开销 (Cost)。通常与带宽成反比 ($Cost = \text{参考带宽} / \text{接口带宽}$)。
  • 协议号：IP 协议号 89（直接封装在 IP 包中，不使用 UDP/TCP）。
• 五种报文类型：
  1. Hello：周期性发送，用于发现和维护邻居关系，选举 DR/BDR。
  2. DBD (Database Description)：发送 LSDB 的摘要信息，用于比对数据库是否同步。
  3. LSR (Link State Request)：请求特定的 LSA 详细信息。
  4. LSU (Link State Update)：发送 LSA（链路状态通告），这是承载路由信息的核心报文。
  5. LSAck：对收到的 LSU 进行确认。
• 工作流程：
  1. 建立邻居：通过 Hello 包建立邻接关系。
  2. 泛洪 LSA：路由器向本区域内所有路由器泛洪 LSA（告知“我有哪些邻居，链路质量如何”）。
  3. LSDB 同步：所有路由器最终建立一个全网一致的链路状态数据库 (LSDB)（即全网拓扑图）。
  4. SPF 计算：每个路由器以自己为根，独立运行 Dijkstra 算法，计算到达各目的地的最短路径树，生成路由表。
• 区域 (Area) 划分：
  • 为了支持大型网络，OSPF 将 AS 划分为多个区域。
  • 骨干区域 (Area 0)：核心区域，负责连接其他区域。
  • 非骨干区域：必须通过 Area 0 进行通信。
  • 优点：LSA 泛洪被限制在区域内，减少了路由器的计算和存储负担。

4. RIP vs OSPF 对比总结 #

移动 IP (Mobile IP) #

移动 IP 标准允许移动设备在切换网络接入点时，保持其 IP 地址不变，从而保证正在进行的网络连接（如 TCP 连接）不中断。

1. 核心实体与术语 #

• 移动节点 (MN, Mobile Node)：漫游的主机（如手机、笔记本）。
• 家乡代理 (HA, Home Agent)：位于 MN 家乡网络 (Home Network) 的路由器。它负责拦截发往 MN 家乡地址的数据包，并转发给 MN。
• 外地代理 (FA, Foreign Agent)：位于 MN 当前所在的 外地网络 (Foreign Network) 的路由器。它为 MN 提供转交地址，并协助 MN 向 HA 注册。（注：在 IPv6 或某些 IPv4 模式中，MN 可自行管理转交地址，无需 FA）。
• 通信对端 (CN, Correspondent Node)：与 MN 通信的对方主机。

2. 两种 IP 地址 #

• 永久地址 (Permanent Address / Home Address)：MN 在家乡网络中的原始 IP 地址。无论 MN 移到哪里，该地址不变，CN 始终向该地址发送数据。
• 转交地址 (COA, Care-of Address)：MN 在外地网络获得的临时 IP 地址。
  • 通常是 FA 的 IP 地址（FA-COA）。
  • 或者是通过 DHCP 在外地网络获得的临时 IP（Colocated COA）。

3. 工作流程 (三角路由问题) #

移动 IP 的通信过程通常呈现“三角形”路径，因为数据流向是不对称的。

1. 代理发现 (Agent Discovery)：MN 移动到外地网络，收到 FA 的广播通告，获得 COA。
2. 注册 (Registration)：MN 通过 FA 向 HA 发送注册请求，告知 HA：“我现在在 COA 这个地方”。
3. 数据传输 (Data Transfer)：
   • CN $\rightarrow$ MN (封装/隧道)：
     1. CN 不知道 MN 跑了，仍向 MN 的永久地址发送数据包。
     2. 数据包到达家乡网络，被 HA 拦截。
     3. HA 将数据包封装（IP-in-IP 隧道），目的地址设为 COA，转发给 FA。
     4. FA 收到后解封装，将原始数据包发给 MN。
   • MN $\rightarrow$ CN (直接路由)：
     1. MN 发送数据给 CN 时，源 IP 仍填永久地址。
     2. 数据包通常直接通过外地网络路由给 CN（不需要绕回家乡）。
     • 注：这会导致源 IP 与当前网络前缀不匹配，可能被外地网络的入口过滤拦截，需反向隧道解决。

4. 间接路由 vs 直接路由 #

• 间接路由 (Indirect Routing)：如上所述，CN 发给 HA，HA 转发给 MN。会有“三角路由”带来的延迟。
• 直接路由 (Direct Routing)：CN 从 HA 处查询到 MN 的 COA，直接向 COA 发送封装数据。需要 CN 支持移动 IP 协议。

传输层（Transport Layer） — 可靠性与拥塞控制 #

可靠数据传输（RDT）演进 #

• RDT 1.0：理想信道。
• RDT 2.x：处理比特误码，引入 ACK/NAK 与序列号。
• RDT 3.0：处理丢包，引入超时重传与定时器。

流水线协议 #

• GBN (Go-Back-N)：接收端单一累积 ACK，超时重传窗口内所有未确认分组。
• SR (Selective Repeat)：接收端可缓存乱序分组，只重传超时分组。

TCP / UDP #

• TCP：面向连接，可靠传输，拥塞控制（慢启动、拥塞避免、快速重传/恢复）、流量控制（滑动窗口）。
• UDP：无连接、无保证，适合实时/简单请求场景（如 DNS、实时媒体）。

TCP 报文段结构 (TCP Segment Structure) #

TCP 报文段由首部和数据组成。首部最小长度为 20 字节。

1. 关键字段详解 #

• 源端口与目的端口 (各 16 bits)：标识通信双方的应用进程。
• 序列号 (Sequence Number) (32 bits)：
  • 指出本报文段数据部分的第一个字节的序号。
  • TCP 是面向字节流的，每个字节都有序号。
• 确认号 (Acknowledgment Number) (32 bits)：
  • 期望收到对方下一个报文段的第一个字节的序号。
  • 若确认号为 $N$，则表示到序号 $N-1$ 为止的所有数据都已正确收到（累积确认）。
• 首部长度 (Data Offset) (4 bits)：
  • 指出 TCP 首部有多长（单位为 4 字节）。
  • 最小 5 (20 字节)，最大 15 (60 字节)。
• 保留 (6 bits)：保留为 0。
• 标志位 (Flags) (6 bits)：
  • URG：紧急指针有效。
  • ACK：确认号有效（连接建立后所有传送的报文段都必须把 ACK 置 1）。
  • PSH (Push)：接收方应尽快将报文段交付应用进程，不再等待缓存填满。
  • RST (Reset)：连接出错，需释放连接并重新建立。
  • SYN (Synchronize)：同步序号，用于建立连接。
  • FIN (Finish)：发送方数据已发完，要求释放连接。
• 接收窗口 (Window Size) (16 bits)：
  • 告诉对方：“我现在允许你发送的数据量”。
  • 用于流量控制，单位为字节。
• 校验和 (Checksum) (16 bits)：
  • 覆盖首部和数据。
  • 计算时需加上 12 字节的伪首部 (Pseudo Header，包含源/目 IP、协议号、TCP 长度)，以防止误投递。
• 紧急指针 (Urgent Pointer) (16 bits)：只有当 URG=1 时有效，指出紧急数据的末尾在报文段中的位置。

2. 选项 (Options) #

• 长度可变，最长 40 字节。
• MSS (Maximum Segment Size)：最大报文段长度。仅在 SYN 报文段中协商，指明本端能接收的最大数据载荷长度（不含 TCP 首部）。
• SACK (Selective Acknowledgment)：选择性确认，用于告知发送方哪些非连续的块已收到。
• Window Scale：窗口扩大因子，用于支持超过 65535 字节的窗口（长肥管道）。

TCP 超时与 RTT 估算 #

TCP 使用超时重传机制来处理丢包。超时时间间隔 ($TimeoutInterval$) 的设置至关重要：太短会导致不必要的重传，太长会导致对丢包反应迟钝。TCP 通过估算 $RTT$ (Round Trip Time) 来动态调整超时时间。

1. SampleRTT #

• 定义：从某报文段被发出（交给 IP）到收到相应确认（ACK）的时间间隔。
• 特点：$SampleRTT$ 会随网络负载波动，单次测量值不稳定。
• 注意：TCP 仅在某时刻测量一次 $SampleRTT$，且不为重传的报文段测量（Karn 算法），以避免二义性。

2. EstimatedRTT (加权平均往返时间) #

为了平滑 $SampleRTT$ 的波动，TCP 计算加权移动平均值 (EWMA)。

• $\alpha$ (推荐值)：$0.125$ ($1/8$)。
• 意义：$EstimatedRTT$ 更平滑，反映了 RTT 的长期趋势。
• 初始化：在获得第一个 $SampleRTT$ 时，$EstimatedRTT$ 直接取该值。

3. DevRTT (RTT 偏差) #

除了均值，还需要估算 RTT 的波动幅度（方差），用于设置安全裕度。

• $\beta$ (推荐值)：$0.25$ ($1/4$)。
• 意义：反映了 $SampleRTT$ 偏离 $EstimatedRTT$ 的程度。
• 初始化：在获得第一个 $SampleRTT$ 时，$DevRTT$ 通常设为 $SampleRTT / 2$。

4. TimeoutInterval (超时时间间隔) #

超时时间应设置为 $EstimatedRTT$ 加上一定的安全裕度（通常为 4 倍的偏差）。

• 初始值：通常为 1 秒。
• 超时后：若出现超时，$TimeoutInterval$ 通常加倍（指数退避），而不是重新计算，直到收到新的非重传报文段的 ACK。

5. TCP 重传计时器管理规则 (简化版) #

TCP 通常仅使用单一重传计时器（Single Retransmission Timer），即使有多个已发送但未确认的段。管理逻辑如下：

1. 发送数据时：若计时器当前未运行，则启动计时器（过期时间设为 $TimeoutInterval$）。
2. 收到 ACK 时：
   • 若该 ACK 确认了新数据（累积确认）：
     • 更新 $EstimatedRTT$ 等参数（仅当该段未曾重传，遵循 Karn 算法）。
     • 若仍有未确认的数据，重启计时器。
     • 若所有数据都已确认，停止计时器。
3. 计时器超时：
   • 重传：重传最早那个未被确认的报文段（仅重传一个）。
   • 退避：将 $TimeoutInterval$ 加倍（指数退避）。这能有效防止网络拥塞进一步恶化。
   • 重启：重启计时器。

TCP 拥塞控制算法变体 #

TCP 连接管理 #

• 三次握手 (建立连接)：
  1. SYN (seq=x)
  2. SYN+ACK (seq=y, ack=x+1)
  3. ACK (seq=x+1, ack=y+1)
• 四次挥手 (释放连接)：
  1. FIN (主动关闭方)
  2. ACK (被动关闭方)
  3. FIN (被动关闭方)
  4. ACK (主动关闭方，进入 TIME_WAIT 等待 2MSL)

应用层（Application Layer） — 协议演进与常见服务 #

HTTP 超文本传输协议 (HyperText Transfer Protocol) #

HTTP 是 Web 的核心应用层协议，定义了 Web 客户端（浏览器）与 Web 服务器之间交换消息的格式和方式。

1. 基本概念 #

• C/S 架构：Client 发起请求，Server 返回响应。
• 无状态 (Stateless)：服务器不维护关于客户的任何信息。即服务器不知道刚才这个 IP 的用户是否访问过。
  • 优点：服务器设计简单，支持高性能并发。
  • 缺点：无法关联用户操作（如购物车），需引入 Cookie/Session 解决。
• 传输层：基于 TCP (端口 80)。HTTPS 基于 SSL/TLS (端口 443)。

2. HTTP 连接类型 #

• 非持久连接 (Non-persistent Connection) [HTTP/1.0 默认]
  • 每个 TCP 连接只传输一个请求/响应对象。
  • 传输完毕后立即关闭 TCP 连接。
  • 缺点：每个对象都要经历 TCP 三次握手，延迟高；服务器端并发连接数压力大。
• 持久连接 (Persistent Connection) [HTTP/1.1 默认]
  • Keep-Alive：服务器在发送响应后保持 TCP 连接打开。后续请求/响应复用该连接。
  • 非流水线 (Without Pipelining)：发一个请求，等收到响应后再发下一个。
  • 流水线 (With Pipelining)：客户端可以连续发送多个请求，无需等待响应。服务器按顺序返回响应。（注：因队头阻塞问题，现代浏览器默认并未广泛启用流水线）。

性能分析：响应时间与利用率 #

假设页面包含 1 个基础 HTML 和 $N$ 个引用对象（忽略传输时延）：

1. 非持久连接：
   • 总耗时：$(N+1) \times 2 RTT$。
   • 利用率：极低。大部分时间浪费在握手和等待 RTT 上。
2. 持久连接 (非流水线)：
   • 总耗时：$(N+2) RTT$。
   • 利用率：中等。节省了握手时间，但每个对象仍需等待上一个对象的 RTT。
3. 持久连接 (流水线)：
   • 总耗时：$3 RTT$。
   • 利用率：最高。理想情况下，所有对象并行传输，链路几乎被填满。

3. HTTP 报文格式 #

HTTP 报文是纯文本（HTTP/2 之前），人眼可读。

A. 请求报文 (Request Message)

GET /index.html HTTP/1.1      <-- 请求行 (方法 URL 版本)
Host: www.example.com         <-- 首部行 (Header Lines)
User-Agent: Mozilla/5.0
Connection: keep-alive
                              <-- 空行 (CRLF)
(Body)                        <-- 请求体 (GET 通常为空，POST 有数据)

B. 响应报文 (Response Message)

HTTP/1.1 200 OK               <-- 状态行 (版本 状态码 短语)
Date: Thu, 28 Nov 2025...     <-- 首部行
Server: Apache
Content-Type: text/html
Content-Length: 1234
                              <-- 空行
<html>...</html>              <-- 响应体 (Entity Body)

4. 常见 HTTP 方法 (Methods) #

HTTP 方法定义了客户端希望对资源执行的操作。

概念辨析：

• 安全性 (Safe)：操作是否只读，不会修改服务器状态。
• 幂等性 (Idempotent)：多次执行同一操作的效果，是否与执行一次的效果相同。
  • 例子：DELETE /id/1 是幂等的（删一次和删十次，结果都是该资源不存在）；POST /create 不是幂等的（发十次可能创建十个资源）。

常见误区：

• 没有 PUSH 方法：HTTP 标准中不存在名为 PUSH 的请求方法。
  • 如果您是指“服务器主动推送数据”，这是 HTTP/2 Server Push 特性（服务器在响应一个请求时，主动推送其他资源），或者是 WebSocket 协议，而非一种 HTTP 请求方法。
  • 如果您是指“上传/提交”，通常使用 POST 或 PUT。

5. 常见状态码 (Status Codes) #

• 1xx：通知信息（如 100 Continue）。
• 2xx：成功。
  • 200 OK：请求成功。
• 3xx：重定向。
  • 301 Moved Permanently：永久移动（更新书签）。
  • 304 Not Modified：资源未修改（使用缓存）。
• 4xx：客户端错误。
  • 400 Bad Request：请求语法错误。
  • 401 Unauthorized：未授权（需登录）。
  • 403 Forbidden：禁止访问。
  • 404 Not Found：资源不存在。
• 5xx：服务器错误。
  • 500 Internal Server Error：服务器内部错误。
  • 502 Bad Gateway：网关错误。

6. Cookie 与 Session #

为了解决 HTTP 无状态的问题：

• Cookie：
  • 存储在客户端（浏览器）。
  • 服务器在响应头中设置 Set-Cookie: id=123。
  • 浏览器后续请求会自动带上 Cookie: id=123。
• Session：
  • 存储在服务器端。
  • 通常利用 Cookie 传递 SessionID 来关联用户会话。

7. HTTP 版本演进详解 #

DNS 域名系统 (Domain Name System) #

DNS 是互联网的电话簿，负责将人类可读的主机名 (如 www.example.com) 转换为机器可读的 IP 地址。

1. 层次化命名空间 #

DNS 采用分层树状结构：

• 根域名服务器 (Root)：最高层，知道所有 TLD 服务器的地址。
• 顶级域名服务器 (TLD)：负责 .com, .org, .cn 等顶级域。
• 权威域名服务器 (Authoritative)：负责特定组织（如 example.com）的 DNS 记录，提供最终的解析结果。
• 本地域名服务器 (Local DNS)：ISP 或企业提供的 DNS，负责代理用户进行查询（通常有缓存）。

2. 查询过程：递归 vs 迭代 #

• 递归查询 (Recursive Query)：

  • 含义：“我只要最终结果”。如果被询问的服务器不知道，它必须替询问者去问别人，直到查到结果返回。
  • 发生场景：主机 (Client) $\rightarrow$ 本地 DNS 服务器 (Local DNS)。
  • 原因：客户端（如你的电脑）通常只配置了 DNS 服务器地址，不具备自己去遍历全球 DNS 树的能力，所以全权委托给本地 DNS。

• 迭代查询 (Iterative Query)：

  • 含义：“告诉我下一步找谁”。如果被询问的服务器不知道，它会返回一个“能回答你问题的服务器”的 IP，让你自己去问。
  • 发生场景：本地 DNS 服务器 $\rightarrow$ 根/TLD/权威 DNS 服务器。
  • 原因：根服务器和顶级域服务器负载极高，如果它们都要负责帮别人“跑腿”查到底，很快就会瘫痪。所以它们只负责“指路”。

• 典型流程总结：

  1. 主机 $\rightarrow$ 本地 DNS：递归（帮我查 www.example.com）。
  2. 本地 DNS $\rightarrow$ 根 DNS：迭代（根说：找 .com 服务器，IP 是 x.x.x.x）。
  3. 本地 DNS $\rightarrow$ .com DNS：迭代（.com 说：找 example.com 服务器，IP 是 y.y.y.y）。
  4. 本地 DNS $\rightarrow$ example.com DNS：迭代（权威说：IP 是 z.z.z.z）。
  5. 本地 DNS $\rightarrow$ 主机：返回最终 IP z.z.z.z。

3. 常见 DNS 记录类型 #

4. 协议细节 #

• 端口：53。
• 传输层：
  • UDP：绝大多数查询使用 UDP（效率高，头部开销小）。限制 512 字节（EDNS 可扩展）。
  • TCP：用于区域传送 (Zone Transfer)（主从服务器同步）或响应超过 512 字节时。

电子邮件 (Email) #

• SMTP (Simple Mail Transfer Protocol)：推 (Push) 协议。用于用户代理向邮件服务器发送邮件，以及邮件服务器之间的转发。TCP 25。
• POP3 (Post Office Protocol v3)：拉 (Pull) 协议。用户从服务器下载邮件，默认下载后删除（虽可配置保留）。TCP 110。
• IMAP (Internet Message Access Protocol)：拉 (Pull) 协议。用户在服务器上管理邮件（文件夹、状态同步），适合多端访问。TCP 143。

P2P 文件分发 (Peer-to-Peer) #

• C/S 架构 vs P2P 架构分发时间对比： 设文件大小为 $F$，用户数为 $N$，服务器上传能力 $u_s$，第 $i$ 个用户的上传/下载能力为 $u_i, d_i$，最小下载能力 $d_{min}$。
  • C/S 架构： $D_{cs} = \\max \\left\\{ \\frac{N F}{u_s}, \\frac{F}{d_{min}} \\right\\}$ 随着 $N$ 增加，分发时间线性增长。
  • P2P 架构： $D_{p2p} = \\max \\left\\{ \\frac{F}{u_s}, \\frac{F}{d_{min}}, \\frac{N F}{u_s + \\sum_{i=1}^N u_i} \\right\\}$ 具有自扩展性 (Self-scalability)。当 $N$ 很大时，分子分母都含 $N$，分发时间趋于常数。

BitTorrent 协议详解 #

BitTorrent 是最流行的 P2P 文件分发协议，其核心理念是 “人人为我，我为人人”。

1. 基本术语 #

• Torrent (种子)：包含元数据（文件名、长度、Tracker 地址等）的文件。
• Tracker (追踪器)：一台服务器，负责记录当前正在下载/上传该文件的所有 Peer 的 IP 和端口。它不存储文件本身。
• Peer (对等方)：参与文件分发的普通计算机。
  • Leecher (吸血鬼/下载者)：拥有部分文件，正在下载剩余部分。
  • Seeder (种子/做种者)：拥有完整文件，只上传不下载。
• Chunk (块)：文件被划分为固定大小（通常 256KB）的块。

2. 工作流程 #

1. 加入：新 Peer A 读取 .torrent 文件，连接 Tracker，获取一个 Peer 列表（例如 50 个邻居）。
2. 建立连接：A 与这些邻居建立 TCP 连接。
3. 交换位图 (Bitmap)：每个 Peer 告诉邻居自己有哪些块。
4. 请求与传输：A 根据策略向邻居请求自己没有的块。

3. 核心策略 #

BitTorrent 的高效主要归功于以下两个策略：

A. 块选择策略：最稀有优先 (Rarest First)

• 问题：我应该先请求哪个块？
• 策略：优先请求在邻居中副本最少的块。
• 目的：
  • 防止丢失：稀有块最容易因为拥有者下线而绝种，必须尽快复制。
  • 促进交换：拿到稀有块后，我就成了“香饽饽”，别人都会来找我交换，增加了我的上传机会（进而增加下载机会）。

B. 邻居选择策略：以牙还牙 (Tit-for-Tat)

• 问题：我应该把有限的上传带宽分给谁？
• 机制 (Choking Algorithm)：
  • 疏通 (Unchoked)：A 测量从邻居接收数据的速率，选择最快的前 4 位，向他们提供上传服务。每 10 秒重新评估一次。
  • 阻塞 (Choked)：其他邻居被阻塞，无法从 A 下载数据。
  • 乐观疏通 (Optimistic Unchoking)：每 30 秒，A 随机选择一个被阻塞的邻居进行疏通。
    • 目的：寻找可能比当前前 4 位更快的潜在优质邻居（探索机制）。
    • 效果：如果新邻居回馈速度快，它就会在下一次评估中晋升为前 4 位。

综合案例：当你在浏览器输入 URL 时发生了什么？ #

这是一个经典的面试题，也是串联计算机网络各层协议的最佳案例。假设你打开电脑，连接 WiFi，在浏览器输入 http://www.google.com 并回车。

1. 准备阶段：接入网络 (DHCP & ARP) #

如果你的电脑刚连上网络，还没有 IP 地址：

1. DHCP (应用层/UDP)：电脑广播 DHCP Discover 报文。
2. DHCP Server（通常是路由器）回复 DHCP Offer，分配 本机 IP、子网掩码、默认网关 IP 和 DNS 服务器 IP。
3. ARP (链路层)：电脑现在有了网关 IP，但要发包出去需要网关的 MAC 地址。
   • 电脑广播 ARP Request：“谁是 192.168.1.1？”
   • 网关回复 ARP Reply：“我是，MAC 是 xx:xx…”。

2. 名字解析：找 IP (DNS) #

浏览器不知道 www.google.com 在哪，需要 IP 地址。

1. 查询缓存：浏览器缓存 $\rightarrow$ 操作系统缓存 (hosts) $\rightarrow$ 路由器缓存。
2. DNS 查询 (应用层/UDP)：若缓存未命中，向 本地 DNS 服务器 发送查询请求。
3. 迭代/递归：本地 DNS 依次询问根、.com、google.com 权威服务器，最终获得 www.google.com 的 IP 地址。

3. 建立连接：三次握手 (TCP) #

拿到目标 IP 后，浏览器准备发送 HTTP 请求，但 HTTP 基于 TCP，需先建立连接。

1. 封装：TCP 头部 (SYN=1, Seq=x) $\rightarrow$ IP 头部 (源/目 IP) $\rightarrow$ MAC 头部 (源 MAC/网关 MAC)。
2. 握手流程：
   • Client 发送 SYN。
   • Server 回复 SYN+ACK。
   • Client 发送 ACK。
   • 注：此时连接建立，双方确认了初始序列号和窗口大小。

4. 数据传输：发送请求与响应 (HTTP) #

1. 发送请求：浏览器构建 HTTP GET / HTTP/1.1 请求报文。
2. 传输：报文被 TCP 分段，IP 分片，通过网关转发，经过互联网上的多个路由器（OSPF/BGP 决定路径），最终到达 Google 服务器。
3. 服务器处理：Google 服务器收到包，解析 HTTP 请求，处理业务逻辑，构建 HTTP 200 OK 响应报文（包含 HTML 内容）。
4. 接收响应：响应报文回传给浏览器。

5. 页面渲染与资源加载 #

1. 解析：浏览器解析 HTML，构建 DOM 树。
2. 子资源加载：解析过程中发现 CSS、JS、图片等链接，重复上述步骤（DNS可能缓存，TCP可能复用 Keep-Alive）下载这些资源。
3. 渲染：结合 DOM 树和 CSSOM 树，绘制页面。

6. 断开连接：四次挥手 (TCP) #

若 HTTP 头部 Connection: close 或页面关闭，触发 TCP 四次挥手释放连接资源。
