计算机系统结构复习
多处理器
多处理器不是简单地“核越多越快”。并行性比例、通信延迟、Cache 一致性和同步开销共同决定最终速度。
10复习段落
4讲义截图
5自测问题
4 页原讲义截图可展开核对，适合考前查原表、原图和例题。
原资料预览
夏子隽——多处理器.pdf
正文已经把知识点重新组织；这里保留讲义页面缩略图，方便你在需要时回看原版题目、图和表。
1. 单处理器瓶颈与分类
单处理器瓶颈来自性能提升边际效应降低：时钟频率受功耗和散热限制，指令级并行也有边际收益。多处理器通过多个处理器并行工作来继续提升性能。
| 分类 | 特点 | 关键词 |
|---|---|---|
| Flynn 分类 | 现代多处理器大多属于 MIMD。 | 多指令流、多数据流。 |
| 共享全局地址空间 | 逻辑地址空间统一，物理上可能分布。 | NUMA，远程访问延迟不均。 |
| 分布式独立地址空间 | 各结点地址空间独立，远程数据需显式传递。 | 消息传递，集群。 |
2. 两个整体挑战
并行性有限
程序中总有一部分难以并行，Amdahl 定律给出整体加速上限。
Speedup = 1 / ((1 - f) + f / s)
通信开销较大
远程访问、同步等待、缓存一致性事务都会增加额外周期，抵消并行收益。
实际 CPI = 本地 CPI + 通信/同步停顿周期
3. 通信机制
| 机制 | 如何通信 | 优缺点 |
|---|---|---|
| 共享存储器 | 通过 Load/Store 访问共享地址空间。 | 编程直观，但依赖 Cache 一致性协议。 |
| 消息传递 | 显式 Send/Receive。 | 硬件较简单、适合分布式系统，但编程复杂度更高。 |
4. Cache 一致性
多个处理器各自有私有 Cache，同一主存块可能有多个副本。某处理器写了自己的副本后，其他副本可能变旧，这就是一致性问题。
| 协议 | 核心思想 | 适用印象 |
|---|---|---|
| 监听式协议 Snooping | 所有 Cache 监听总线请求，发现相关块就改变本地状态。 | 广播式，适合较小规模共享总线。 |
| 写作废 | 写共享块时让其他副本无效。 | MSI 属于典型写作废协议。 |
| 写更新 | 写共享块时广播新值给其他副本。 | 延迟低但带宽消耗大。 |
| 目录式协议 | 目录记录每个块被哪些处理器缓存，按目录点对点协调。 | 减少广播，适合大规模系统。 |
5. MSI 协议
| 状态 | 含义 | 关键词 |
|---|---|---|
| M Modified | 唯一最新副本，尚未写回主存。 | 独占、脏、替换要写回。 |
| S Shared | 可有多个副本，与主存一致。 | 共享、干净。 |
| I Invalid | 该副本无效，不能使用。 | 失效、需重新取块。 |
总线事务重点记三个：读缺失 RdMiss、写缺失 WtMiss、作废 Invalidate。状态转换题要先判断本地读写还是总线事务，再改状态。
6. 同步机制
Cache 一致性保证副本值一致，同步机制保证共享资源访问顺序正确。同步一般用硬件原子操作构建。
| 原子操作 | 作用 | 记忆 |
|---|---|---|
| Atomic Exchange | 交换寄存器与内存值，可实现锁。 | 拿自己的值去换锁。 |
| Test-and-Set | 测试并设置，整个过程不可分割。 | 看一眼并立刻占住。 |
| LL/SC | Load-Linked 后 Store-Conditional，中途无人修改才写成功。 | 先订阅，再提交。 |
旋转锁
不断检查锁变量直到可用。锁持有时间短时可用，竞争激烈会浪费周期和总线带宽。
栅栏同步
所有处理器到达同一点后才继续执行。可用 sense reversing 处理重复使用栅栏的问题。
7. 同步性能问题
- 总线争用：多个处理器争同一把锁，会产生大量一致性事务。
- 串行化开销：同步要求某些访问按顺序发生，限制并行。
- 局部副本优化：旋转锁可先在本地 Cache 副本上等待，减少反复访问总线。
- 资料例子提到 10 个处理器竞争锁可能产生 120 次事务和 12000 周期开销，说明同步不是免费的。
8. 考前抓手
9. 公式与习题精讲
并行加速比
Speedup = 1 / ((1 - f) + f / p)
f 是可并行部分比例，p 是处理器数量或并行部分理论加速比。即使 p 很大，Speedup 也不会超过 1/(1 - f)。
例题模板
若 90% 程序可并行，用 8 个处理器：
Speedup = 1 / (0.1 + 0.9/8) = 4.71
不是 8 倍，因为 10% 串行部分限制了上限。
远程访问与 CPI
CPI = 基础 CPI + 每条指令远程访问次数 x 远程访问额外延迟
CPI = 基础 CPI + 通信发生比例 x 通信开销周期
题目给“每 k 条指令发生一次远程访问”时，通信发生比例就是 1/k。若给本地和远程访问延迟差，要加的是额外延迟。
MSI 状态题
| 事件 | 常见状态变化 | 解释 |
|---|---|---|
| 本地读 I | I -> S，发 RdMiss | 读缺失，取来共享副本。 |
| 本地写 I | I -> M，发 WtMiss | 写缺失，需要独占并作废其他副本。 |
| 本地写 S | S -> M，发 Invalidate | 已有共享副本，写前作废其他共享者。 |
| 监听到他人 RdMiss 且本地 M | M -> S，并提供/写回数据 | 他人要读，脏数据需要被看见。 |
| 监听到他人写缺失或作废且本地 S/M | S/M -> I | 他人要写，本地副本失效。 |
同步开销题
- 旋转锁适合临界区很短的情况；等待时间长时，会浪费处理器周期。
- 多个处理器同时争锁会造成总线争用和大量一致性事务。
- 本地自旋优化：先在本地 Cache 副本上循环等待，锁释放时由一致性协议使副本失效，再重新竞争。
- 栅栏同步题重点看计数器是否能区分轮次；sense reversing 用每个处理器的私有 sense 解决复用问题。
同步后实际执行时间 = 理想并行执行时间 + 锁等待时间 + 一致性事务时间 + 栅栏等待时间
10. 原题练习区
Amdahl 定律：100 个处理器达到 80 倍加速
假设想用 100 个处理器达到 80 的加速比，求原计算程序中串行部分最多可占多大的比例。
展开答案要点
令并行比例为 f：80 = 1 / ((1 - f) + f/100)。解得 f = 0.9975。
串行部分最多为 1 - f = 0.0025，即 0.25%。
远程访问延迟对 CPI 的影响
一台 32 台处理器的多处理机，远程存储器访问时间为 200ns。除通信外，所有其它访问均命中局部存储器。发出远程请求时本处理器挂起。处理器时钟频率为 2GHz，基本 CPI 为 0.5。求没有远程访问与有 0.2% 指令需要远程访问时，前者比后者快多少。
展开答案要点
2GHz 的时钟周期为 0.5ns，远程访问开销为 200ns/0.5ns = 400 个时钟周期。
有远程访问时 CPI = 0.5 + 0.2% x 400 = 1.3。没有远程访问时 CPI = 0.5，所以前者速度是后者的 1.3/0.5 = 2.6 倍。
自测问题
合上正文后先试着口答，再展开看答案。能把这些问题讲清楚，本章主线基本就稳了。
01集中式共享存储器和分布式存储器的核心差别是什么？
前者多个处理器共享单一主存地址空间；后者存储器分布到各结点，访问本地和远程代价不同。
02共享地址空间和消息传递分别如何通信？
共享地址空间通过读写共享变量通信；消息传递通过显式发送/接收消息通信。
03Cache 一致性要解决什么问题？
多个处理器私有 Cache 中同一内存块副本可能不一致，需要保证读写看到符合协议的最新值。
04监听式协议和目录式协议的核心思路是什么？
监听式靠总线广播和各 Cache 监听；目录式为每个内存块维护共享者/拥有者目录并点对点协调。
05同步机制为什么会影响性能？
锁等待、总线争用、一致性事务和栅栏等待都会增加额外执行时间，抵消部分并行收益。

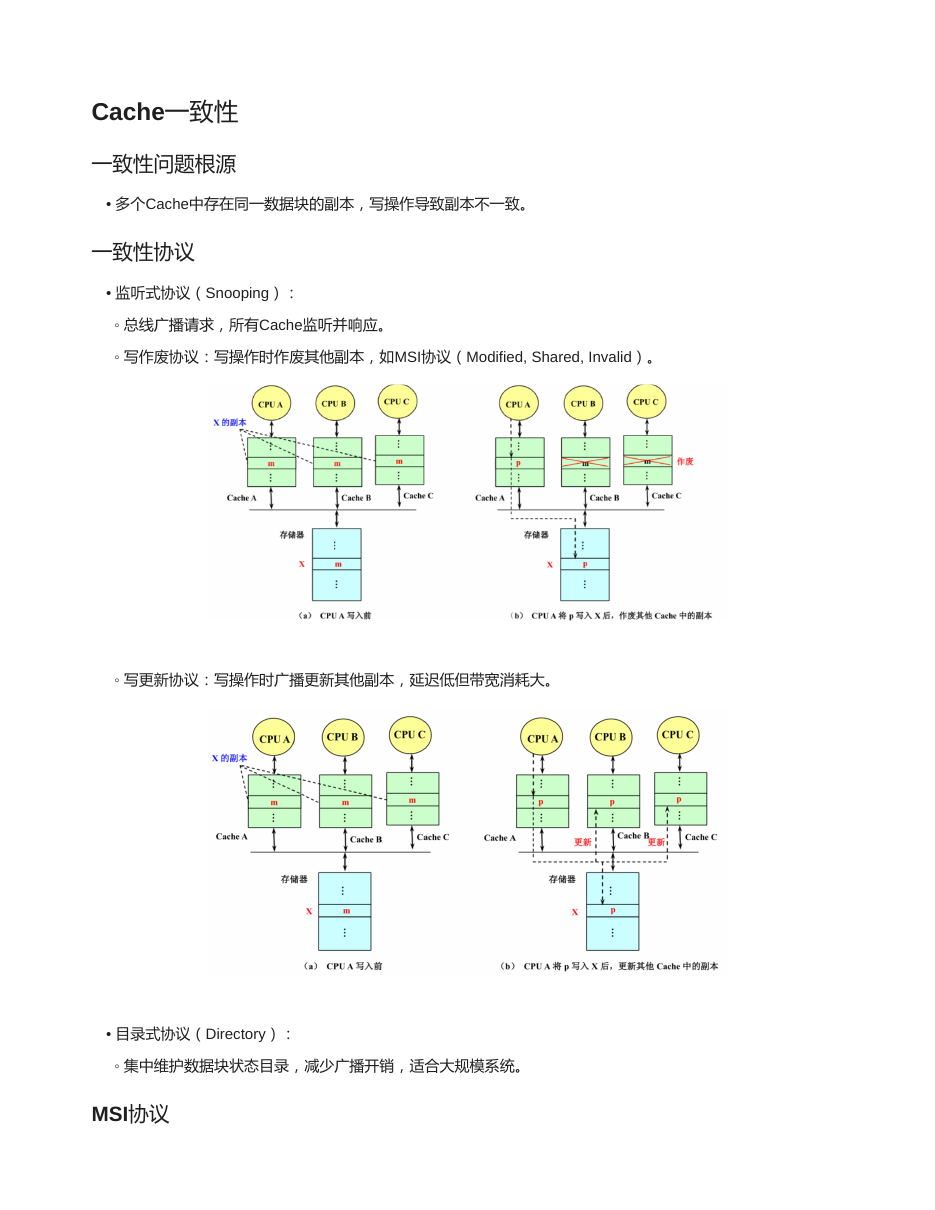

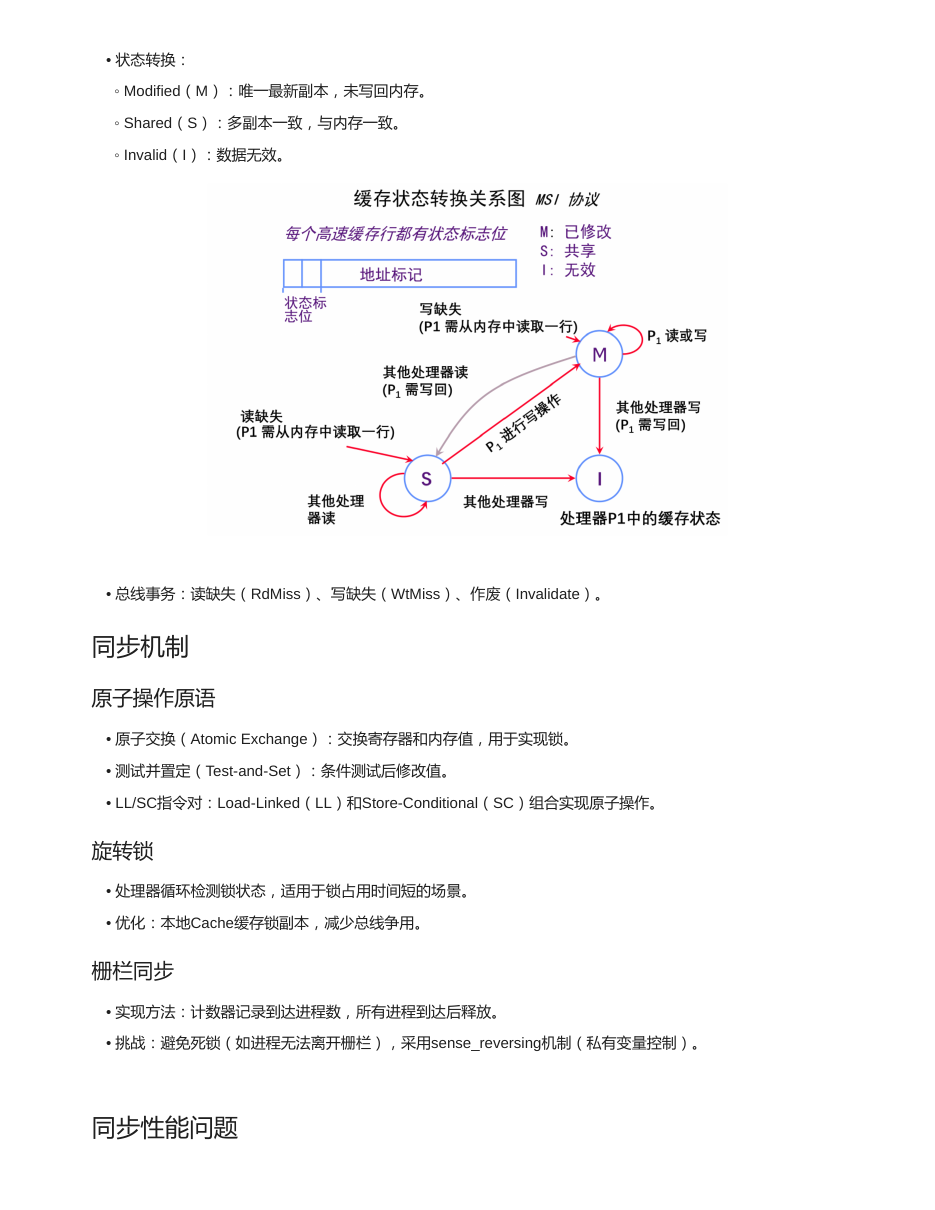

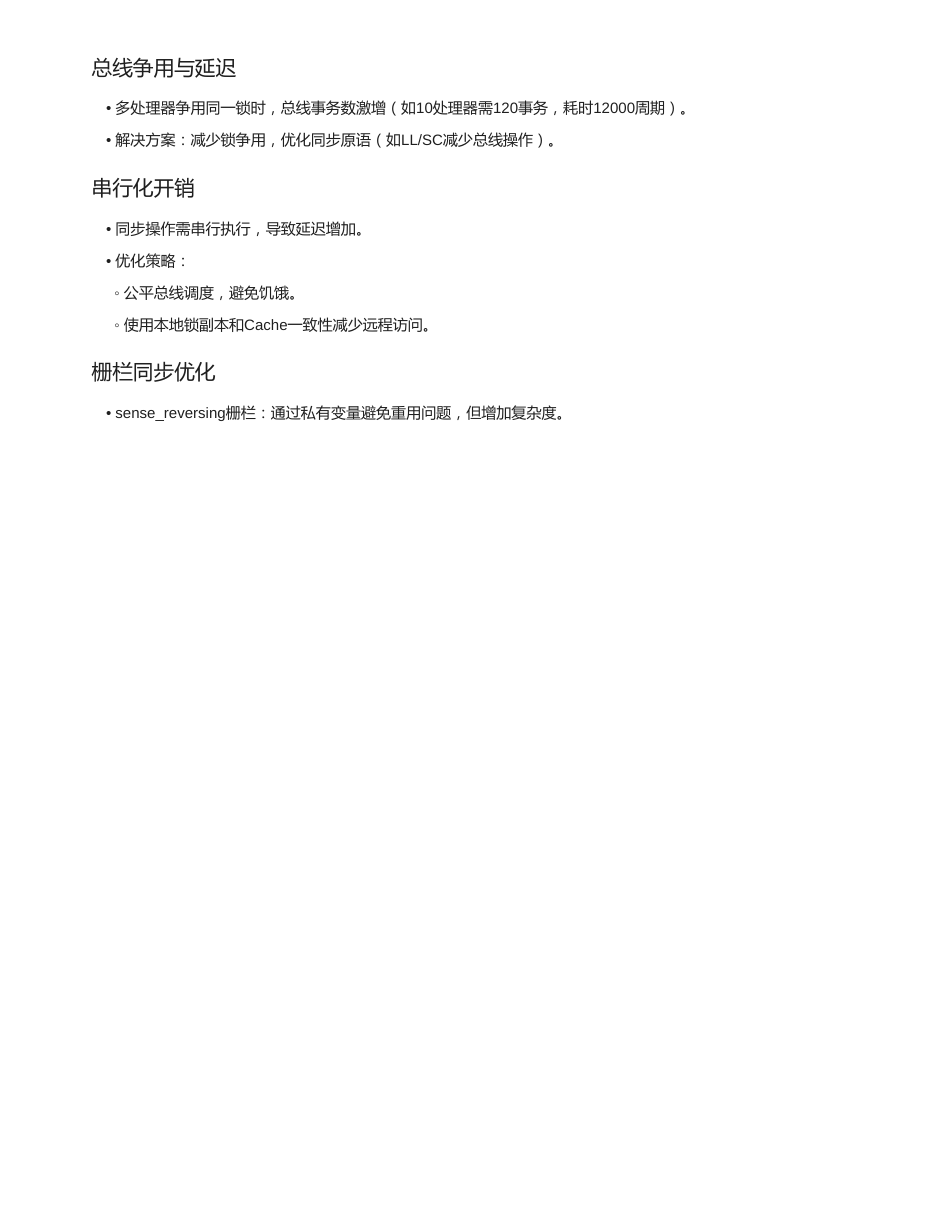

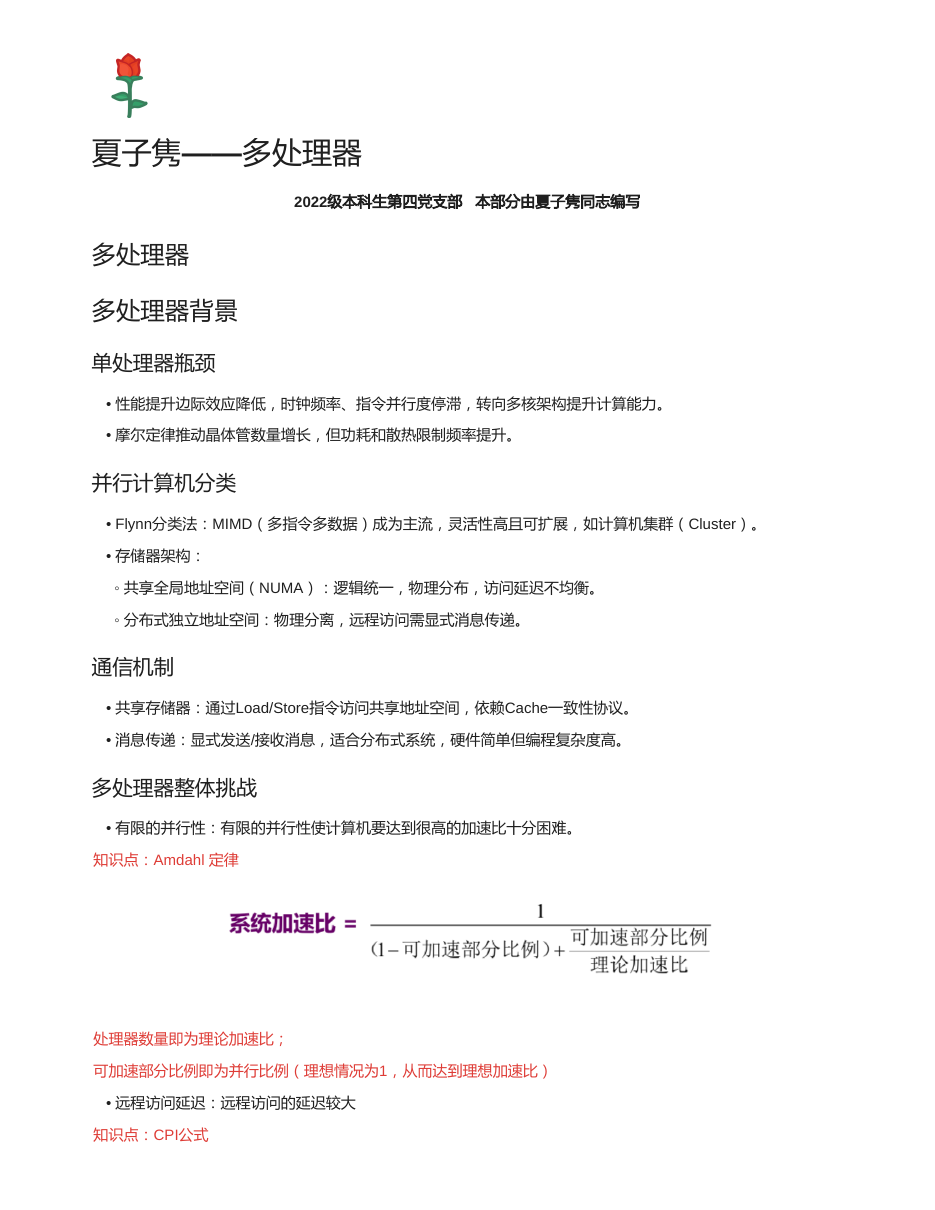

原 PDF 页面截图
下面是原资料的页面渲染图，正文复习完后可以展开对照图、公式和例题。
展开 4 页原讲义截图
