计算机系统结构复习
指令级并行
这一章继续回答“流水线之后还能怎么降 CPI”：动态分支预测减少控制停顿，多指令流出让理想 CPI 小于 1。
9复习段落
7讲义截图
5自测问题
7 页原讲义截图可展开核对，适合考前查原表、原图和例题。
原资料预览
夏子隽——指令集并行.pdf
正文已经把知识点重新组织；这里保留讲义页面缩略图，方便你在需要时回看原版题目、图和表。

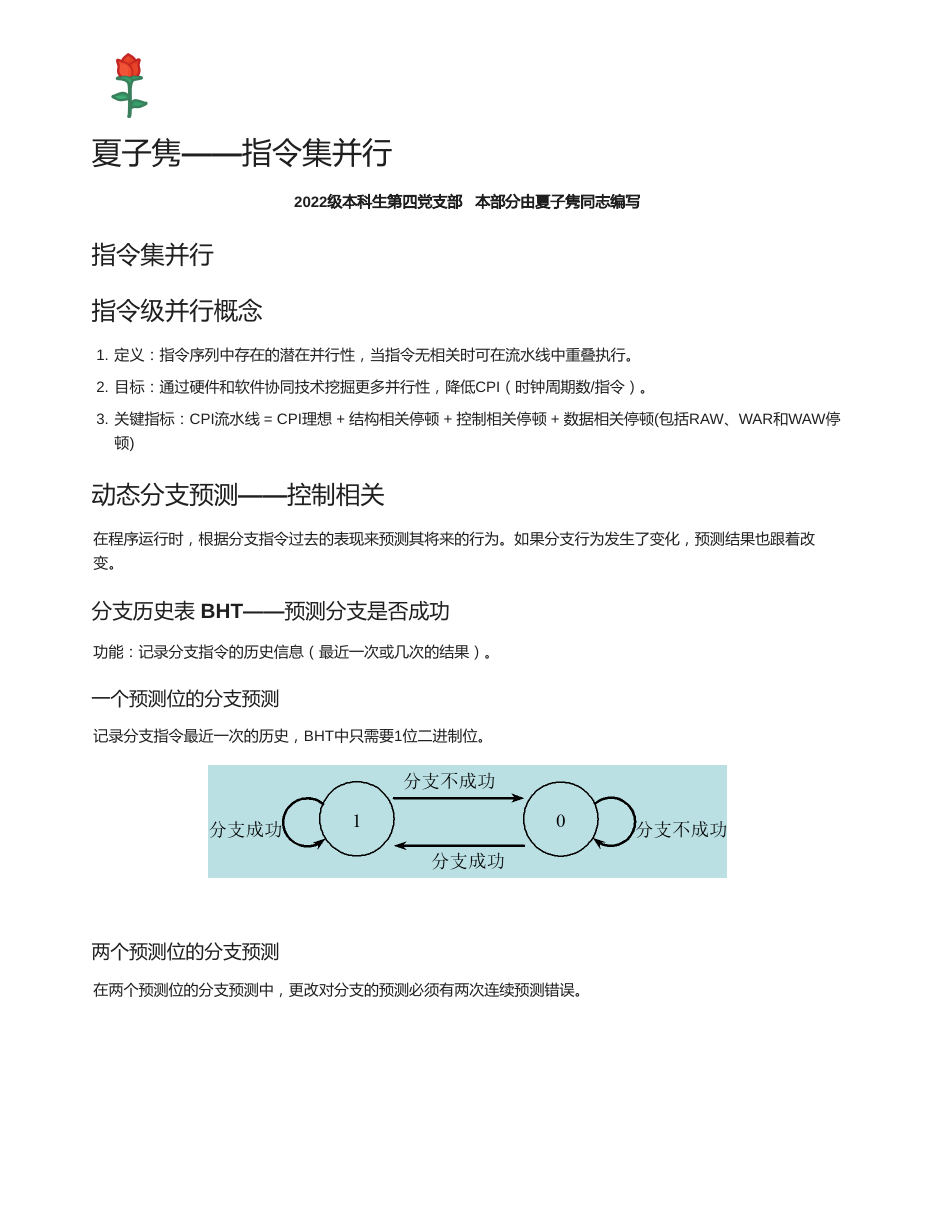

1. 指令级并行的核心
指令级并行 ILP 指指令序列中潜在的并行性。当指令之间没有必须保持的相关关系时，可以让它们重叠执行或同时流出。
流水线实际 CPI = 理想 CPI + 结构相关停顿 + 控制相关停顿 + 数据相关停顿
本章的很多技术都可以放进这个公式中理解：分支预测减少控制停顿，多指令流出降低理想 CPI，动态调度减少数据相关导致的等待。
2. BHT：预测分支是否成功
BHT，即分支历史表，用来记录分支指令过去一次或多次的执行结果，从而预测下一次分支是否成功。
| 预测器 | 机制 | 特点 |
|---|---|---|
| 1 位预测 | 只记录最近一次结果，成功则预测成功，不成功则预测不成功。 | 简单，但循环边界容易连续错两次。 |
| 2 位预测 | 用 2 位饱和计数器表示强/弱成功、强/弱不成功。 | 需要连续两次预测错误才改变方向，更稳定。 |
| n 位预测 | 计数器范围为 0 到 2^n - 1，成功加 1，不成功减 1。 | 计数值大于等于中间阈值则预测成功。 |

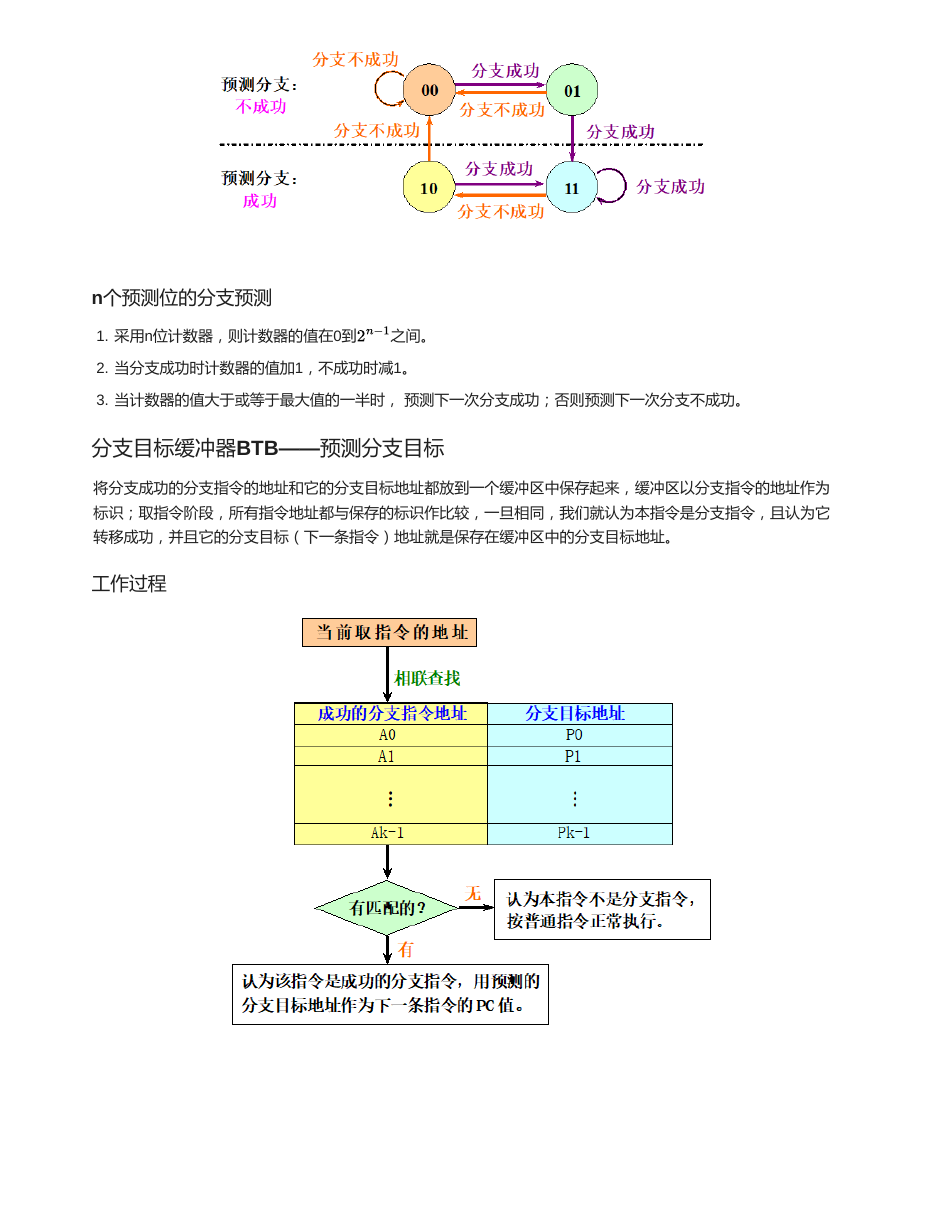

3. BTB：预测分支目标地址
BTB，即分支目标缓冲器，用分支指令地址作为标识，保存该分支成功时的目标地址。取指阶段一旦 PC 与 BTB 中的标识匹配，就可以直接给出目标地址，减少等待。
BHT 回答
这条分支大概率跳不跳？
BTB 回答
如果跳，目标地址在哪里？
原版 BTB 命中时往往默认分支成功；改进方案是在 BTB 中增设至少 2 位的 BHT 字段，命中后仍要判断是否真的预测成功。

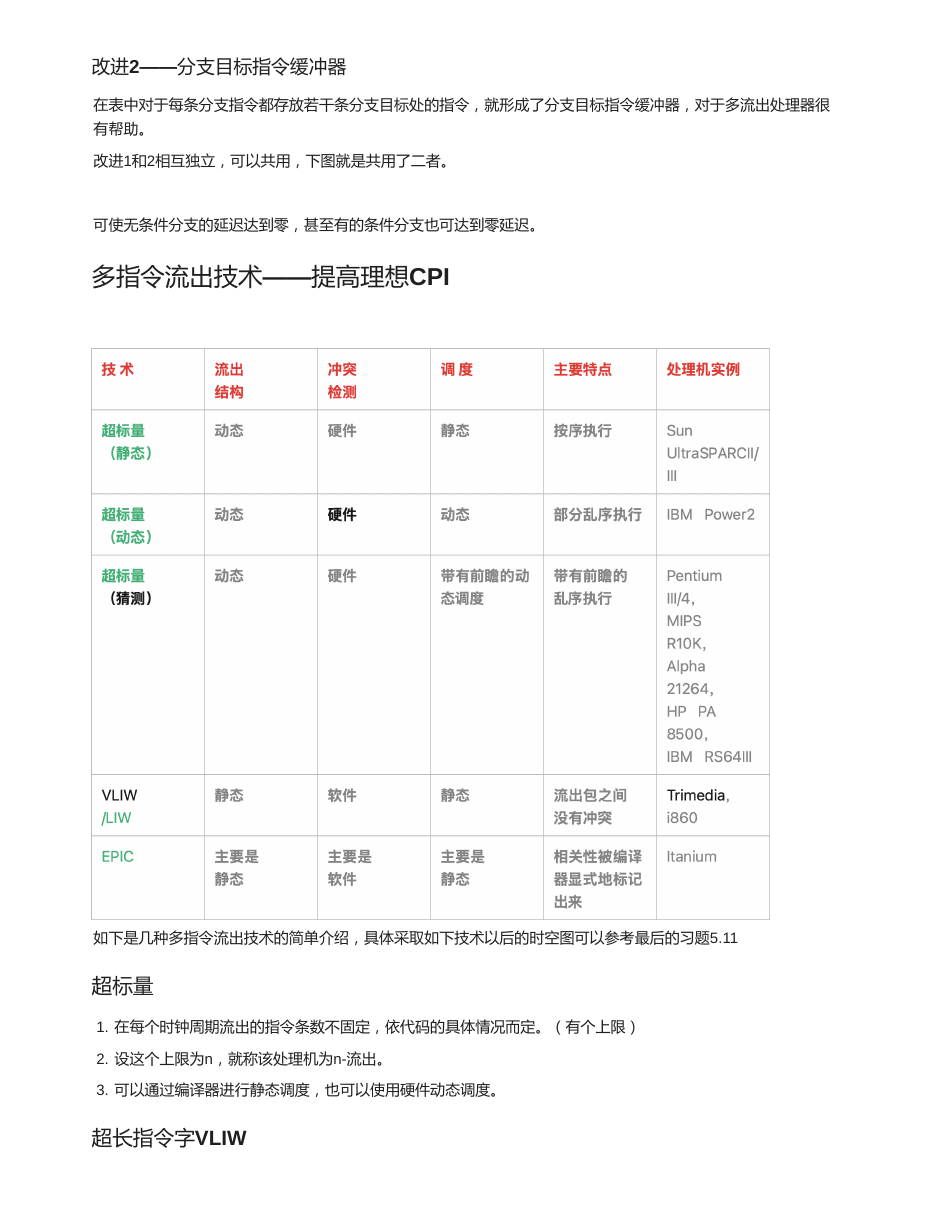

4. 分支目标指令缓冲器
分支目标指令缓冲器不只保存目标地址，还保存分支目标处的若干条指令。这样在取指阶段就能直接提供目标指令，对多流出处理器尤其有帮助。
- 无条件分支可能达到零延迟。
- 部分条件分支在预测准确时也可以接近零延迟。
- BHT 改进和分支目标指令缓冲器是相互独立的，可以同时使用。
5. 多指令流出技术
| 技术 | 流出方式 | 调度责任 | 复习关键词 |
|---|---|---|---|
| 超标量 Superscalar | 每周期可流出多条，条数不固定但有上限。 | 可静态调度，也可硬件动态调度。 | 硬件复杂，灵活。 |
| 超长指令字 VLIW | 每周期流出固定数量，打包成长指令或指令包。 | 主要由编译器静态完成。 | 硬件相对简单，依赖编译器。 |
| 超流水线 Superpipeline | 把流水段继续细分，一个时钟周期内分时流出多条。 | 仍沿流水线节拍推进。 | 不是同时流出，而是每隔 1/n 周期流出一条。 |
容易混的点超标量和 VLIW 是同一周期“多条同时流出”的直觉；超流水线是把周期切小，分时流出。
6. 动态调度补充理解
高性能处理器还会使用乱序执行、寄存器重命名、重排序缓冲 ROB 等机制。它们的目标是在保持程序最终语义正确的前提下，让已经准备好的指令先执行。
- 寄存器重命名可以消除 WAR、WAW 这类名相关。
- ROB 用于按程序顺序提交结果，保证异常精确性。
- 动态调度适合运行时才能确定延迟的情况，如 Cache miss。
7. 考前抓手
看到分支题，先判断问的是“是否跳转”还是“目标地址”。前者对应 BHT，后者对应 BTB。
看到 2 位预测器，按饱和计数器状态转移，不要一次错就翻转强预测方向。
比较超标量、VLIW、超流水线时，抓“流出数量是否固定”“由谁调度”“是否同时流出”。
8. 公式与习题精讲
ILP 性能公式
CPI实际 = CPI理想 + 结构相关停顿 + 控制相关停顿 + 数据相关停顿
m 流出处理机的理想 CPI ≈ 1 / m
理想 CPI 小于 1 并不代表实际一定小于 1，因为分支错误、访存失效、相关等待都会把 CPI 加回来。
BHT 状态题
| 预测器 | 状态更新 | 题型做法 |
|---|---|---|
| 1 位 BHT | 上次成功则预测成功，上次失败则预测失败。 | 按分支实际序列逐次改位。 |
| 2 位 BHT | 饱和计数器：成功加 1，失败减 1。 | 计数器高半区预测成功，低半区预测失败。 |
| n 位 BHT | 范围 0 到 2^n - 1。 | 值 >= 2^(n-1) 预测成功，否则预测失败。 |
2 位预测器例题模板
若状态编码为 00 强不成功、01 弱不成功、10 弱成功、11 强成功，初始 10，实际序列为 成功、成功、失败、成功：
10 -> 11 -> 11 -> 10 -> 11
只有当连续错误把状态推过中线，预测方向才会改变。

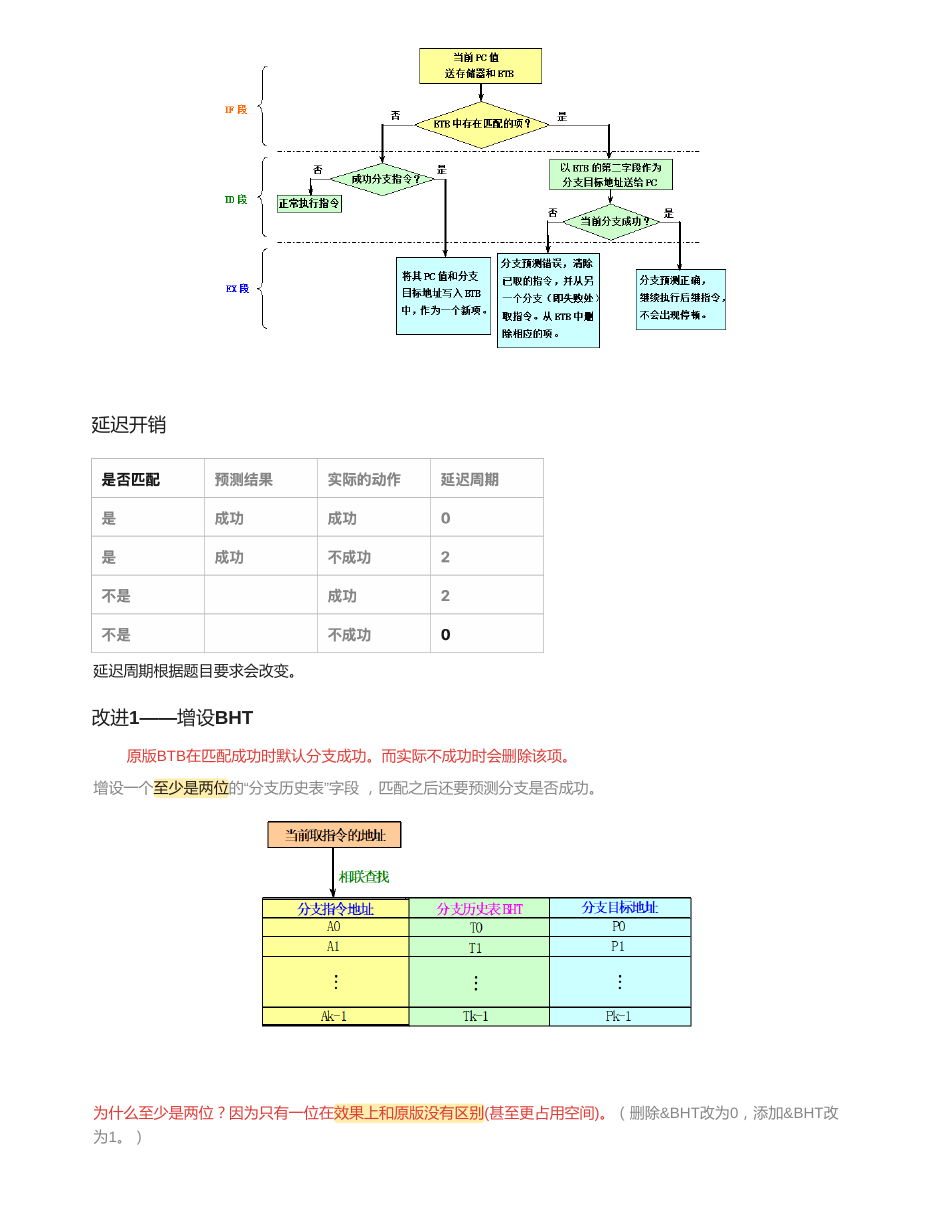

BTB 延迟题
- BTB 命中且预测成功：取指阶段即可得到目标地址，分支开销最小。
- BTB 命中但实际不成功：需要删除或修改项，并清空错误路径。
- BTB 不命中但实际成功：要等分支计算出目标地址，再补入 BTB。
- 增设 BHT 后，BTB 不再“命中就默认成功”，而是同时判断是否跳转。
多指令流出比较题
| 题目问法 | 回答抓手 |
|---|---|
| 为什么超标量复杂？ | 硬件要动态判断相关、选择可流出指令、分配执行部件。 |
| 为什么 VLIW 依赖编译器？ | 并行性在指令包中显式表示，编译器静态调度。 |
| 超流水线和超标量区别？ | 超流水线是分时流出，超标量是同一周期多条同时流出。 |
9. 原题练习区

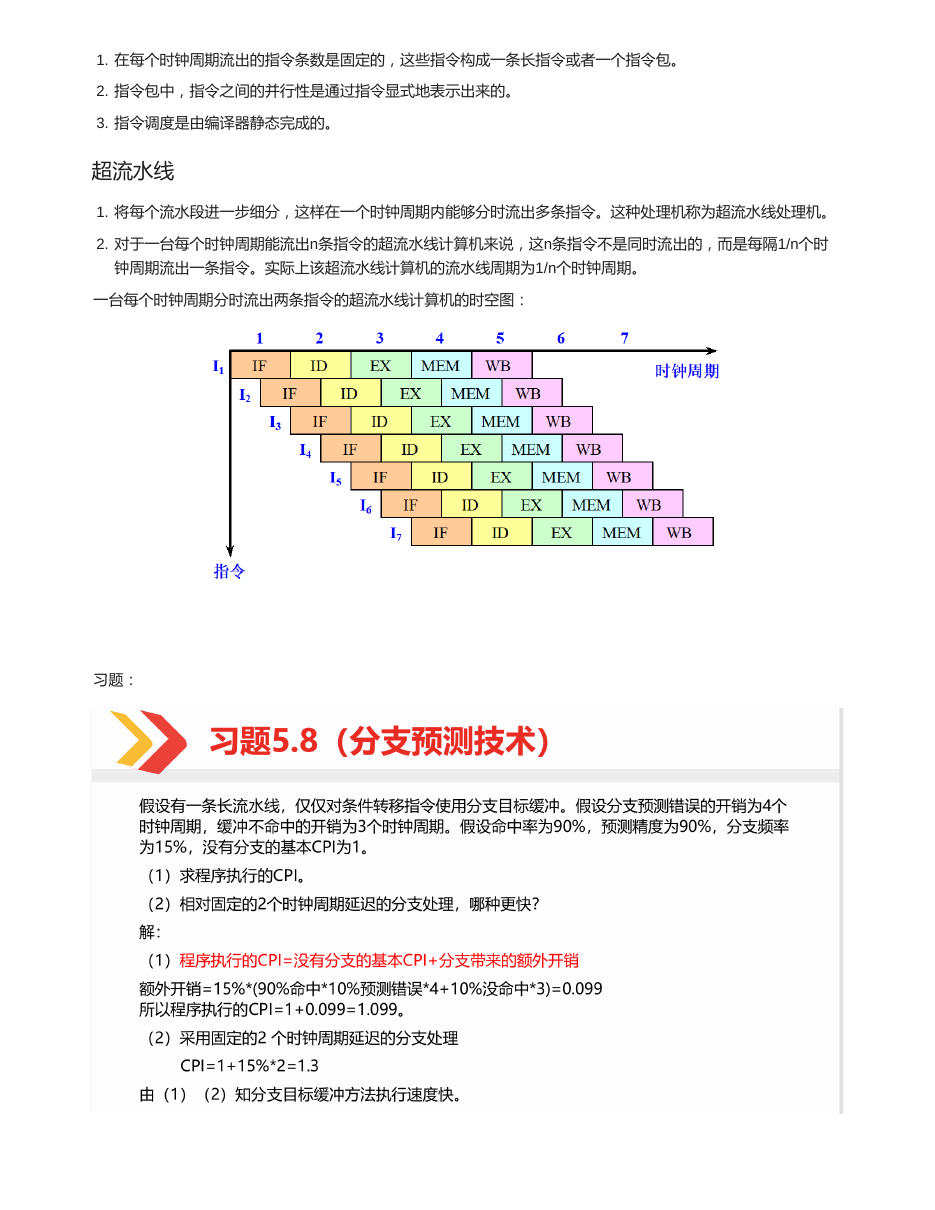

分支预测技术：目标缓冲与固定延迟比较
假设有一条长流水线，仅仅对条件转移指令使用分支目标缓冲。分支预测错误的开销为 4 个时钟周期，缓冲不命中的开销为 3 个时钟周期。假设命中率为 90%，预测精度为 90%，分支频率为 15%，没有分支的基本 CPI 为 1。
- 求程序执行的 CPI。
- 与固定 2 个时钟周期延迟的分支处理相比，哪种更快？
展开答案要点
额外开销 = 15% x (90% x 10% x 4 + 10% x 3) = 0.099，所以 CPI = 1.099。
固定 2 周期延迟的 CPI = 1 + 15% x 2 = 1.3，因此分支目标缓冲方案更快。
BTB：无条件转移进入目标缓冲

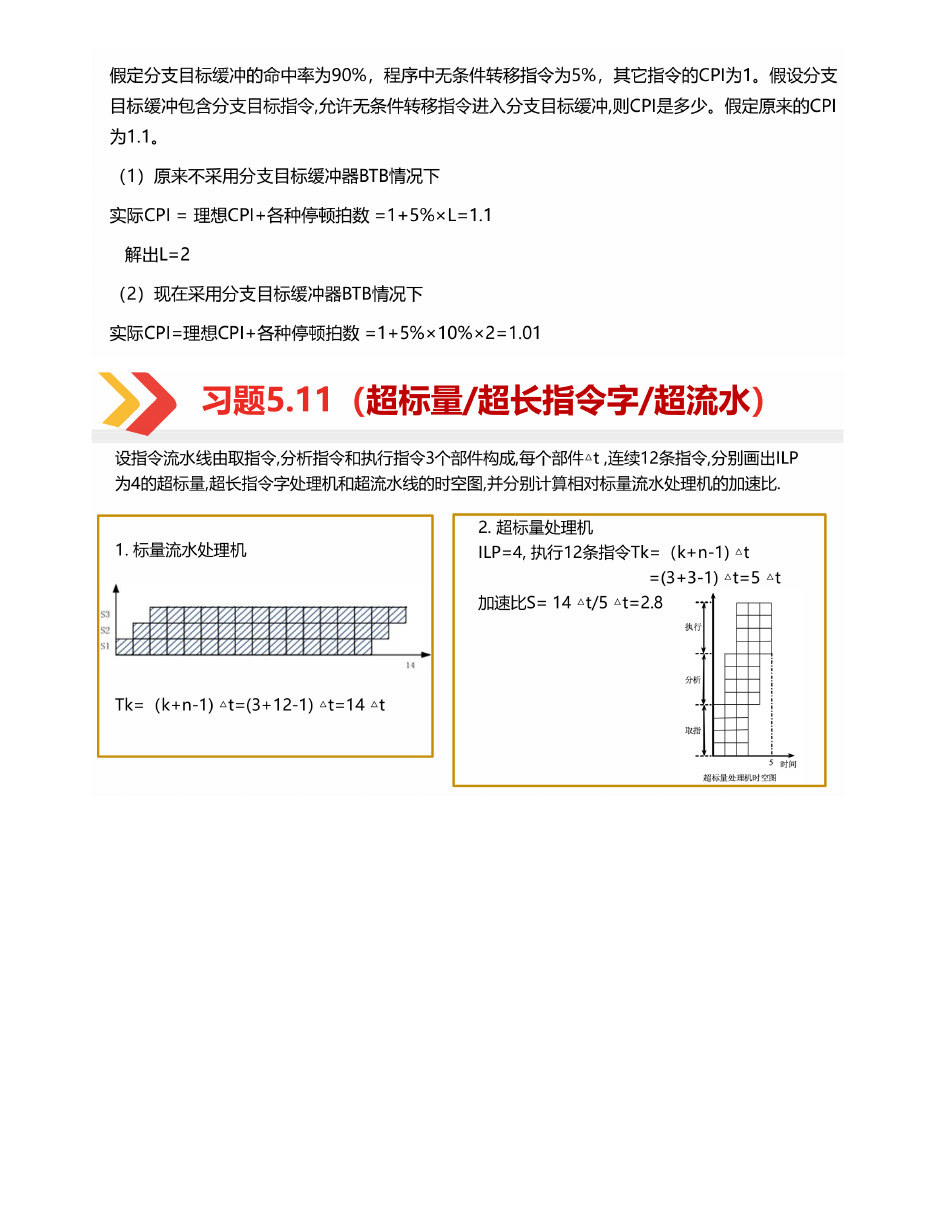

假定分支目标缓冲的命中率为 90%，程序中无条件转移指令为 5%，其它指令 CPI 为 1。假设分支目标缓冲中包含分支目标指令，允许无条件转移指令进入分支目标缓冲，问 CPI 是多少？假定原来的 CPI 为 1.1。
展开答案要点
不采用 BTB 时：1 + 5% x L = 1.1，得 L = 2。
采用 BTB 后，只有 10% 未命中仍付出 2 周期开销：CPI = 1 + 5% x 10% x 2 = 1.01。
超标量、VLIW、超流水线：时空图与加速比

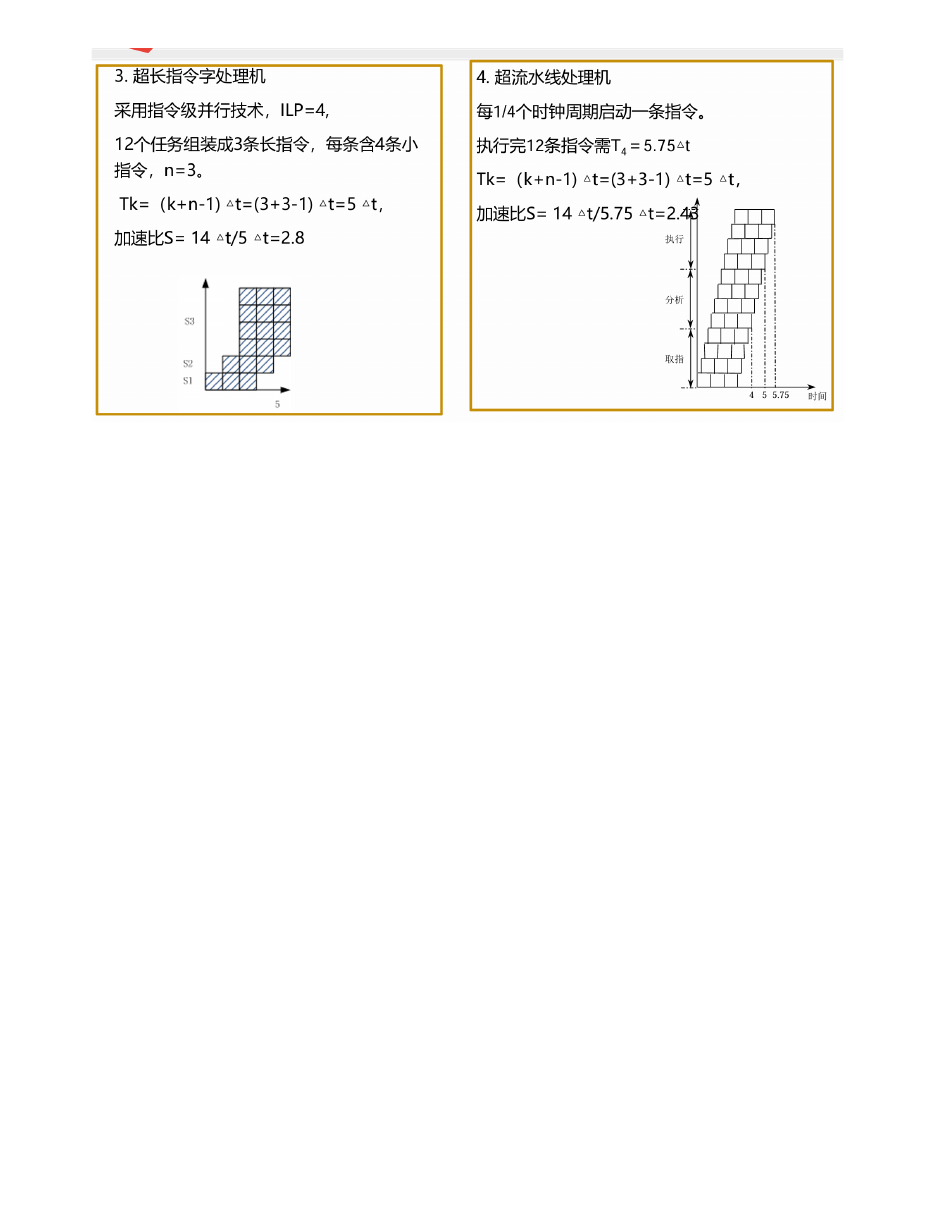

设指令流水线由取指令、分析指令和执行指令 3 个部件构成，每个部件需 Δt。连续执行 12 条指令，分别画出 ILP 为 4 的超标量处理机、超长指令字处理机和超流水线处理机的时空图，并分别计算相对于标量流水处理机的加速比。
展开答案要点
标量流水处理机：Tk = (3 + 12 - 1)Δt = 14Δt。
超标量处理机：ILP = 4，12 条指令组成 3 组，Tk = (3 + 3 - 1)Δt = 5Δt，S = 14/5 = 2.8。
超长指令字处理机：同样打包成 3 条长指令，Tk = 5Δt，S = 2.8。
超流水线处理机：每 1/4 个时钟周期启动一条指令，执行 12 条指令需 5.75Δt，S = 14/5.75 ≈ 2.43。
自测问题
合上正文后先试着口答，再展开看答案。能把这些问题讲清楚，本章主线基本就稳了。
01动态分支预测为什么比静态预测更强？
它利用运行时历史信息更新预测状态，可以适应循环和程序实际行为。
02BHT 和 BTB 分别解决什么问题？
BHT 预测分支是否成功；BTB 缓存分支目标地址，让预测成功时更快取到目标指令。
032 位饱和计数器为什么比 1 位预测更稳定？
它需要连续两次相反结果才改变强预测方向，能减少循环末尾一次失误造成的来回翻转。
04超标量和 VLIW 的主要差别是什么？
超标量主要靠硬件动态发现并发射多条指令；VLIW 主要靠编译器静态打包固定数量指令。
05多流出处理机理想 CPI 为什么可能小于 1？
因为一个周期可以流出多条指令，若每周期平均完成 m 条，理想 CPI 约为 1/m。
