先看主线，再背公式，最后做题
每个专题页都按“概念框架、公式变量、典型题型、原讲义对照、自测问题”组织。复习时从左侧目录跳转，遇到计算题直接回到高亮公式段。
计算机系统结构复习
存储系统
本章内容最多，建议用一条线串起来：为什么要层次化存储，Cache 四问怎么回答，性能公式怎么套，最后主存带宽怎么优化。
13复习段落
41讲义截图
5自测问题
41 页原讲义截图可展开核对，适合考前查原表、原图和例题。
原资料预览

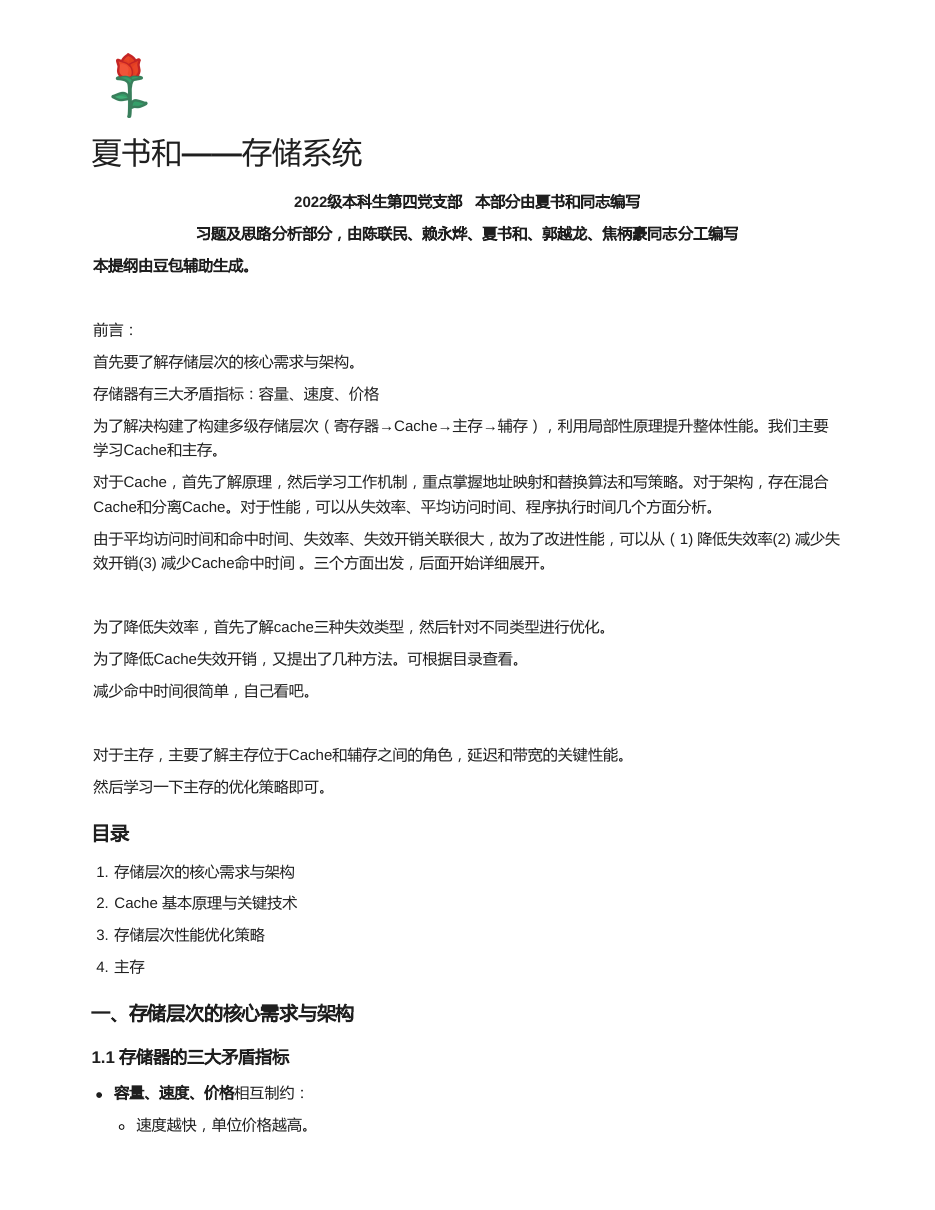

夏书和——存储系统.pdf
正文已经把知识点重新组织；这里保留讲义页面缩略图，方便你在需要时回看原版题目、图和表。

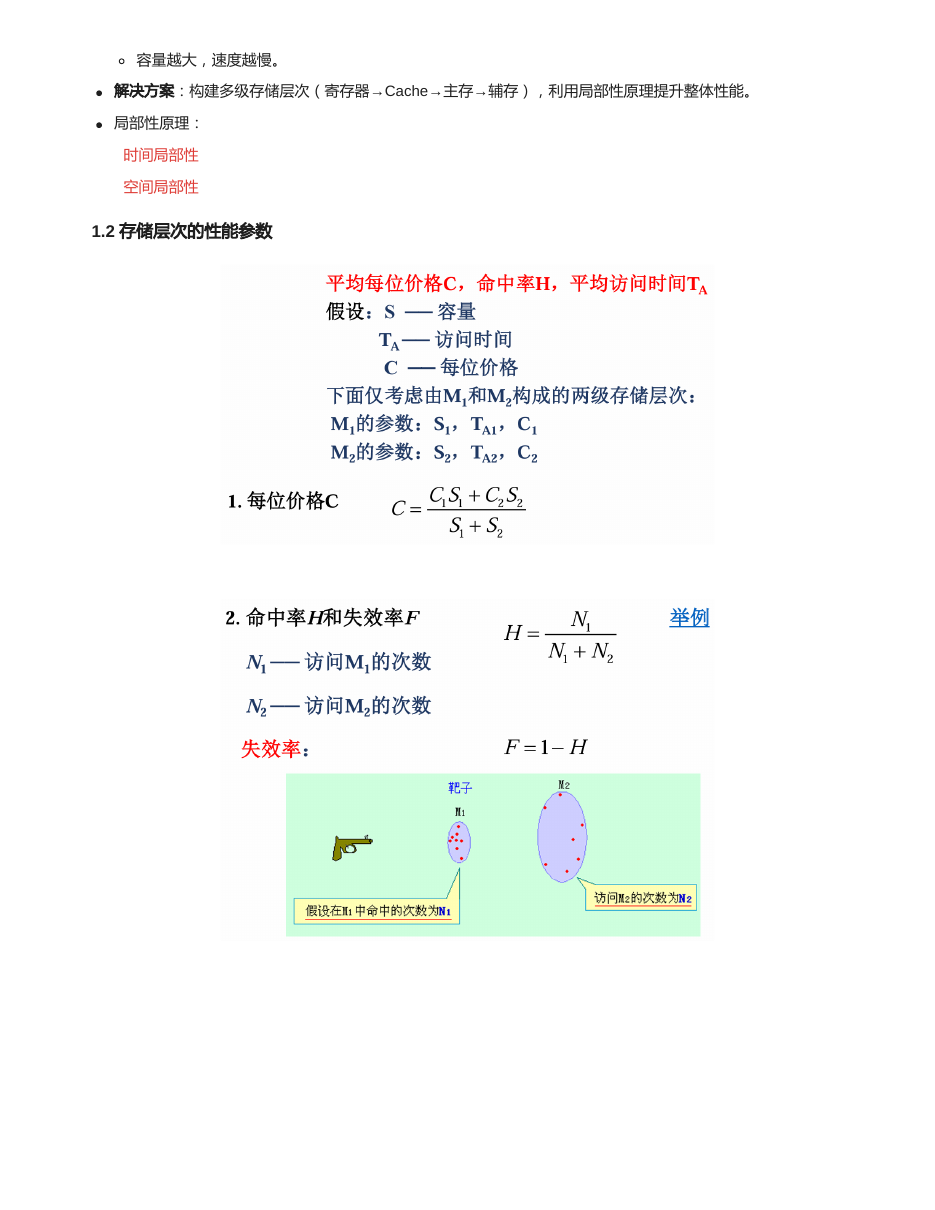

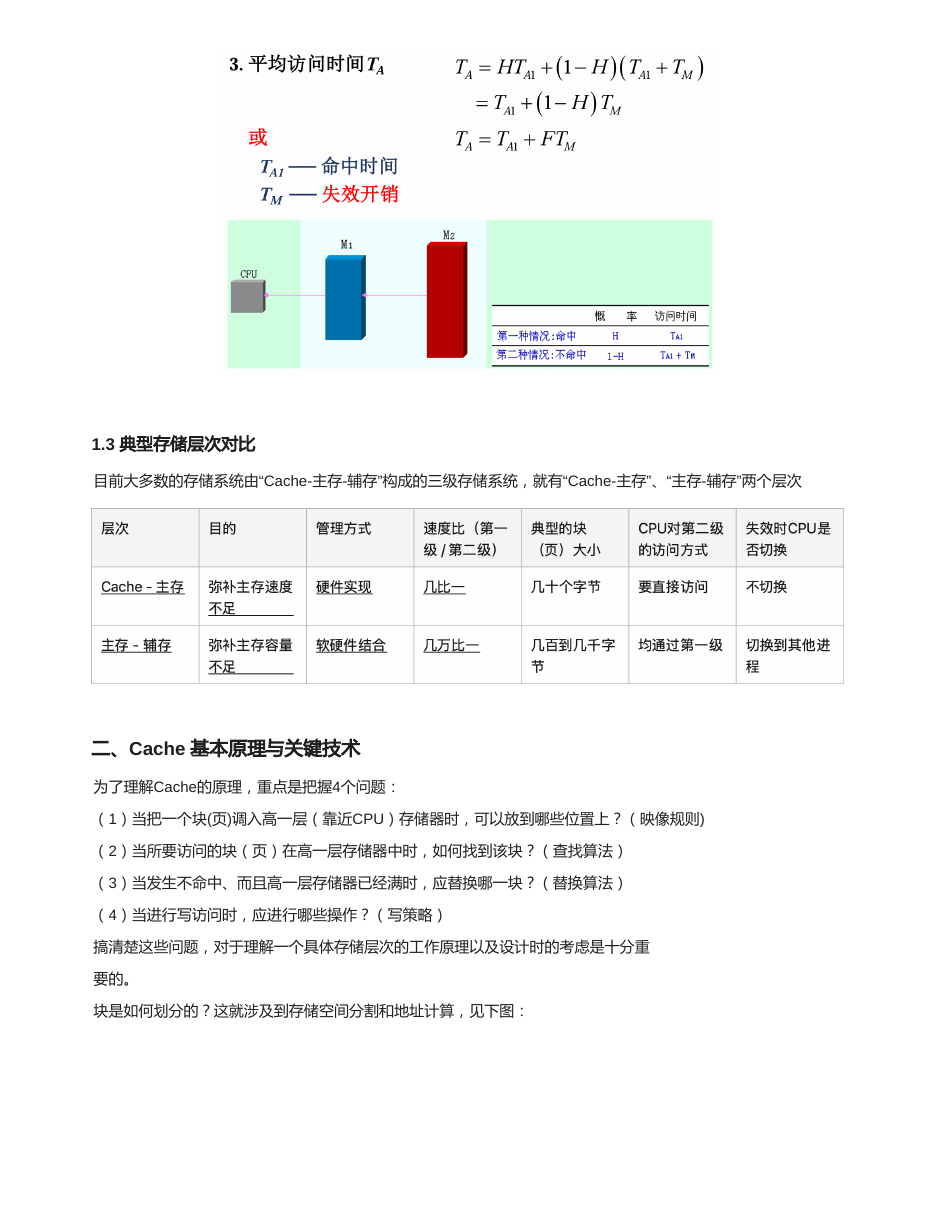

1. 为什么需要存储层次
理想存储器希望容量大、速度快、价格低，但现实中三者互相制约。层次化存储用小而快的上层存储保存热点数据，用大而慢的下层存储提供容量。
时间局部性
刚访问过的数据或指令，不久后很可能再次访问。
空间局部性
访问某地址后，很可能继续访问附近地址。
块传送
Cache 和主存通常按块交换数据，正是为了利用空间局部性。

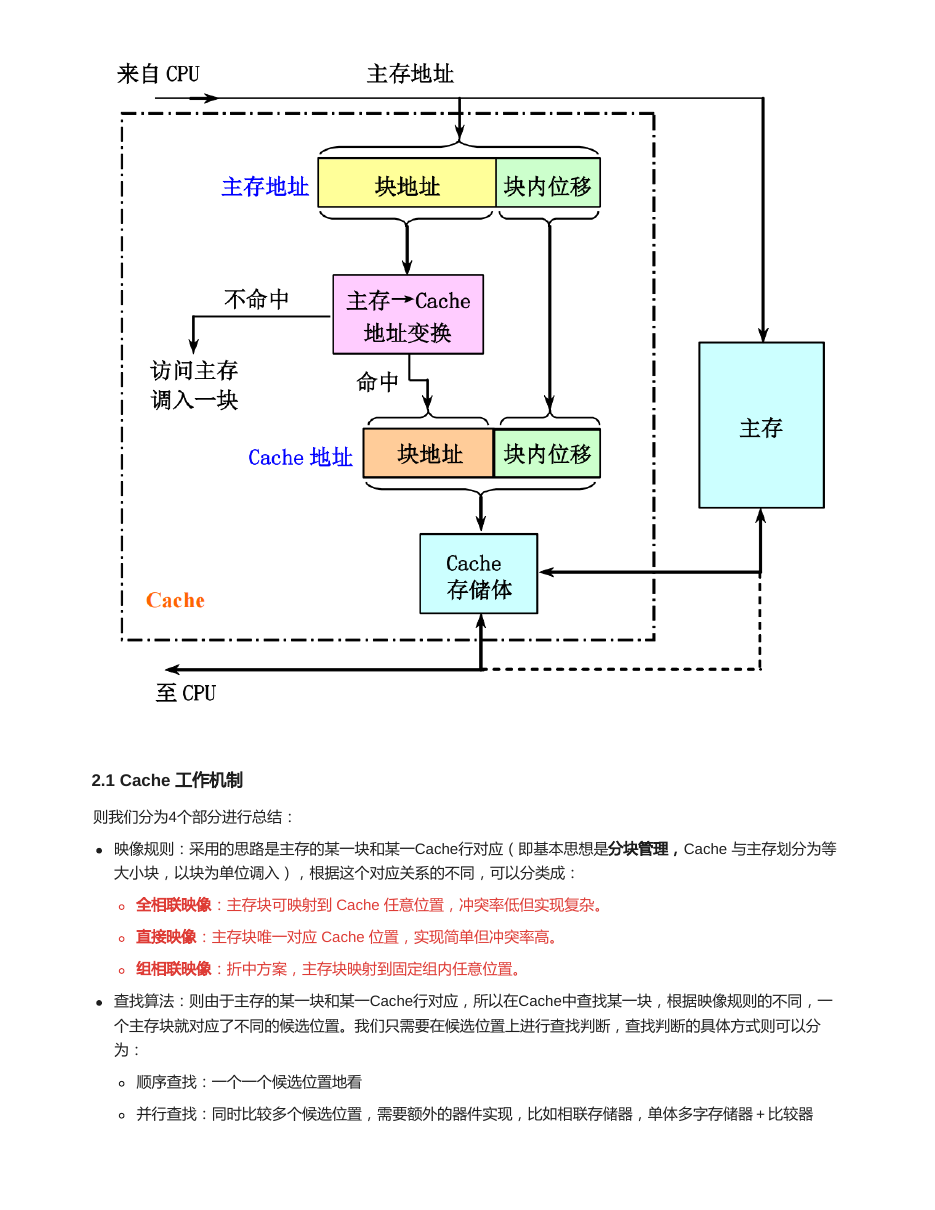

2. Cache 四个设计问题
| 问题 | 名称 | 常见答案 |
|---|---|---|
| 主存块调入 Cache 时放哪里？ | 映像规则 | 直接映像、全相联映像、组相联映像。 |
| 访问时怎么找到目标块？ | 查找算法 | 在候选位置比较标记，可顺序或并行查找。 |
| Cache 满了替换哪块？ | 替换算法 | 随机、FIFO、LRU。 |
| 写访问怎么处理？ | 写策略 | 写直达、写回；按写分配、不按写分配。 |
抓住“候选位置”直接映像只有一个候选位置；全相联任意位置都是候选；组相联只在对应组内找。

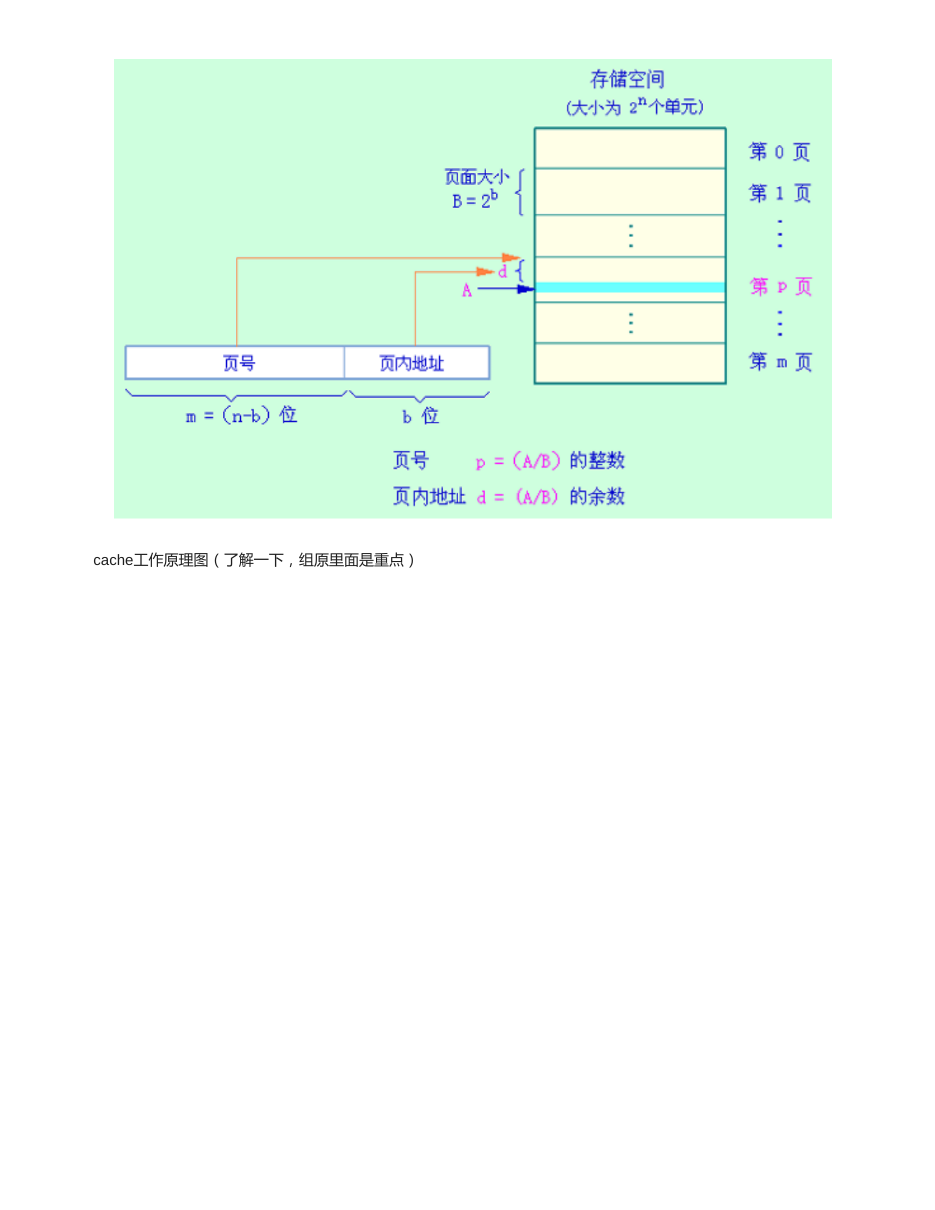

3. 映像规则与地址字段
| 映像方式 | 优点 | 缺点 | 地址直觉 |
|---|---|---|---|
| 直接映像 | 硬件简单、命中时间短。 | 冲突失效率高。 | 块号对 Cache 行数取模得到行号。 |
| 全相联映像 | 冲突少，替换灵活。 | 需要比较所有标记，硬件复杂。 | 没有固定索引，主要靠标记比较。 |
| 组相联映像 | 折中方案。 | 相联度提高会增加比较器和命中时间。 | 先定位组，再在组内比较路。 |
块内偏移位数 = log2(块大小 Byte 数)
组索引位数 = log2(Cache 组数)
标记位数 = 地址总位数 - 组索引位数 - 块内偏移位数

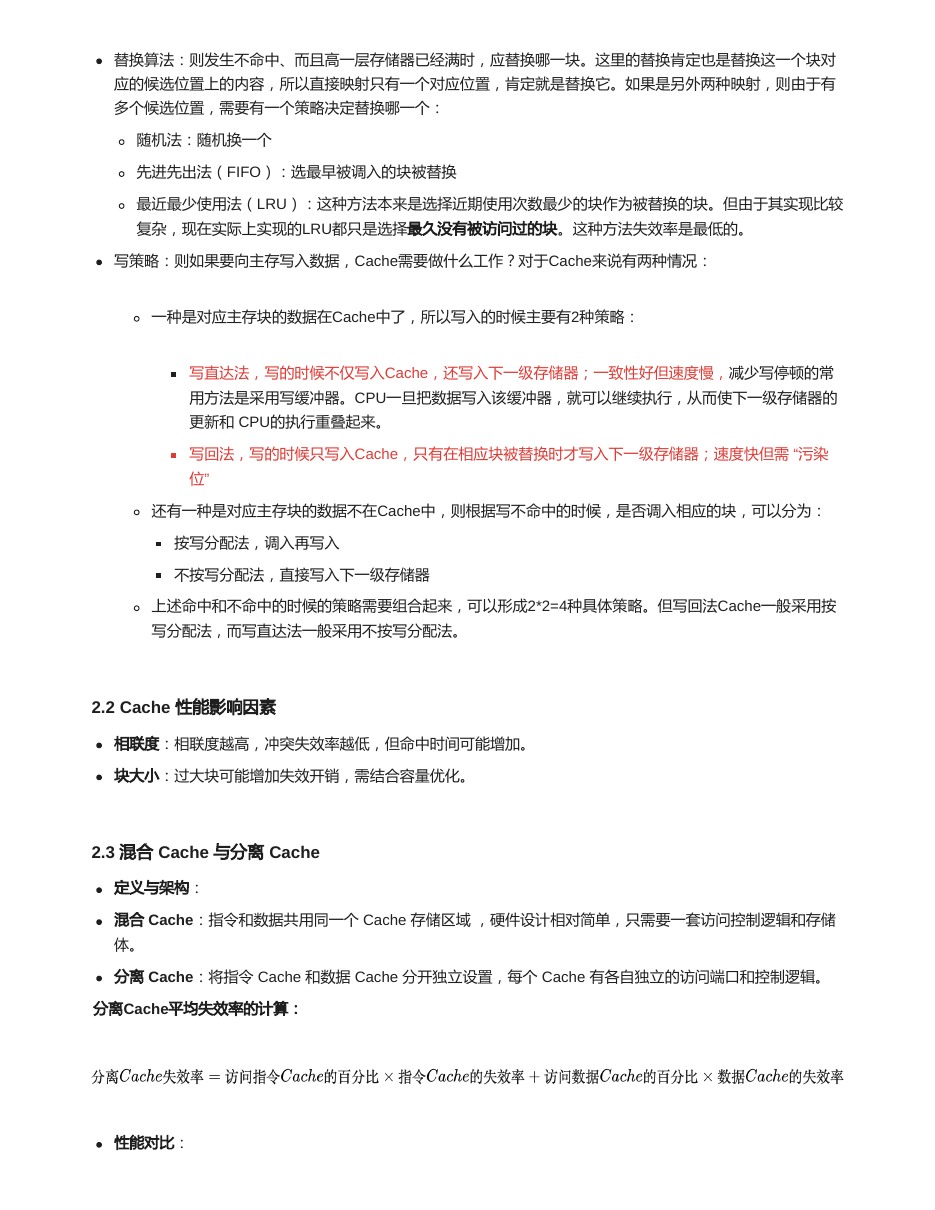

4. 替换算法与写策略
替换算法
- 随机法：实现简单。
- FIFO：替换最早调入的块。
- LRU：替换最久未被访问的块，通常失效率较低但实现复杂。
写策略组合
- 写命中：写直达或写回。
- 写不命中：按写分配或不按写分配。
- 常见搭配：写回 + 按写分配；写直达 + 不按写分配。
写直达一致性好但写流量大，可用写缓冲器减少 CPU 等待；写回速度快但需要污染位，替换脏块时才写回下一级。

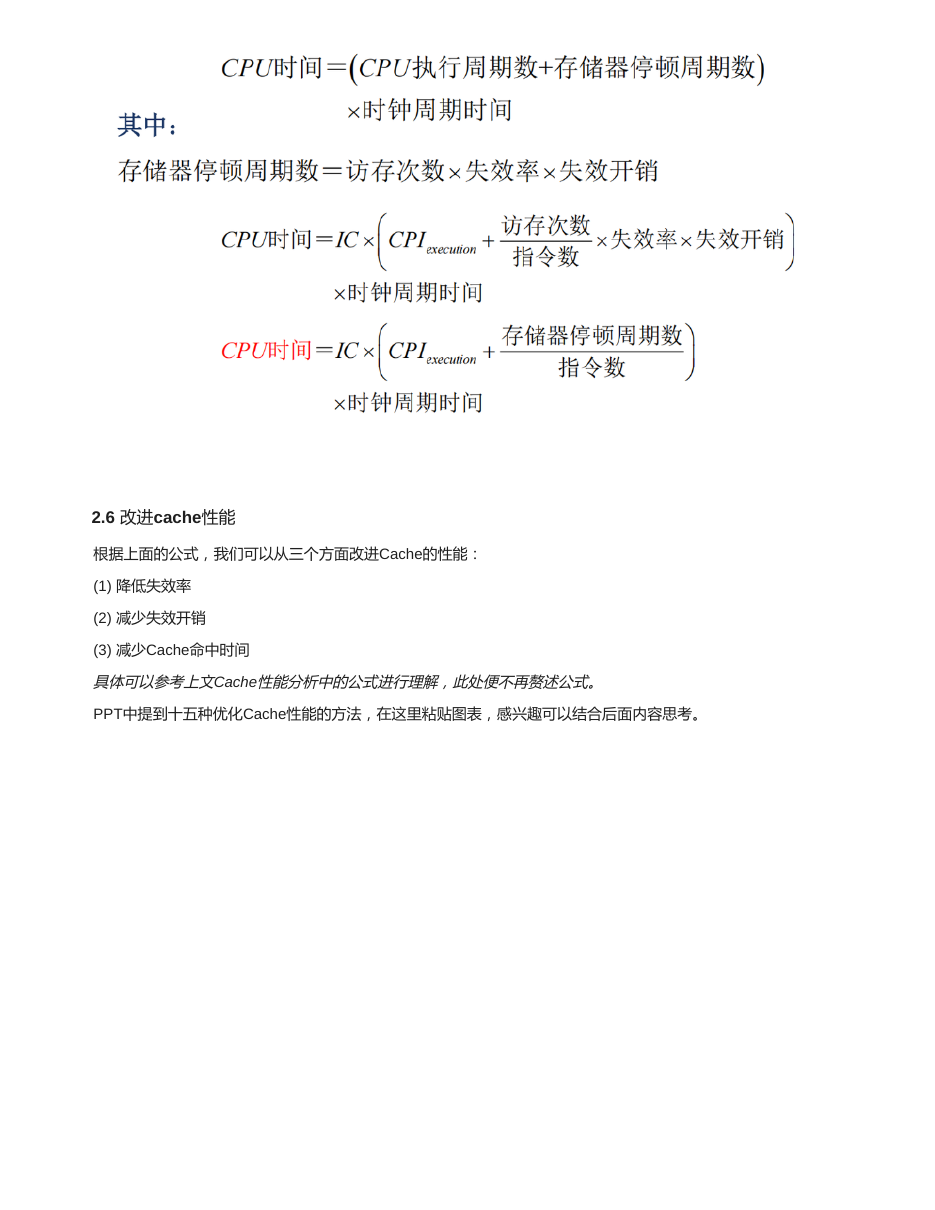

5. Cache 性能公式
AMAT = 命中时间 + 失效率 × 失效开销
CPU 时间 = IC × (基础 CPI + 存储器停顿周期数) × 时钟周期时间
平均访问时间衡量存储访问本身，但最终比较系统性能时常常要回到 CPU 时间。
两级 Cache
L1 失效开销 = L2 命中时间 + L2 局部失效率 × L2 失效开销
全局失效率 = 该级失效次数 / 所有访存次数；局部失效率 = 该级失效次数 / 到达该级的访存次数

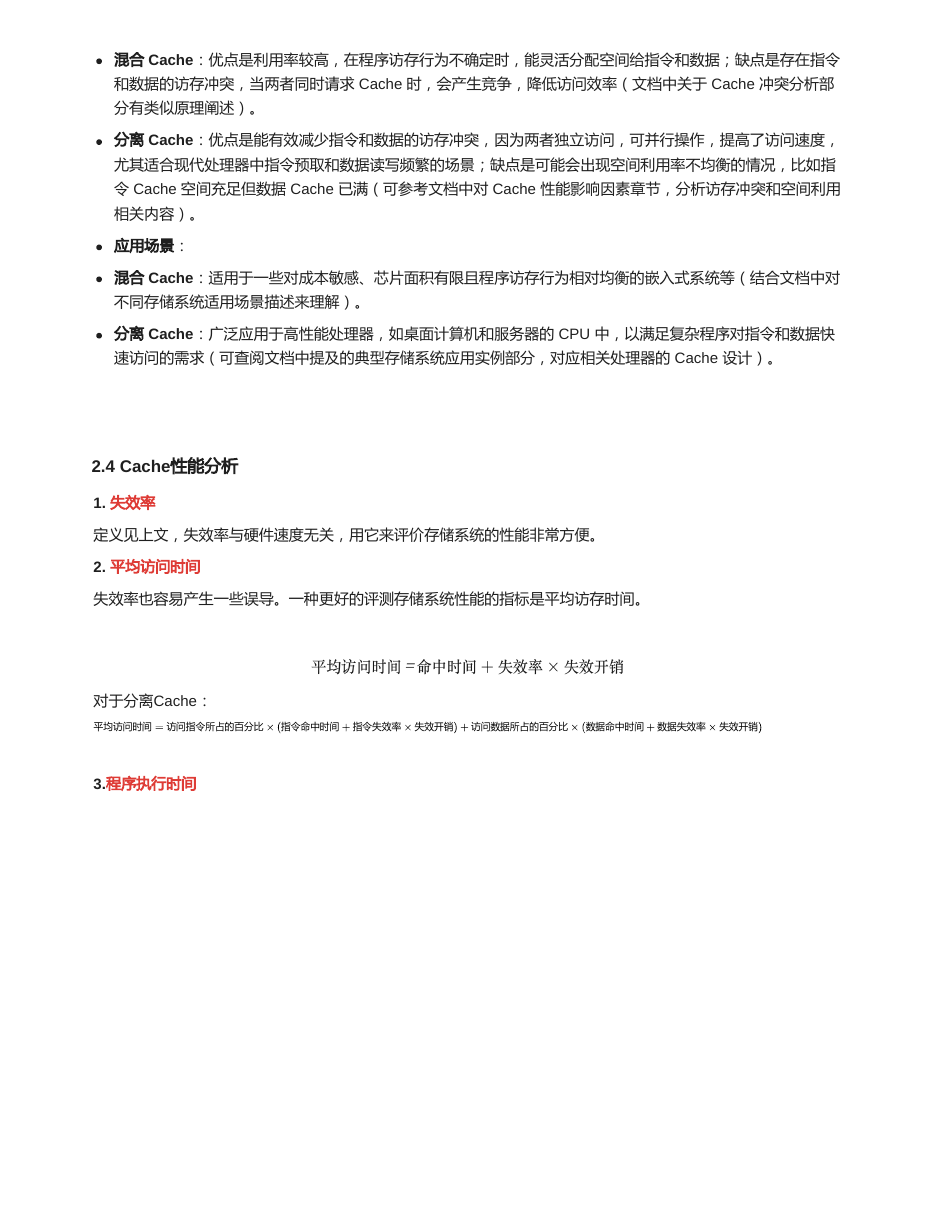

6. 混合 Cache 与分离 Cache
| 结构 | 含义 | 优点 | 缺点 |
|---|---|---|---|
| 混合 Cache | 指令和数据共用同一个 Cache。 | 空间利用更灵活，硬件相对简单。 | 取指和访数据可能争用同一 Cache 端口。 |
| 分离 Cache | 指令 Cache 和数据 Cache 分开。 | 取指和访数据可并行，减少结构冲突。 | 可能出现指令 Cache 空闲而数据 Cache 紧张的空间不均衡。 |
分离 Cache 平均失效率 = 指令访问比例 × 指令 Cache 失效率 + 数据访问比例 × 数据 Cache 失效率
题目若给“75% 访存为取指，25% 为数据访问”，就按比例加权计算分离 Cache 的平均失效率或平均访问时间。

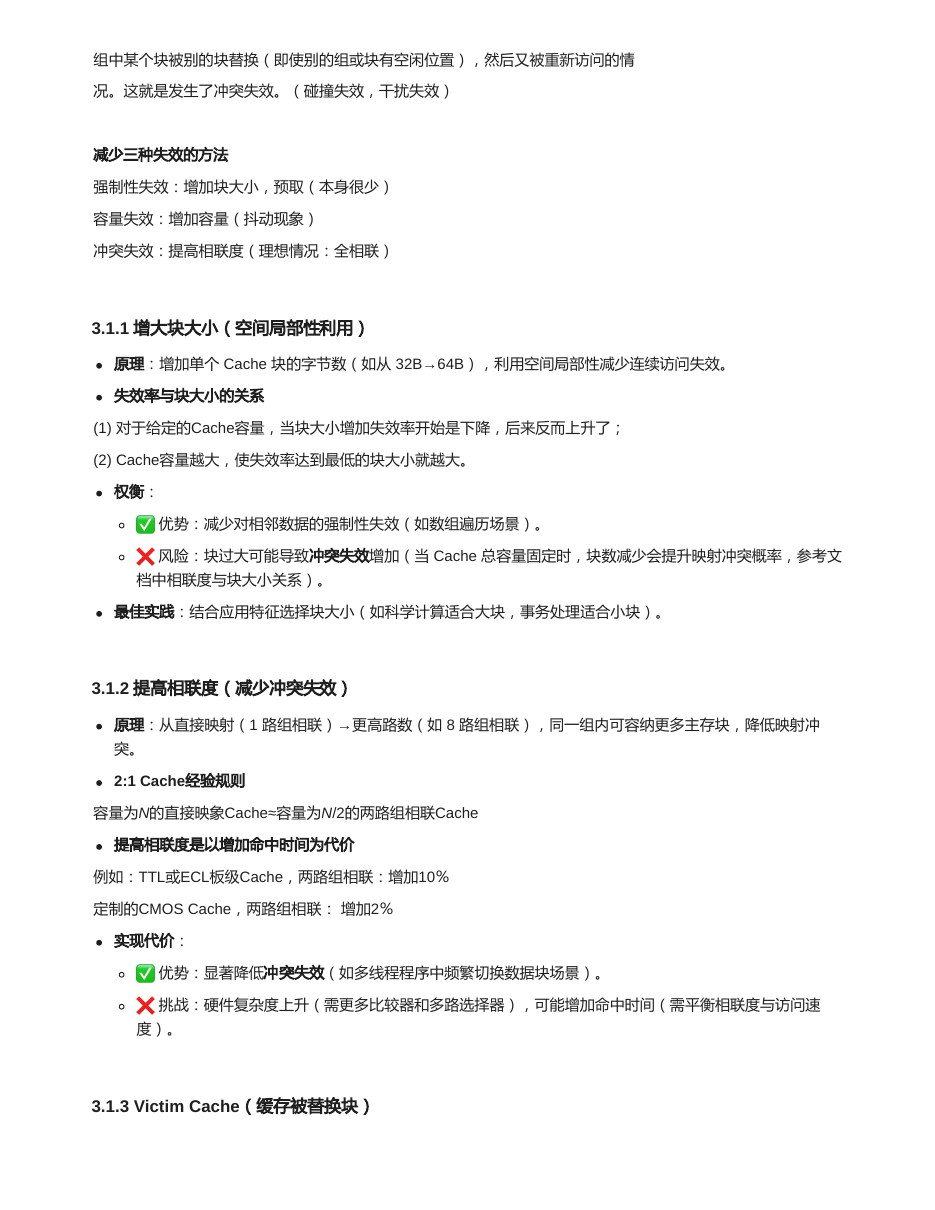

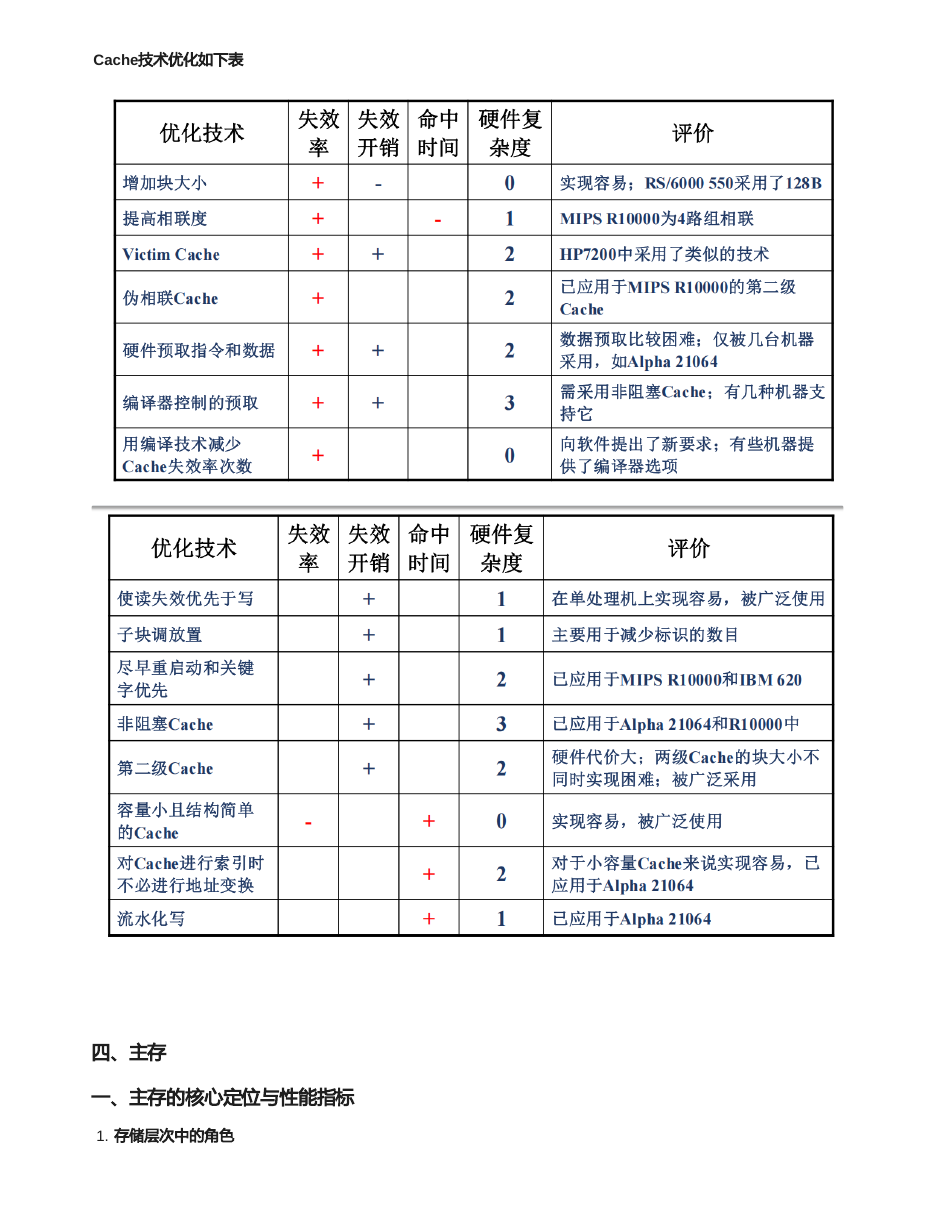

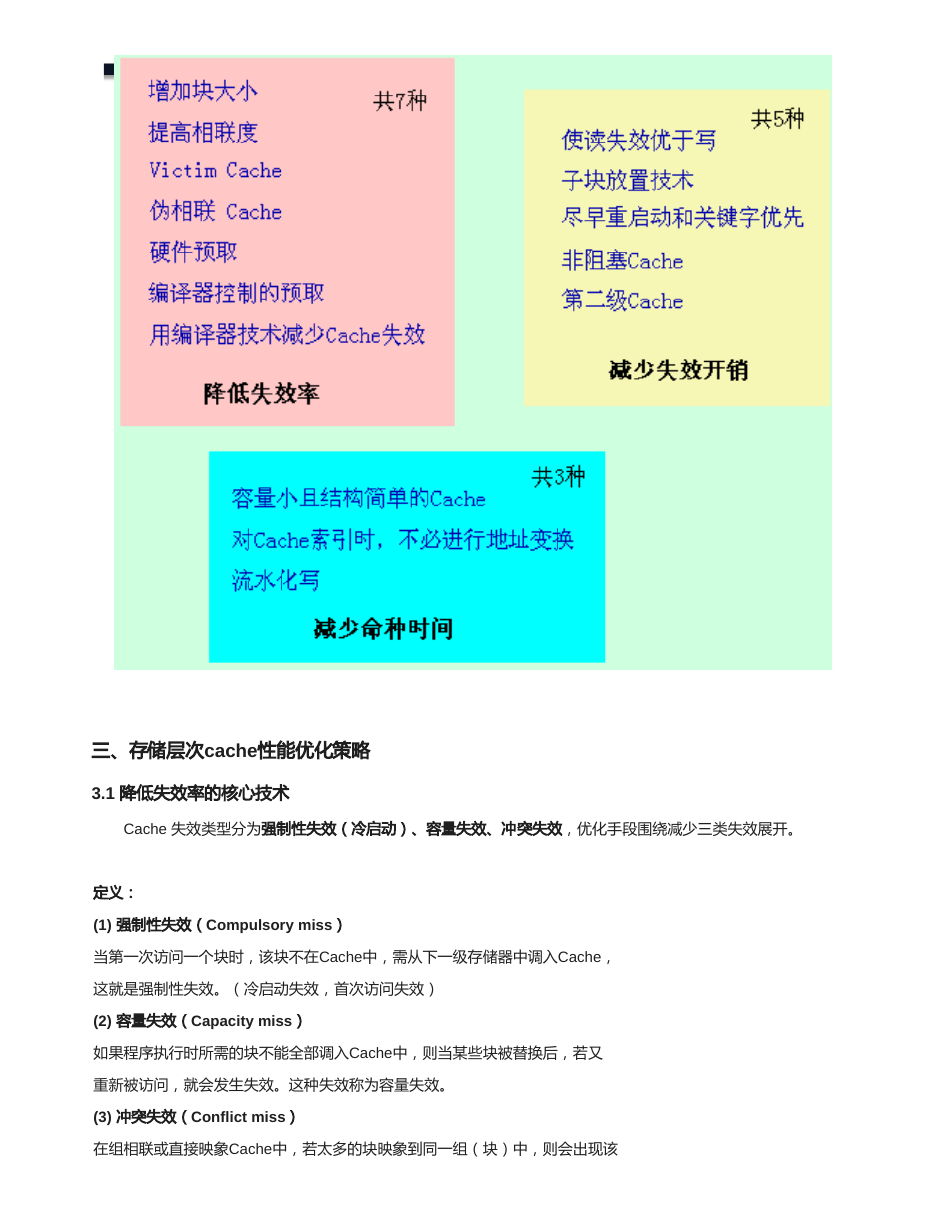

7. 三类失效与优化
| 失效类型 | 原因 | 优化思路 |
|---|---|---|
| 强制性失效 | 第一次访问某块，Cache 中一定没有。 | 增大块大小、预取。 |
| 容量失效 | 工作集大于 Cache 容量，块被换出后又访问。 | 增加 Cache 容量，改善程序局部性。 |
| 冲突失效 | 多个常用块映射到同一组或同一行。 | 提高相联度、Victim Cache、伪相联 Cache。 |
- 块大小增大最初会降低失效率，但过大时块数减少，冲突和失效开销可能上升。
- 2:1 经验规则：容量为 N 的直接映像 Cache 失效率，常接近容量为 N/2 的两路组相联 Cache。

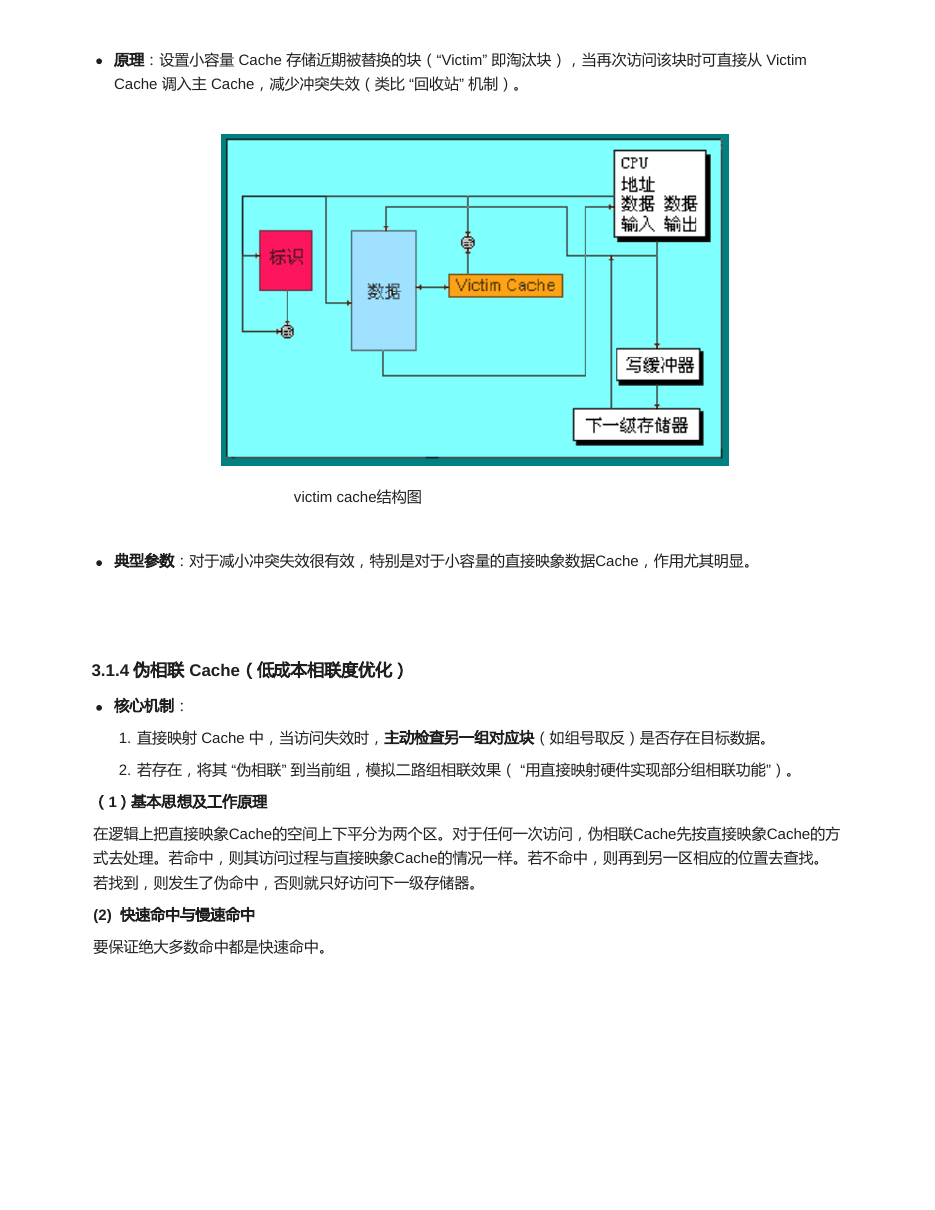

- Victim Cache 对小容量直接映像数据 Cache 的冲突失效尤其有效。

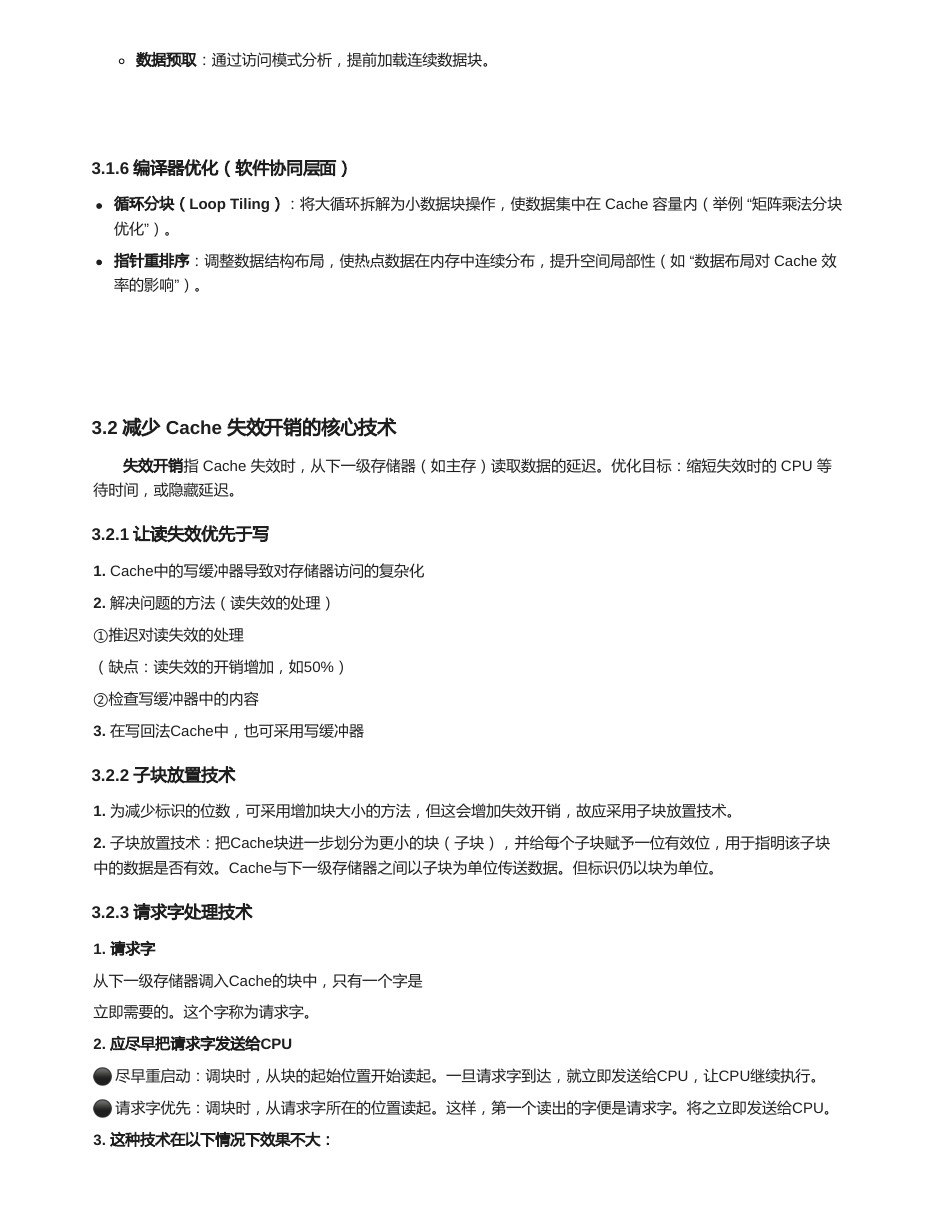

8. 减少失效开销与命中时间
读失效优先于写
检查写缓冲器，避免读请求被等待写回拖慢。
子块放置
标记仍按大块，传送按子块，减少失效开销。
请求字优先
先把 CPU 立即需要的字送回来，让 CPU 尽快继续执行。

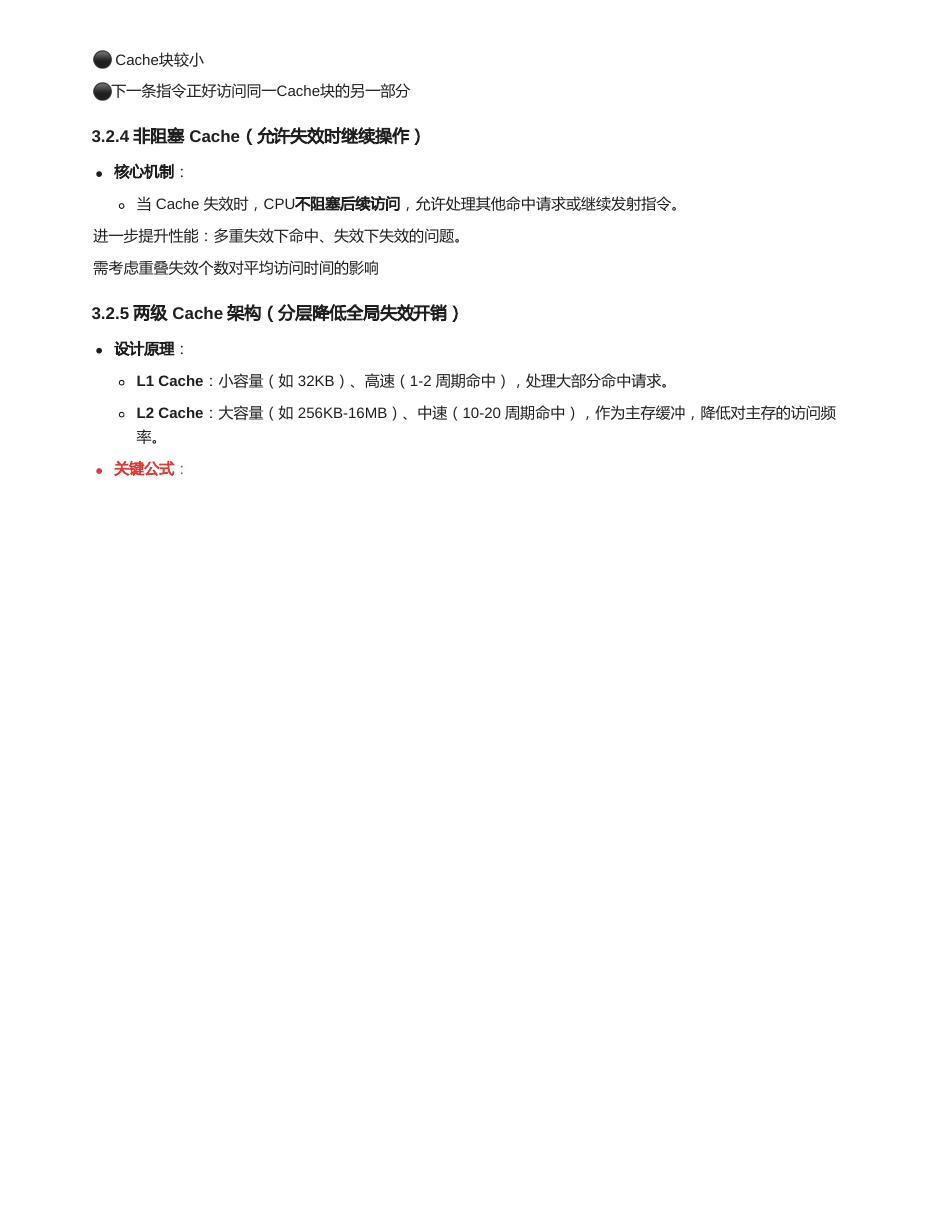

非阻塞 Cache
Cache miss 时允许后续命中继续处理，隐藏部分等待。
减少命中时间的核心是小而简单：L1 Cache 容量不宜过大，结构不宜过复杂，否则可能限制处理器时钟频率。

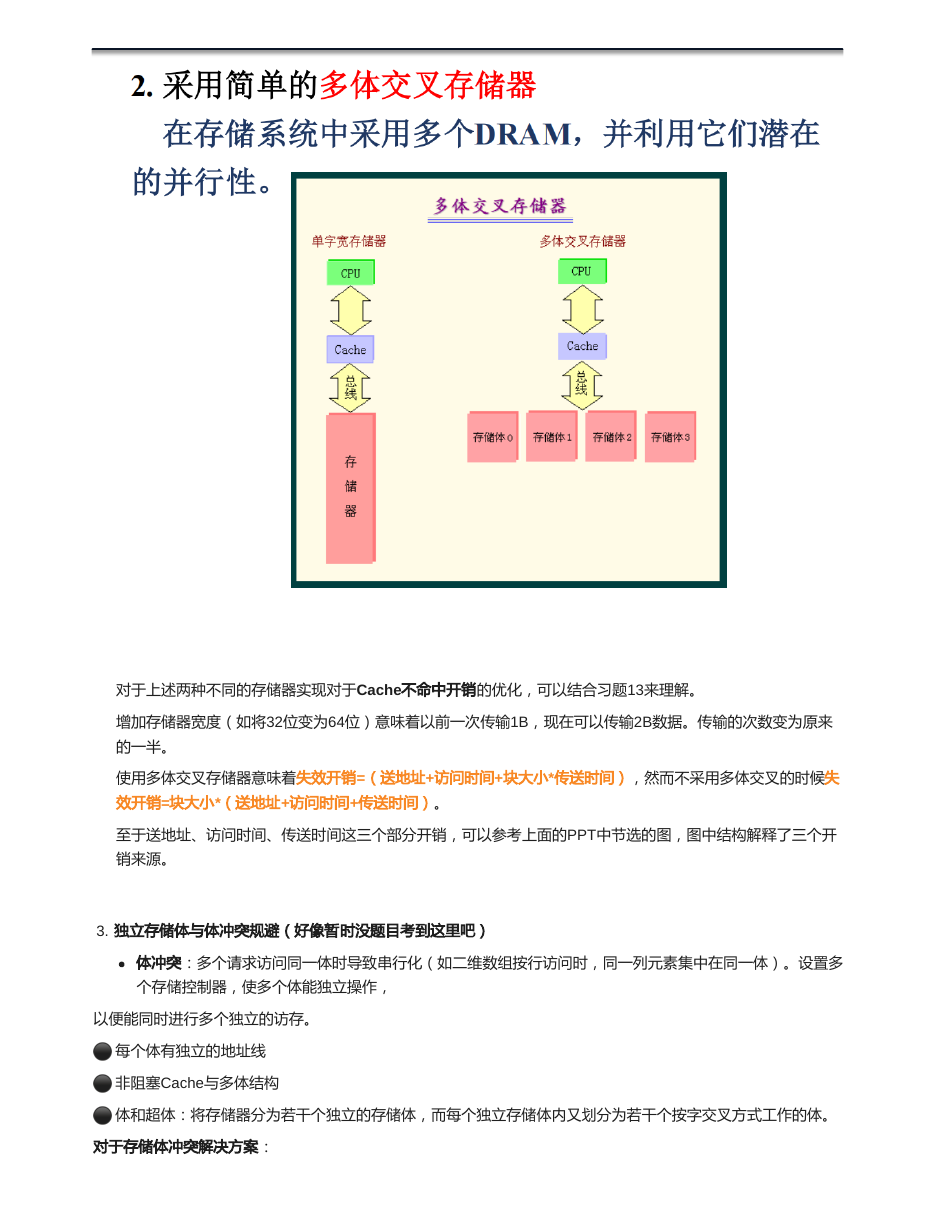

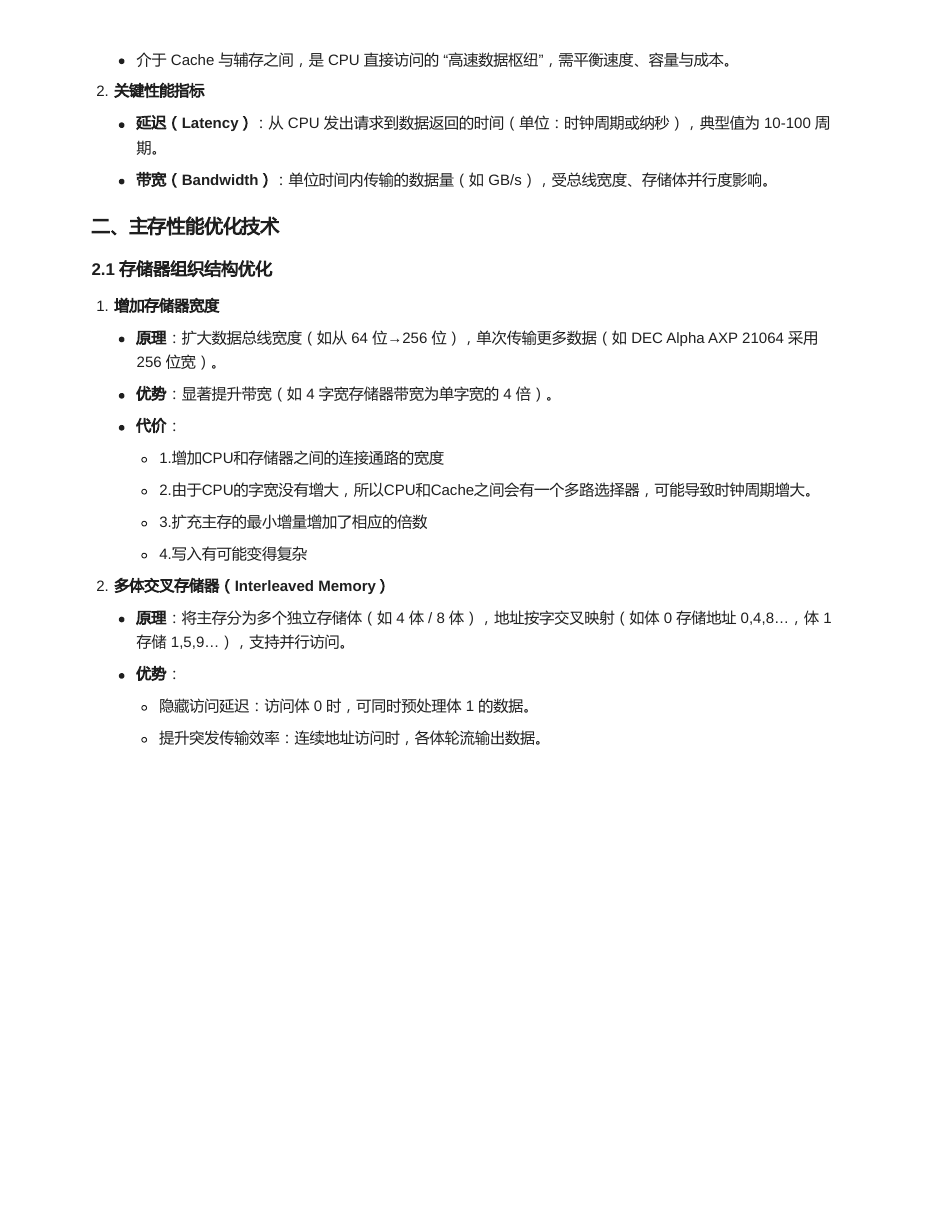

9. 主存：延迟与带宽
主存位于 Cache 和辅存之间，性能主要看延迟和带宽。Cache 不命中开销常常由送地址、访问时间、数据传输时间构成。
| 技术 | 作用 | 题目里的体现 |
|---|---|---|
| 增加存储器宽度 | 一次传更多数据，提高带宽。 | 同一 Cache 块需要的传输次数减少。 |
| 多体交叉存储器 | 连续地址分布在不同存储体，可并行访问。 | 失效开销可写成送地址 + 访问时间 + 块大小 × 传送时间。 |
| 独立存储体 | 多个体各自有控制线路，支持多个独立访存。 | 要注意体冲突和地址映射。 |
做题抓手看到“块大小、总线宽度、传送时间”，大概率是在算 Cache 不命中开销；看到“多体交叉”，要判断是否能把多次访问并行展开。
10. 考前抓手
11. 公式总表与变量含义
| 题型 | 公式 | 变量提醒 |
|---|---|---|
| 地址拆分 | 块内偏移 = log2(块大小)；组索引 = log2(组数)；标记 = 地址位数 - 组索引 - 块内偏移 | 块大小通常按 Byte 算，注意字地址/字节地址。 |
| 平均访存时间 | AMAT = 命中时间 + 失效率 x 失效开销 | 失效率用小数，不要把百分数直接代入。 |
| 分离 Cache | AMAT = Pi(Hi + MRiPi) + Pd(Hd + MRdPd) | Pi/Pd 是指令/数据访问比例。 |
| 两级 Cache | AMAT = H1 + MR1(H2 + MR2P2) | MR2 是 L2 局部失效率，若题目给全局失效率要先换算。 |
| 存储器停顿 | 停顿周期/指令 = 访存次数/指令 x 失效率 x 失效开销 | 取指本身也算访存，Load/Store 还会增加数据访存。 |
| CPU 时间 | CPU 时间 = IC x (基础 CPI + 存储停顿周期/指令) x 时钟周期 | 比较系统性能时最终回到 CPU 时间。 |

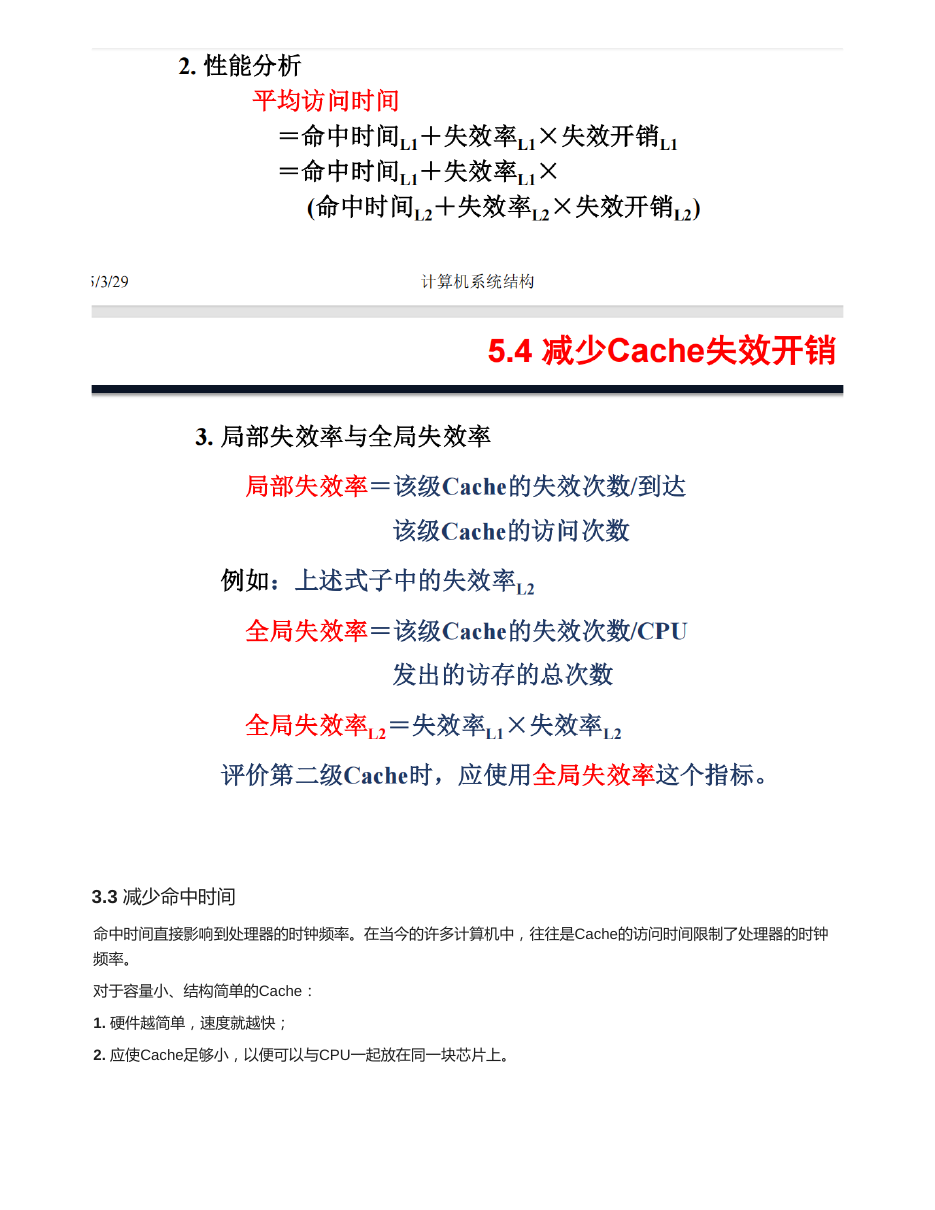

局部失效率与全局失效率
局部失效率 = 该级 Cache 失效次数 / 到达该级 Cache 的访问次数
全局失效率 = 该级 Cache 失效次数 / 所有访存次数
L2 全局失效率 = L1 失效率 x L2 局部失效率
评价第二级 Cache 时，更应该看全局失效率；计算 L1 失效开销时，用 L2 局部失效率。
12. 习题套路精讲
套路一：平均访存时间再转 CPU 时间
先列 AMAT，找命中时间、失效率、失效开销。
如果结构改变会影响 CPU 时钟周期，比如组相联使时钟周期变为 1.10 倍，要同时改时钟周期。
再列 CPU 时间，基础 CPI 表示“都命中时”的 CPI，后面加存储停顿。
CPU 时间 = IC x (CPI命中 + 每条指令平均访存次数 x MR x MP) x ClockCycle
套路二：两级 Cache
L1 失效开销 = H2 + MR2(local) x P2
AMAT = H1 + MR1 x (H2 + MR2(local) x P2)
例：L1 访问 1000 次失效 40 次，L2 失效 20 次，则 L1 失效率 = 40/1000 = 4%，L2 局部失效率 = 20/40 = 50%，L2 全局失效率 = 20/1000 = 2%。
套路三：比较 L2 相联度
资料习题中直接映像 L2：H2 = 10 周期，MR2 = 25%，P2 = 50 周期。
L1 失效开销(直接映像 L2) = 10 + 25% x 50 = 22.5 周期
两路组相联 L2：局部失效率降到 20%，但命中时间增加 0.1 个 CPU 周期。
L1 失效开销(两路 L2) = 10.1 + 20% x 50 = 20.1 周期
结论：要同时看命中时间增加和失效率下降，不能只看其中一个。

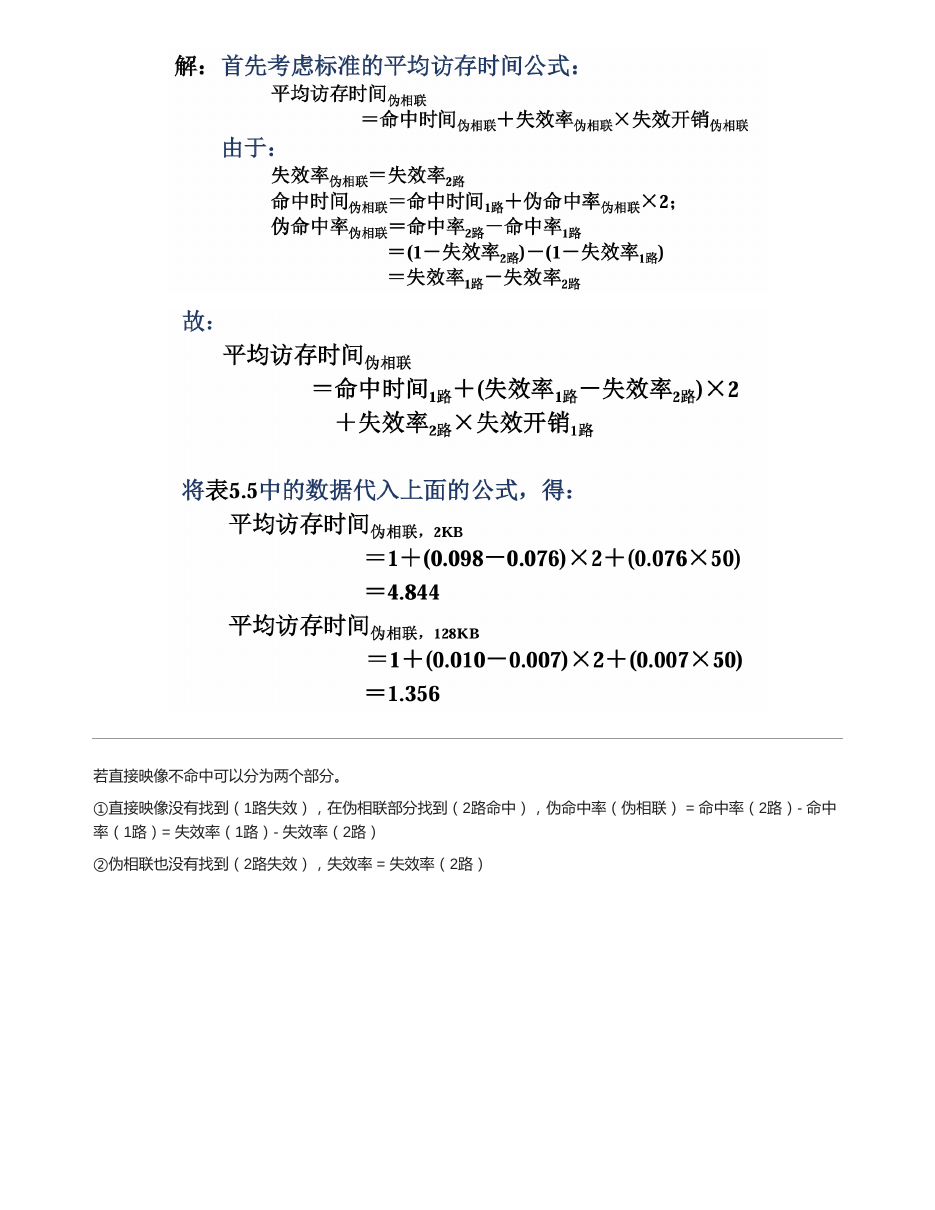

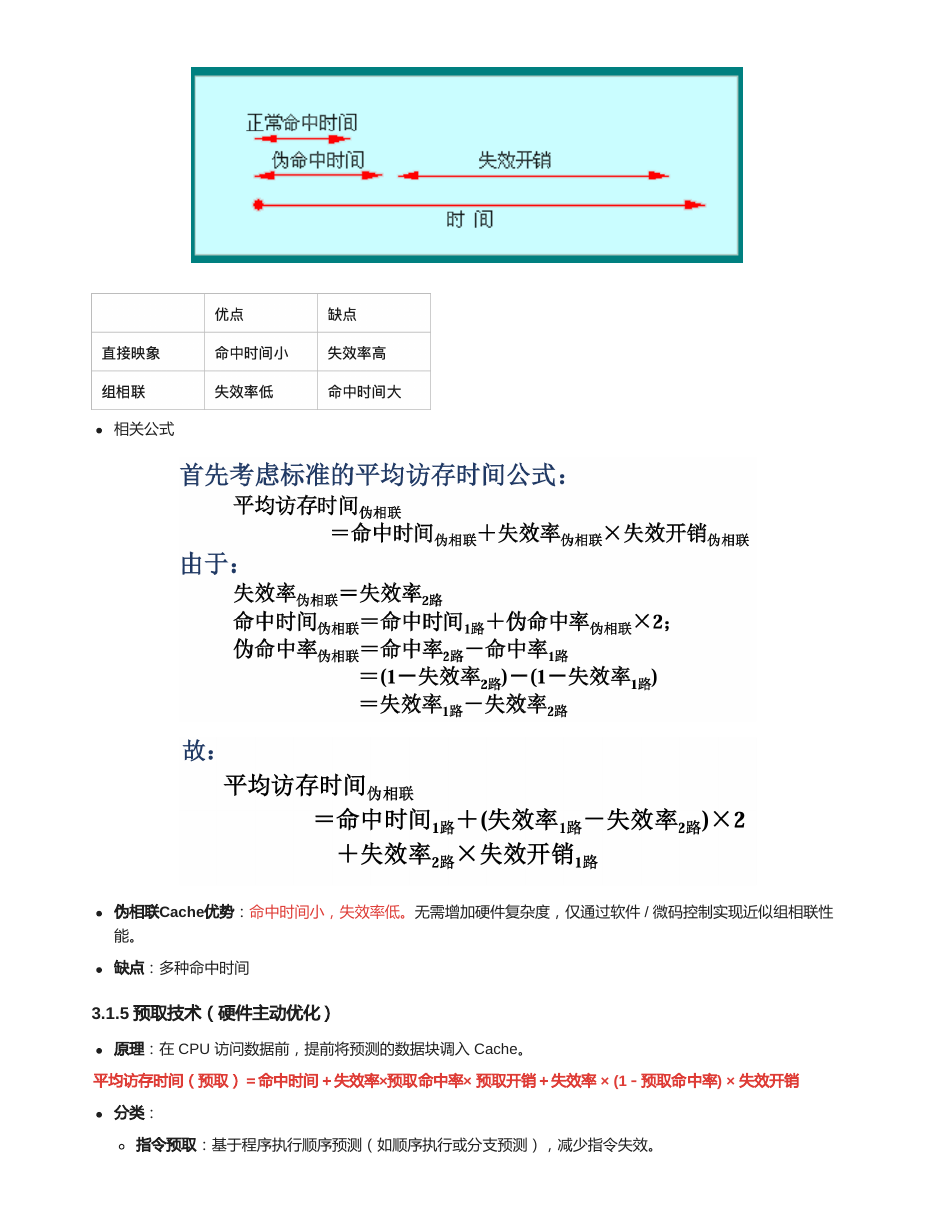

套路四：伪相联 Cache
伪命中率 = 直接映像失效率 - 两路组相联失效率
AMAT伪相联 = H1 + (MR1 - MR2) x 伪命中开销 + MR2 x 失效开销
直接映像第一次没命中、另一区命中叫伪命中；两路也找不到才是真失效。

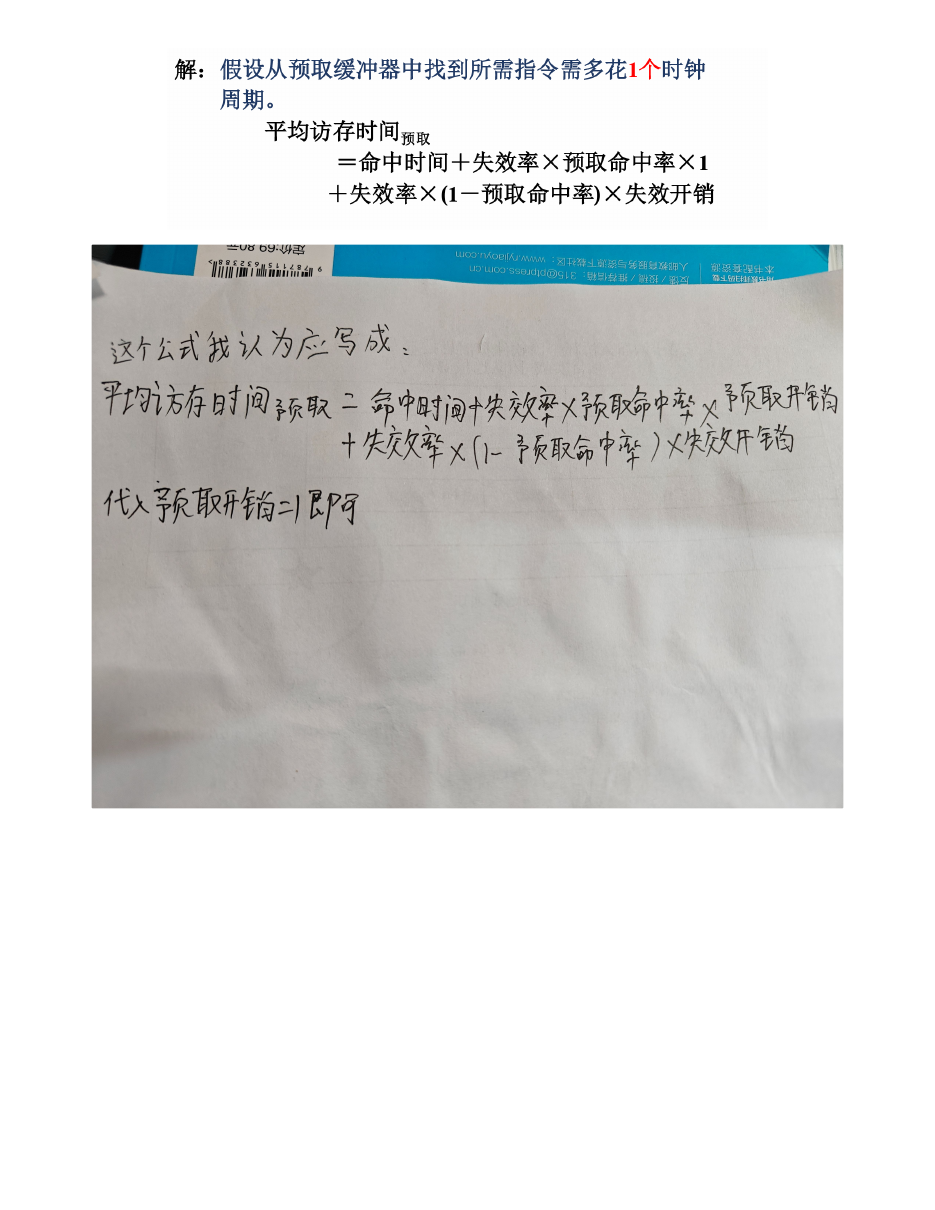

套路五：预取
AMAT预取 = 命中时间 + MR x 预取命中率 x 预取开销 + MR x (1 - 预取命中率) x 失效开销
预取命中率表示“本来会失效的访问中，有多少被预取提前解决”。

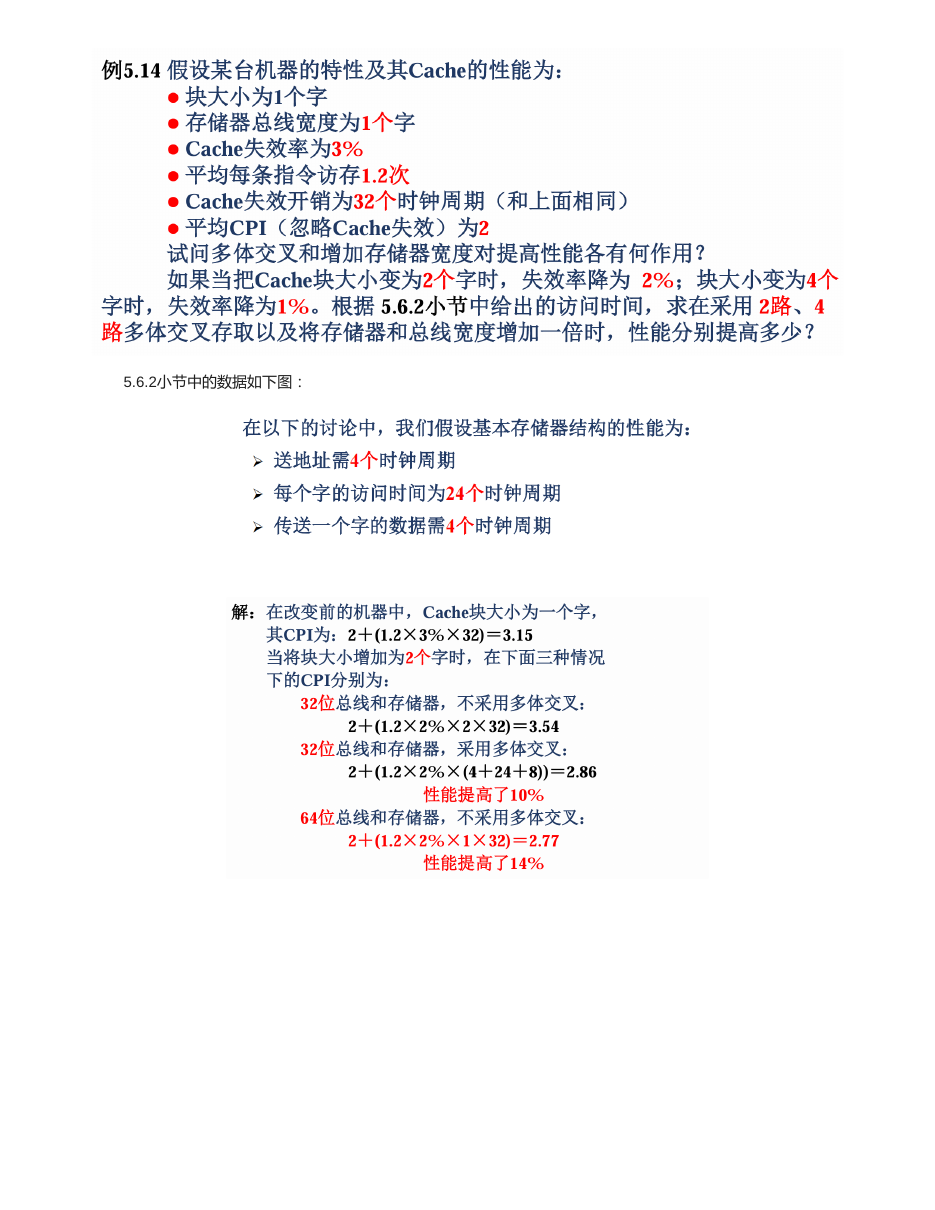

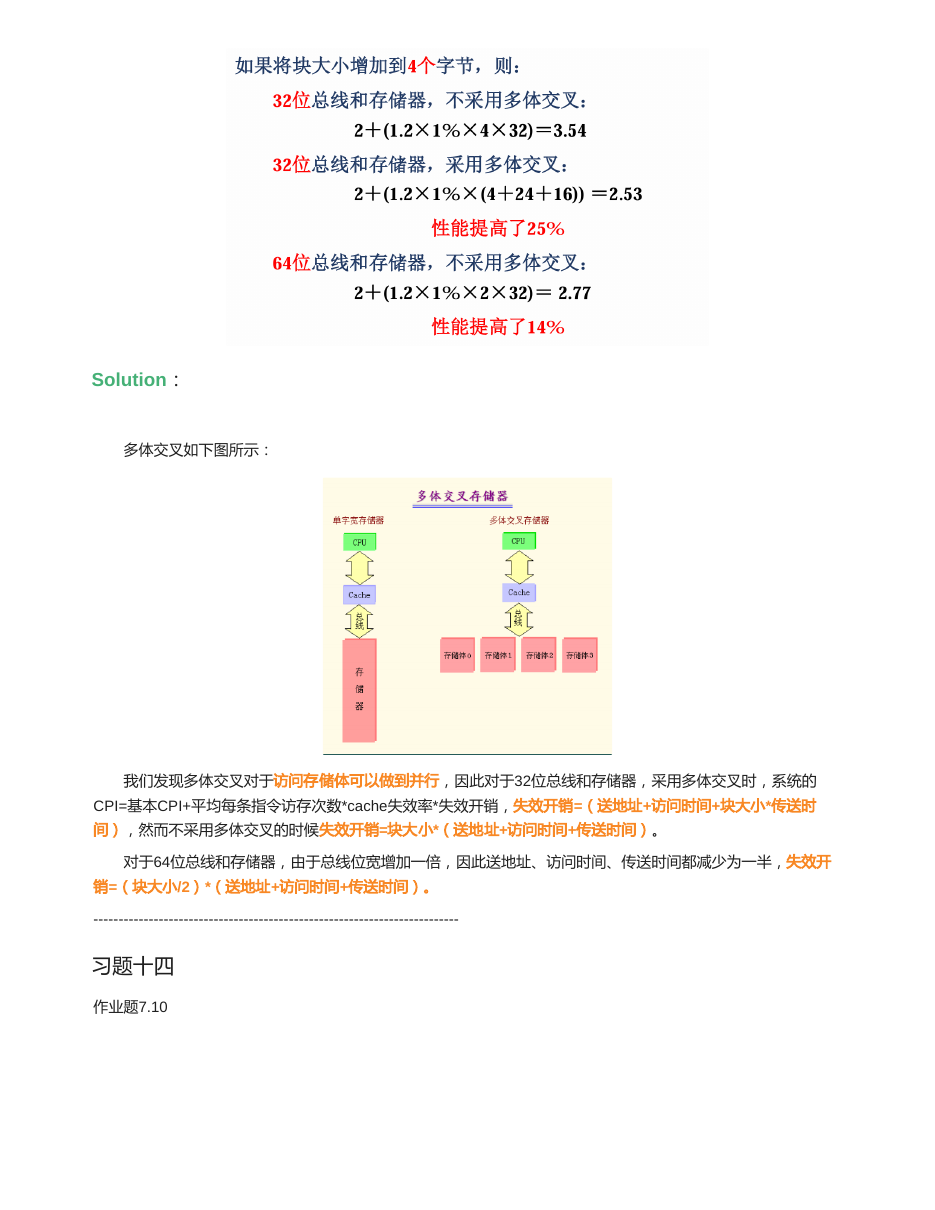

套路六：主存带宽和失效开销
| 结构 | 失效开销模型 |
|---|---|
| 普通窄主存 | 块大小 x (送地址 + 访问时间 + 传送时间) |
| 多体交叉 | 送地址 + 访问时间 + 块大小 x 传送时间 |
| 总线/存储器加宽 r 倍 | (块大小/r) x (送地址 + 访问时间 + 传送时间) |

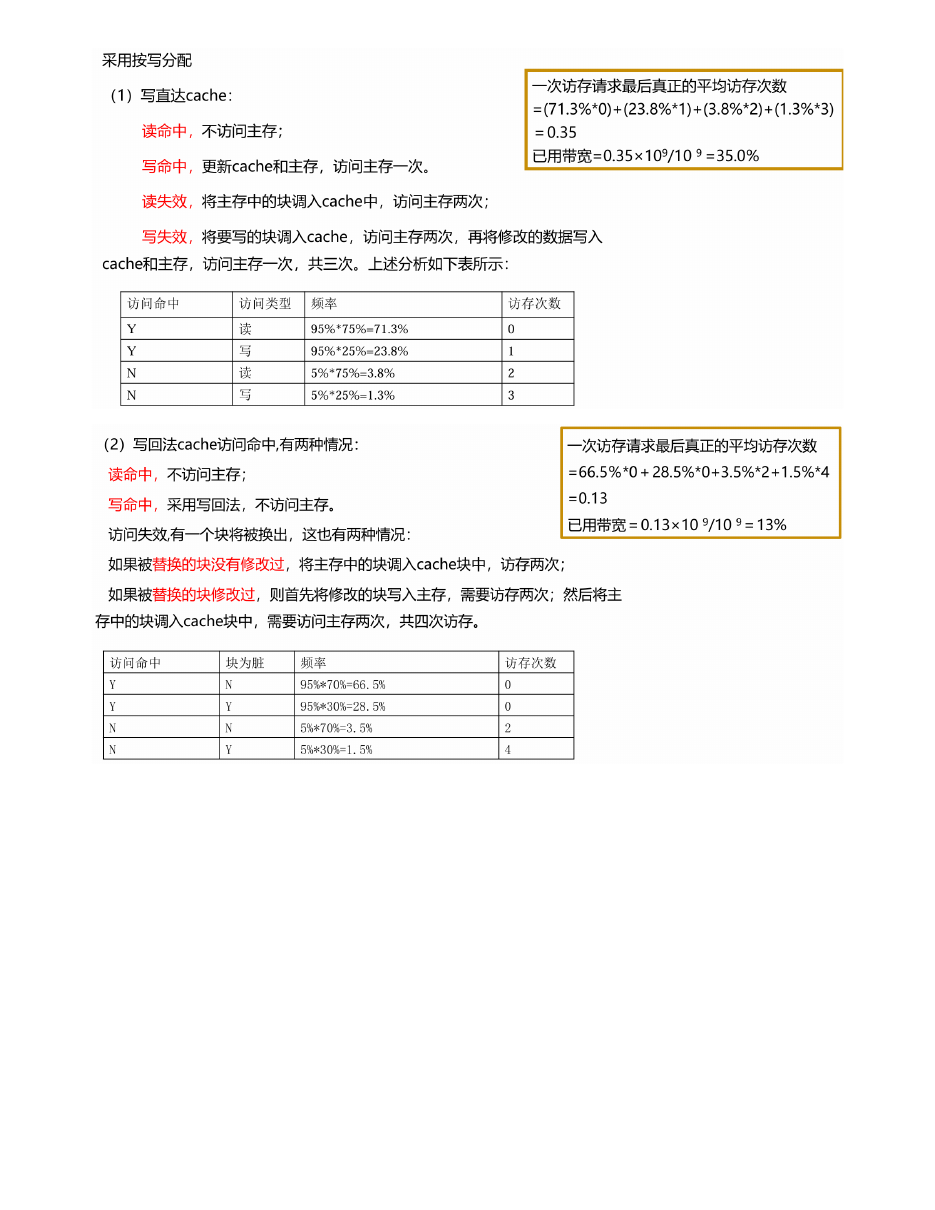

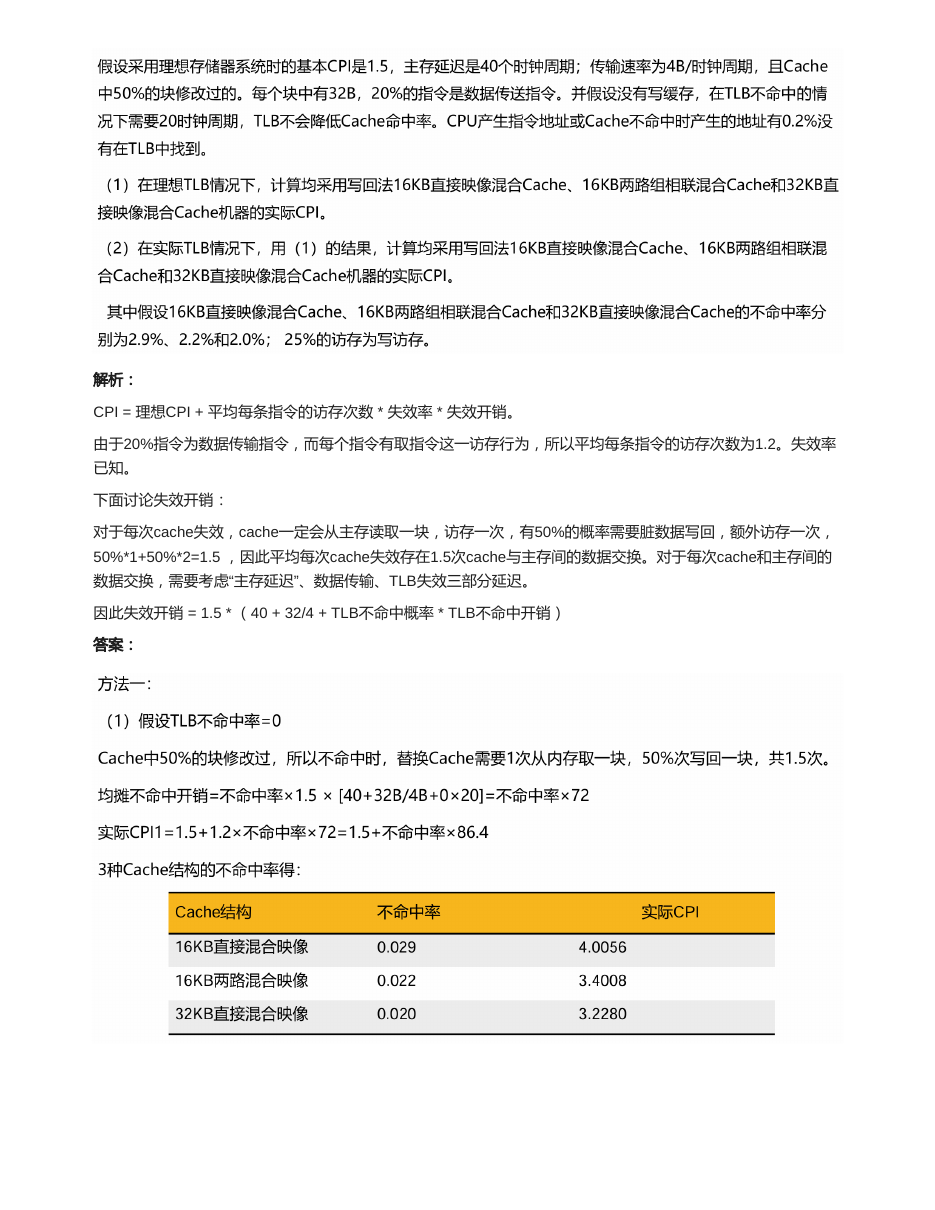

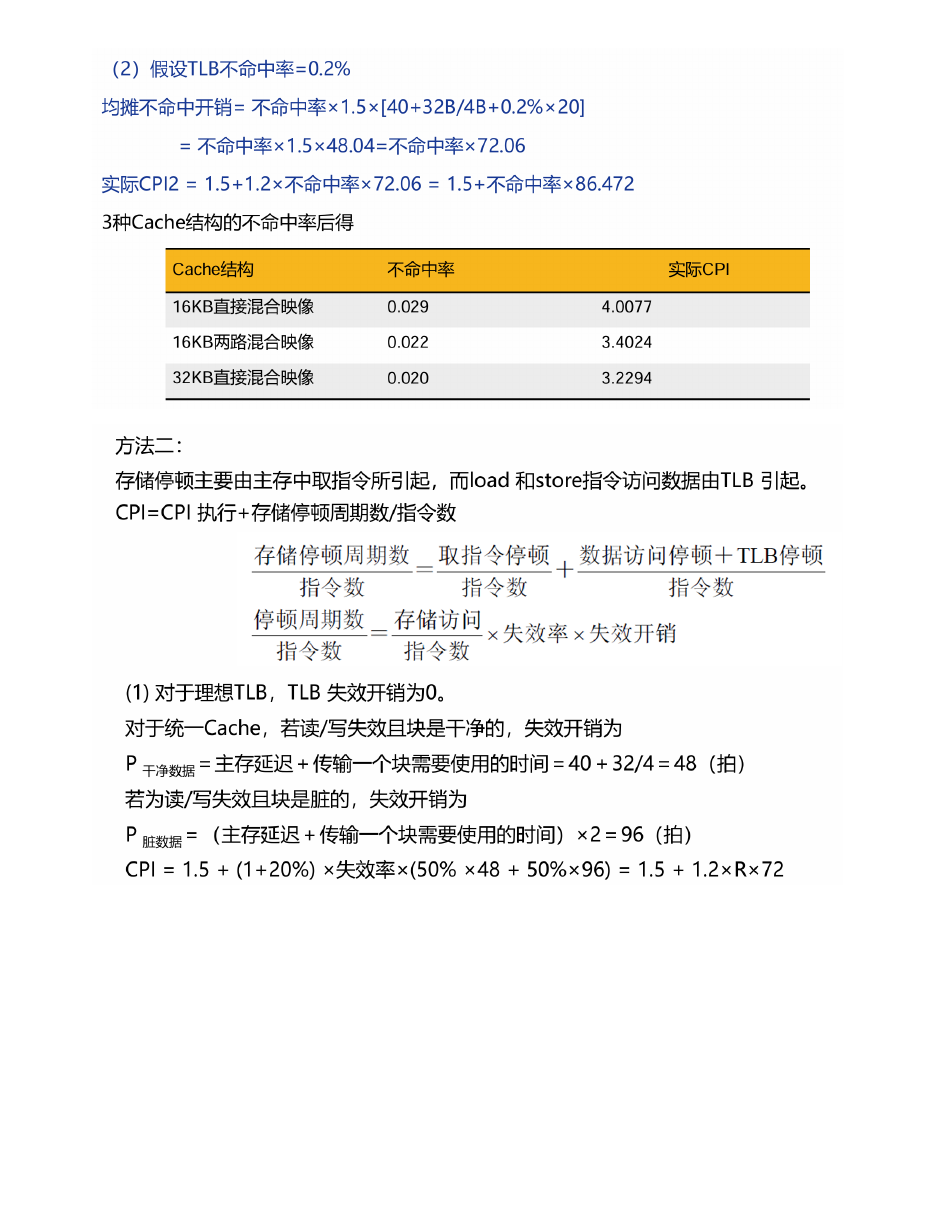

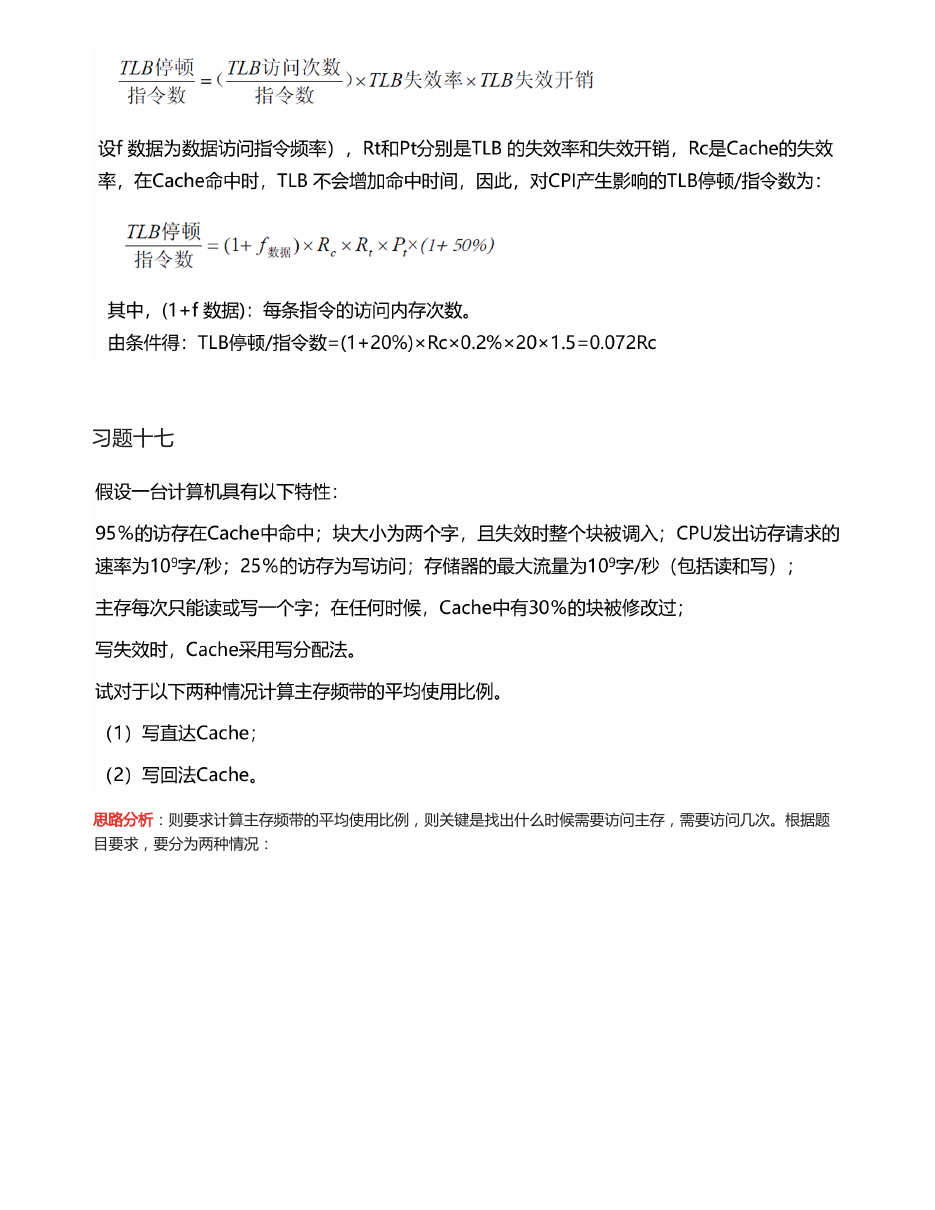

套路七：脏块写回 + TLB
如果每次 Cache 失效一定读入一个块，且有 50% 概率需要脏块写回，则平均每次失效的数据交换次数为：
0.5 x 1 + 0.5 x 2 = 1.5
若主存延迟 40 周期，块大小 32B，每次传 4B，TLB 不命中率 0.2%，TLB 不命中开销 20 周期：
失效开销 = 1.5 x (40 + 32/4 + 0.2% x 20) = 72.06 周期
CPI = 基础 CPI + 平均每条指令访存次数 x MR x 失效开销
13. 原题练习区

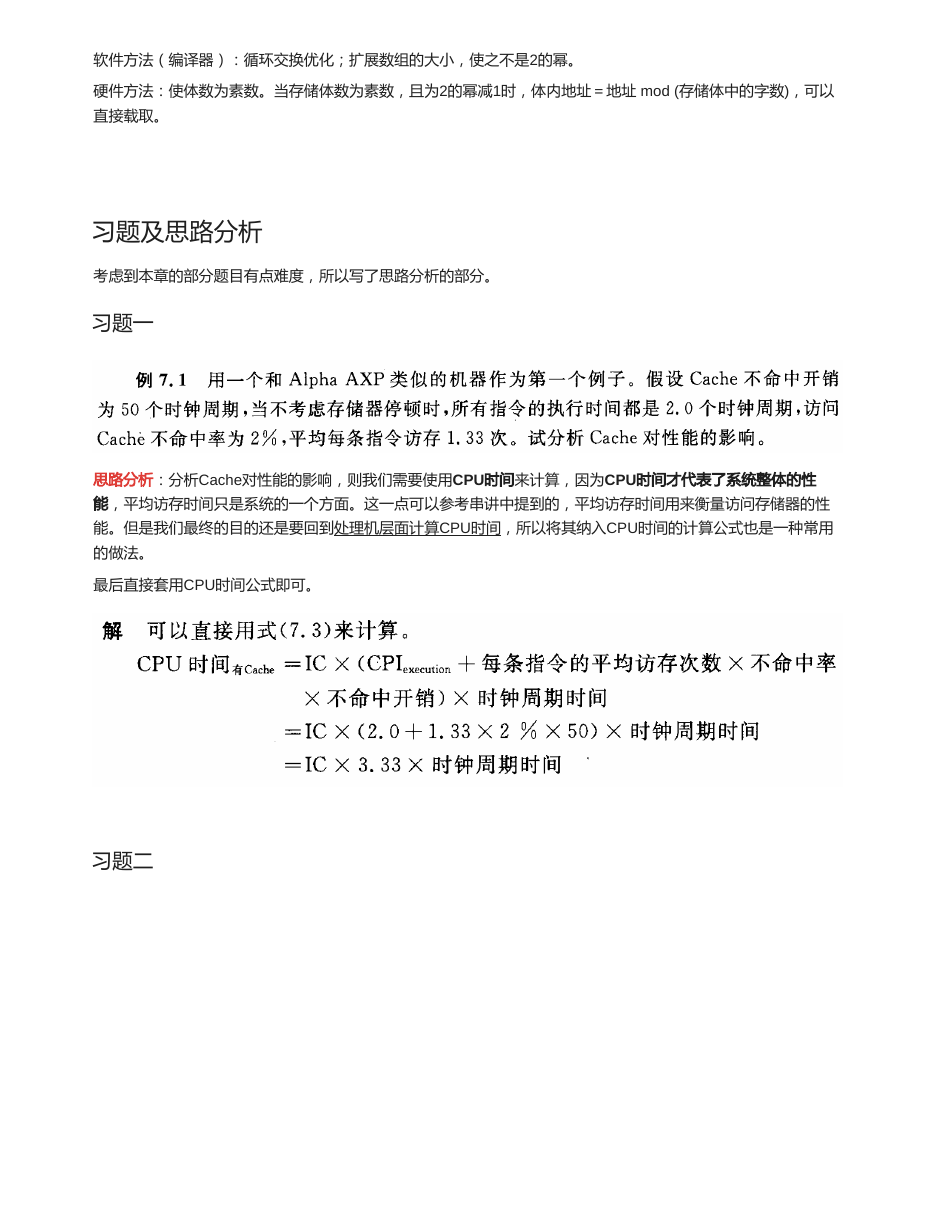

Cache 对 CPU 时间的影响
用一个和 Alpha AXP 类似的机器作为例子：Cache 不命中开销为 50 个时钟周期；不考虑存储器停顿时，所有指令执行时间都是 2.0 个时钟周期；访问 Cache 的不命中率为 2%；平均每条指令访存 1.33 次。试分析 Cache 对性能的影响。
展开答案要点
CPU 时间 = IC x (CPIexecution + 每条指令平均访存次数 x 不命中率 x 不命中开销) x 时钟周期。
代入得 CPU 时间 = IC x (2.0 + 1.33 x 2% x 50) x 时钟周期 = IC x 3.33 x 时钟周期。

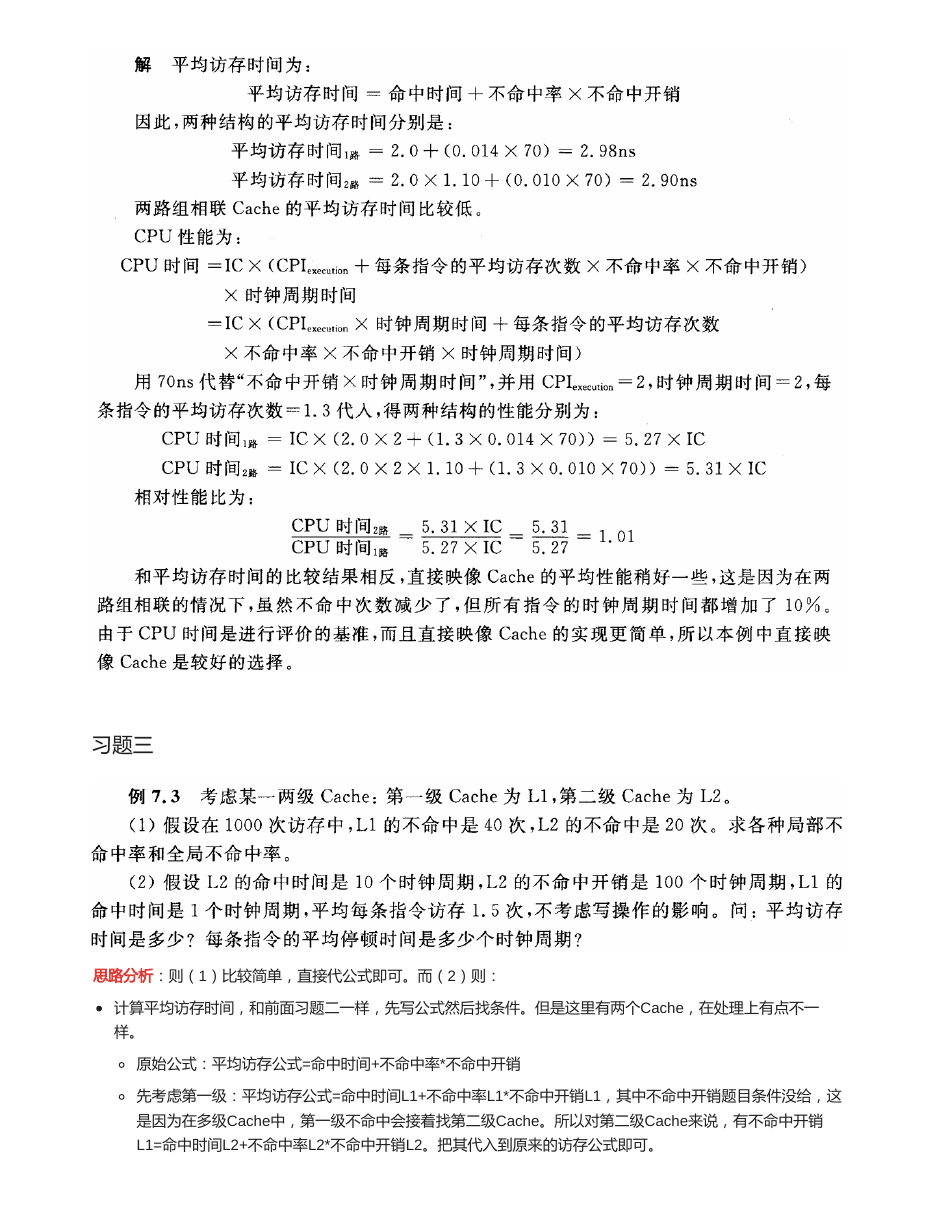

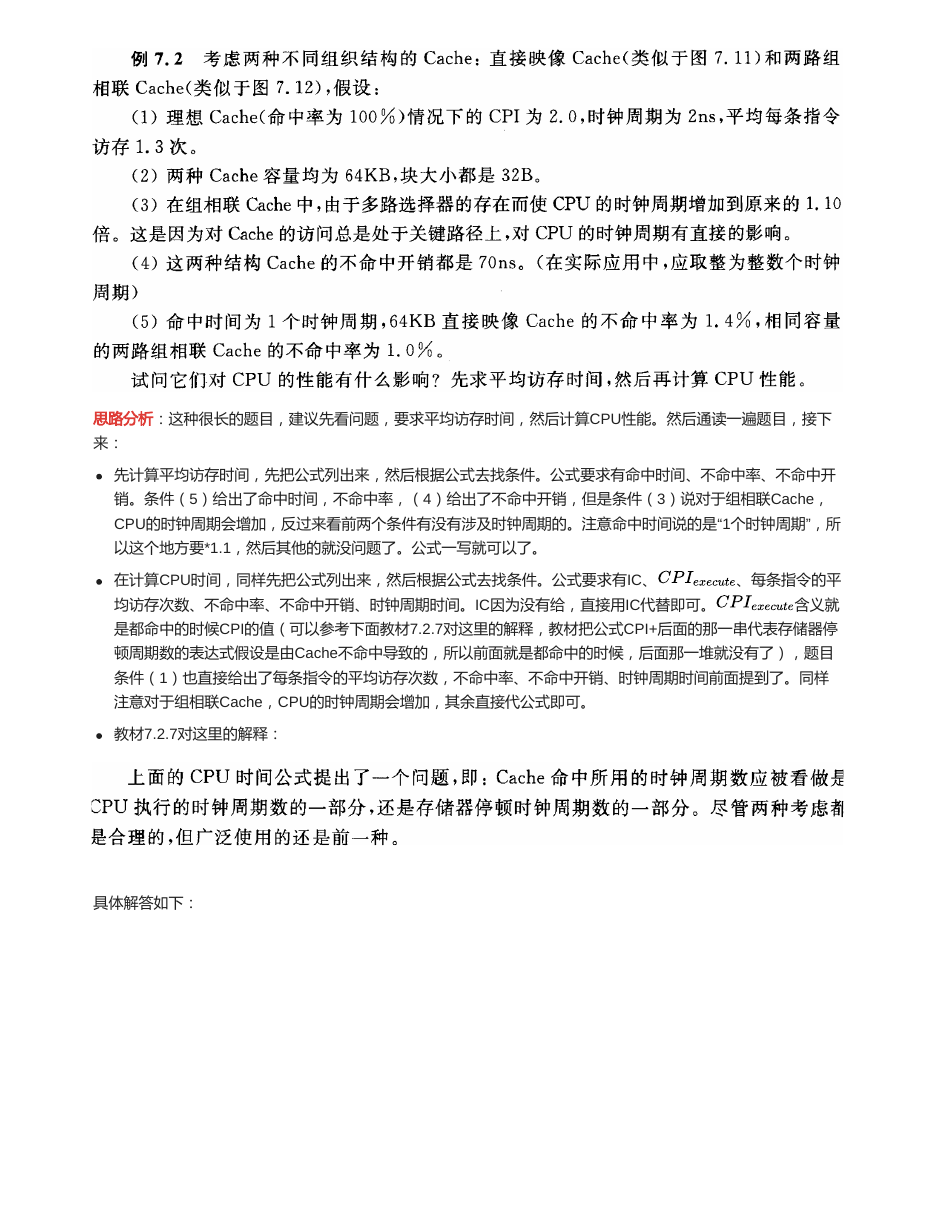

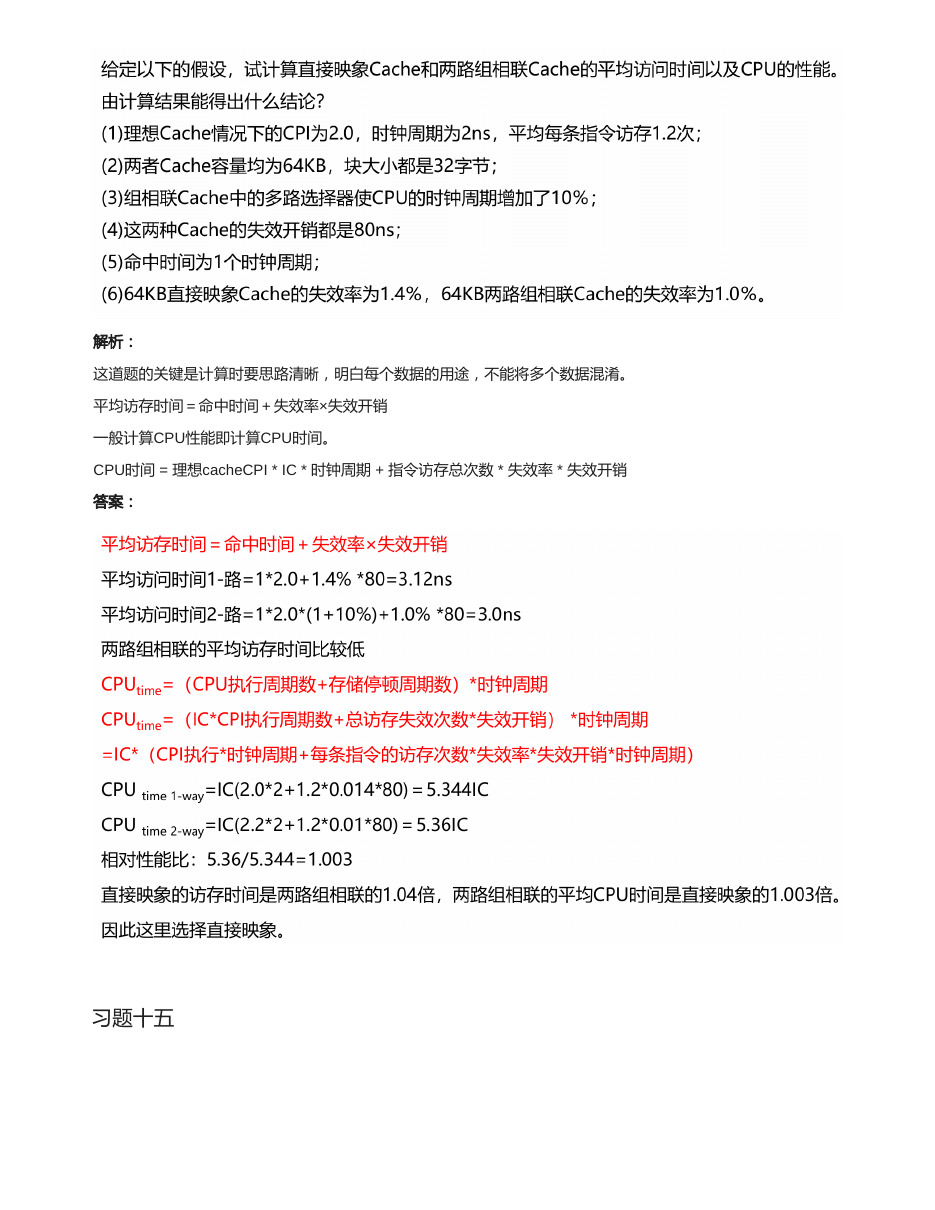

直接映像 Cache 与两路组相联 Cache
比较 64KB、32B 块大小的直接映像 Cache 和两路组相联 Cache。理想 Cache CPI 为 2.0，时钟周期 2ns，平均每条指令访存 1.3 次。组相联使 CPU 时钟周期增至原来的 1.10 倍；两种结构不命中开销均为 70ns；命中时间为 1 个时钟周期；64KB 直接映像不命中率 1.4%，两路组相联不命中率 1.0%。问平均访存时间和 CPU 性能如何？
展开答案要点
平均访存时间：直接映像 = 2.0 + 0.014 x 70 = 2.98ns；两路组相联 = 2.0 x 1.10 + 0.010 x 70 = 2.90ns。
CPU 时间：直接映像约为 5.27 x IC；两路组相联约为 5.31 x IC。虽然两路组相联 AMAT 更低，但 CPU 时钟周期变长，所以按 CPU 时间直接映像略好。

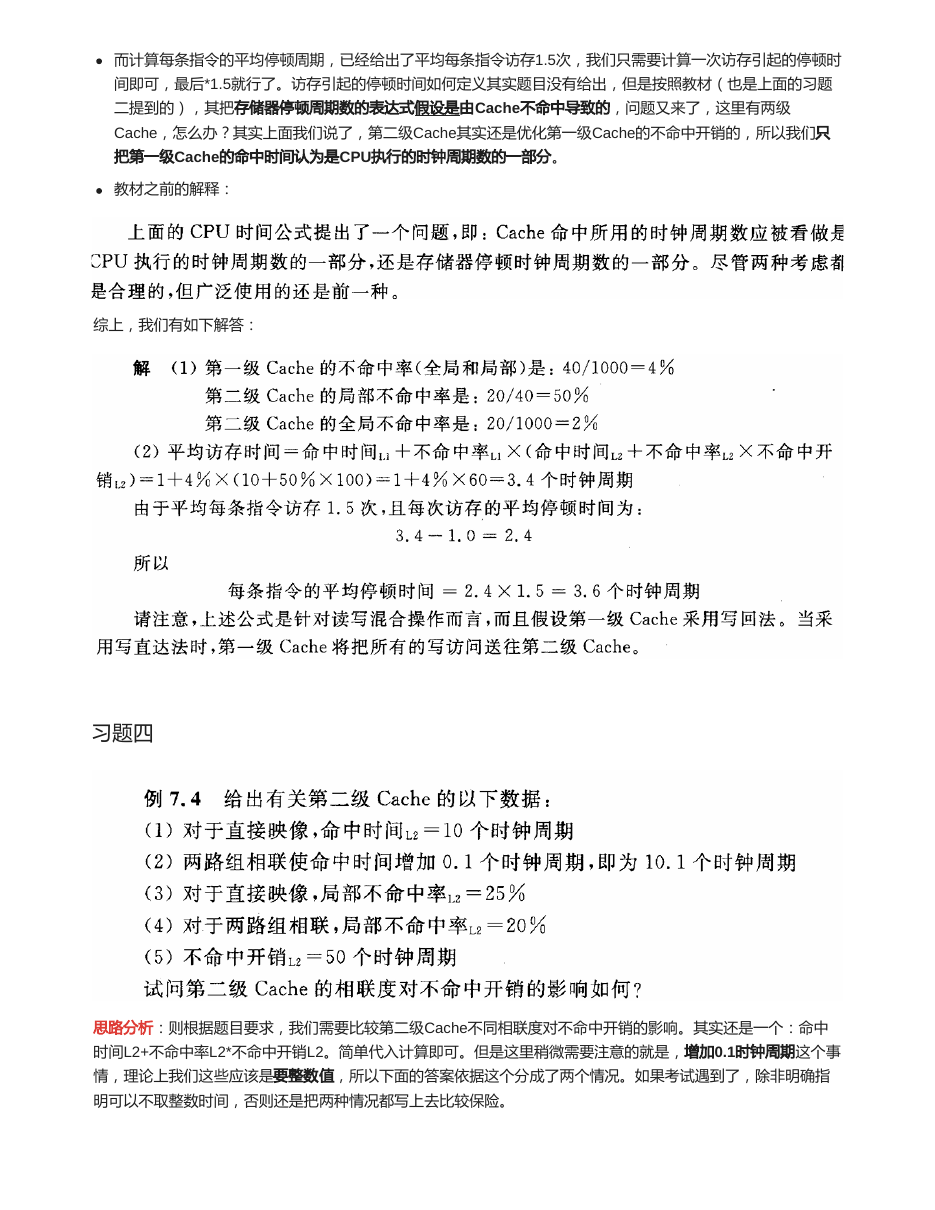

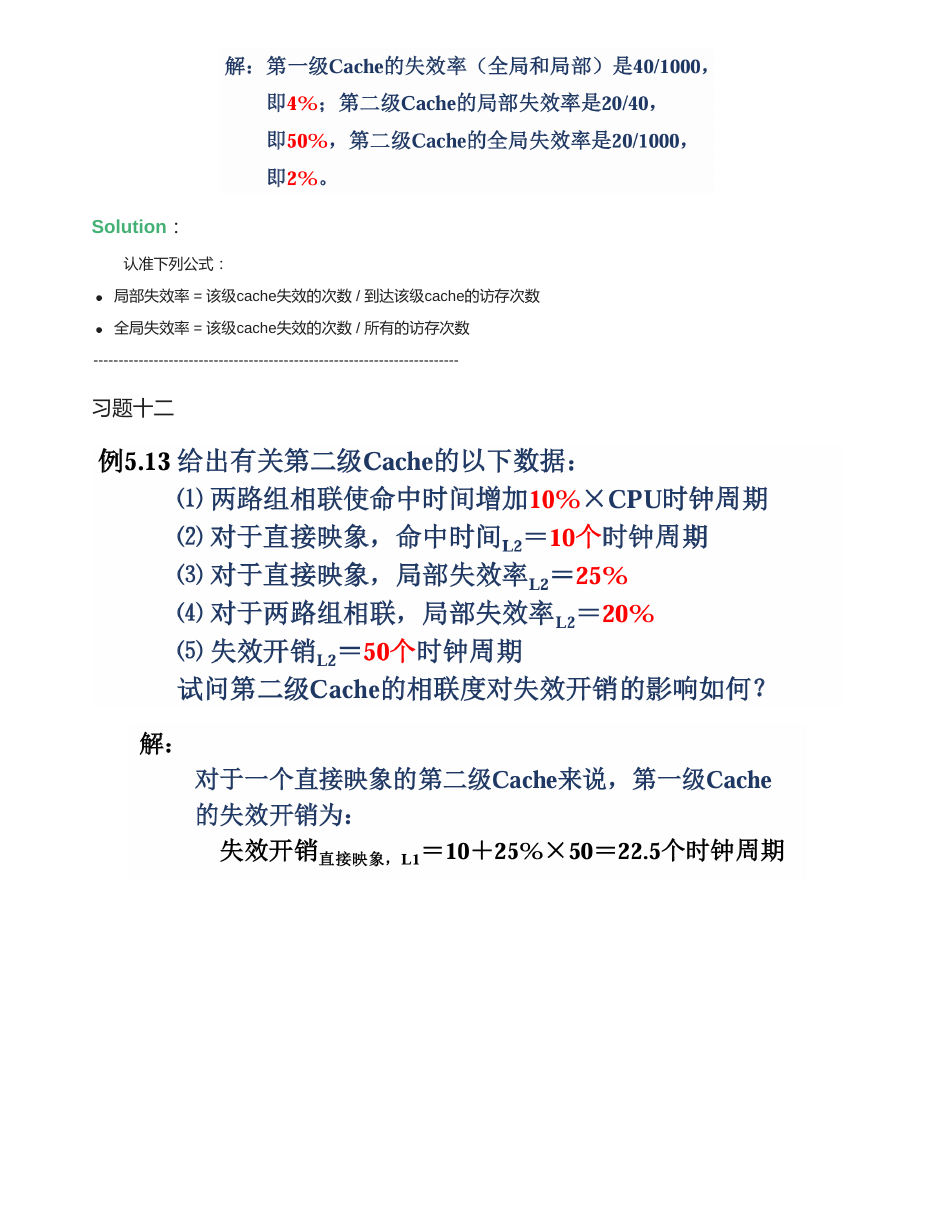

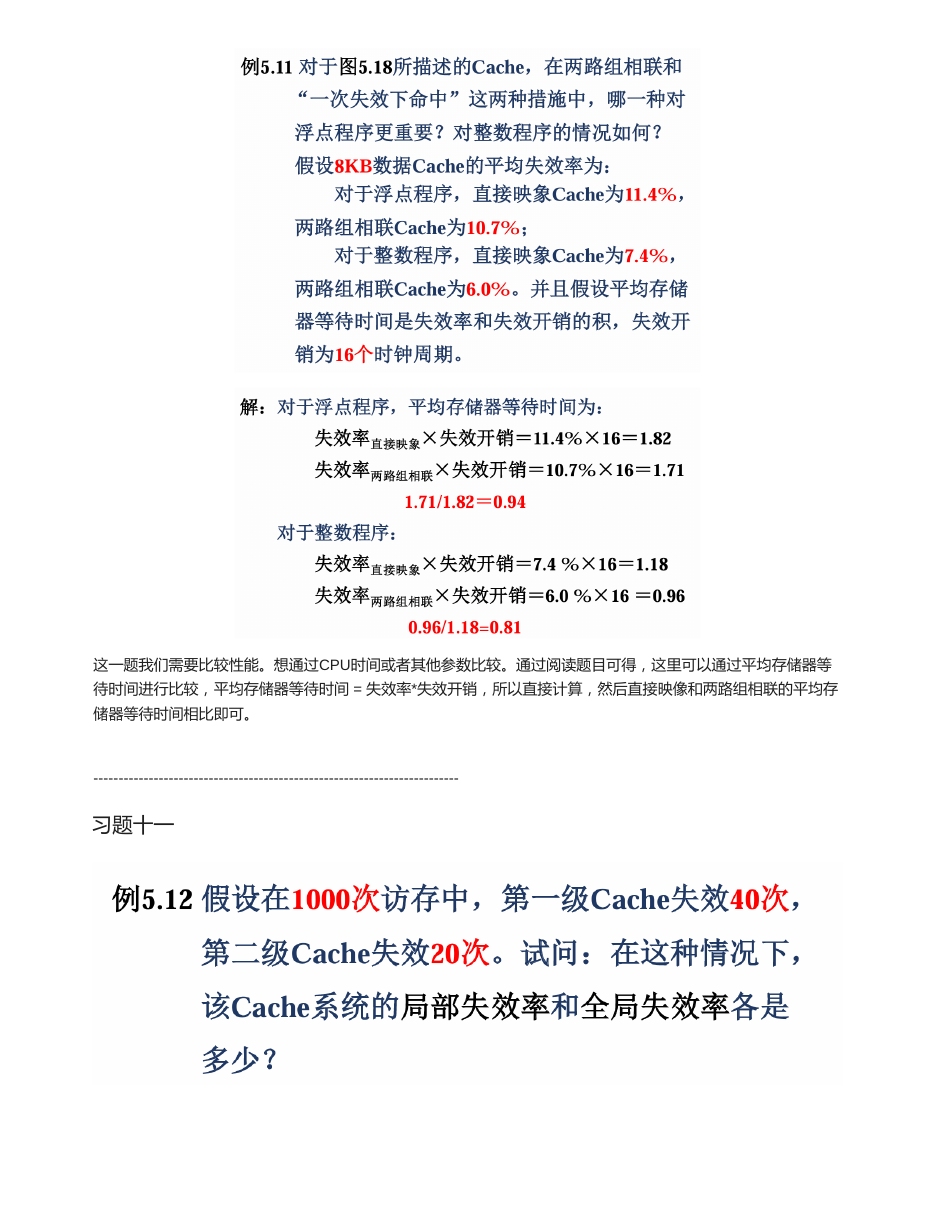

两级 Cache：局部失效率、全局失效率与停顿
- 在 1000 次访存中，L1 不命中 40 次，L2 不命中 20 次。求各种局部不命中率和全局不命中率。
- L2 命中时间为 10 个时钟周期，L2 不命中开销为 100 个时钟周期，L1 命中时间为 1 个时钟周期，平均每条指令访存 1.5 次，不考虑写操作影响。求平均访存时间和每条指令平均停顿周期。
展开答案要点
L1 不命中率 = 40/1000 = 4%；L2 局部不命中率 = 20/40 = 50%；L2 全局不命中率 = 20/1000 = 2%。
AMAT = 1 + 4% x (10 + 50% x 100) = 3.4 个时钟周期。
每次访存停顿 = 3.4 - 1.0 = 2.4 周期；每条指令平均停顿 = 2.4 x 1.5 = 3.6 周期。

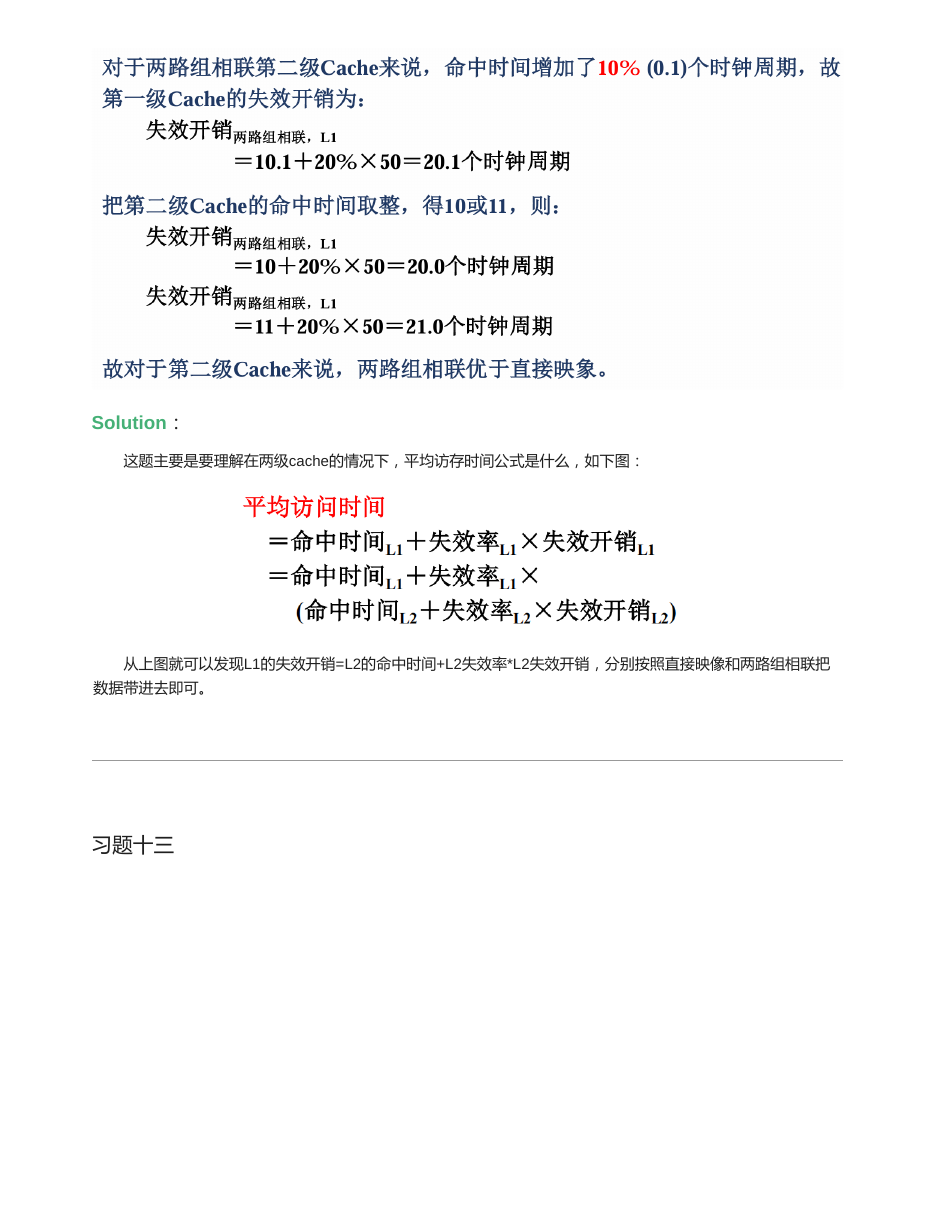

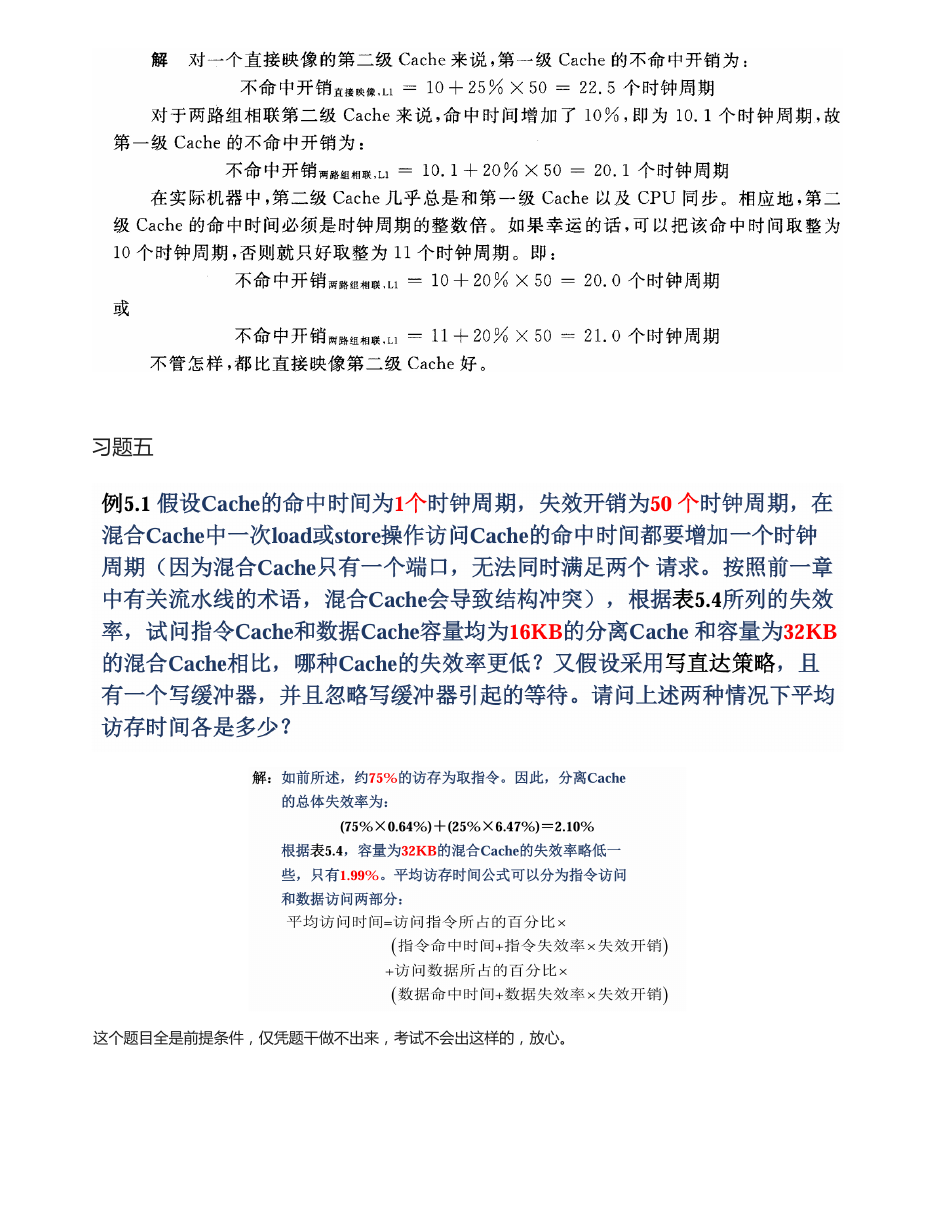

第二级 Cache 相联度对 L1 不命中开销的影响
第二级 Cache 数据：直接映像命中时间 10 周期；两路组相联命中时间增加 0.1 周期，即 10.1 周期；直接映像局部不命中率 25%；两路组相联局部不命中率 20%；不命中开销 50 周期。试问第二级 Cache 相联度对第一级 Cache 不命中开销有什么影响？
展开答案要点
直接映像 L2：L1 不命中开销 = 10 + 25% x 50 = 22.5 周期。
两路组相联 L2：L1 不命中开销 = 10.1 + 20% x 50 = 20.1 周期。若机器要求命中时间取整，可讨论取 10 或 11 周期两种情况。

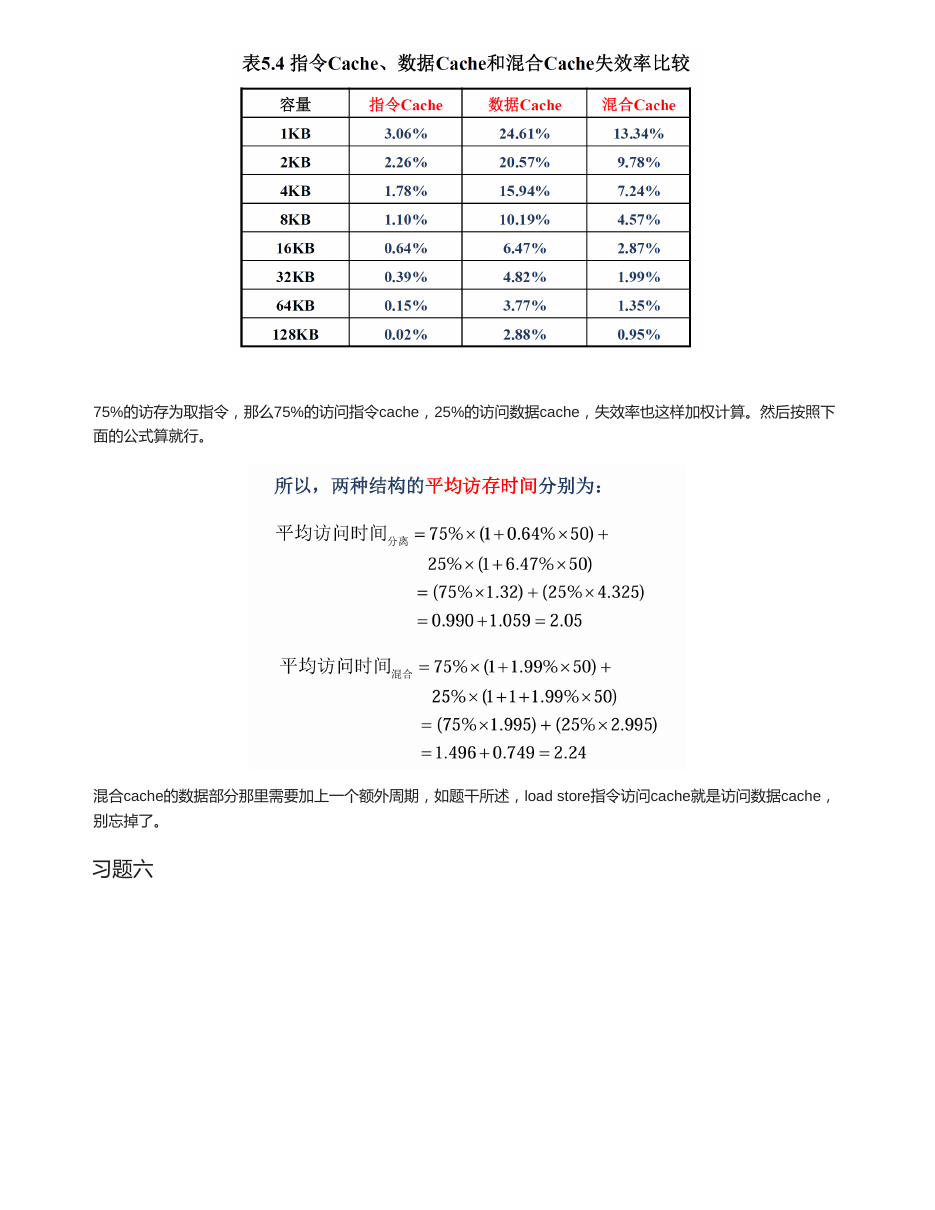

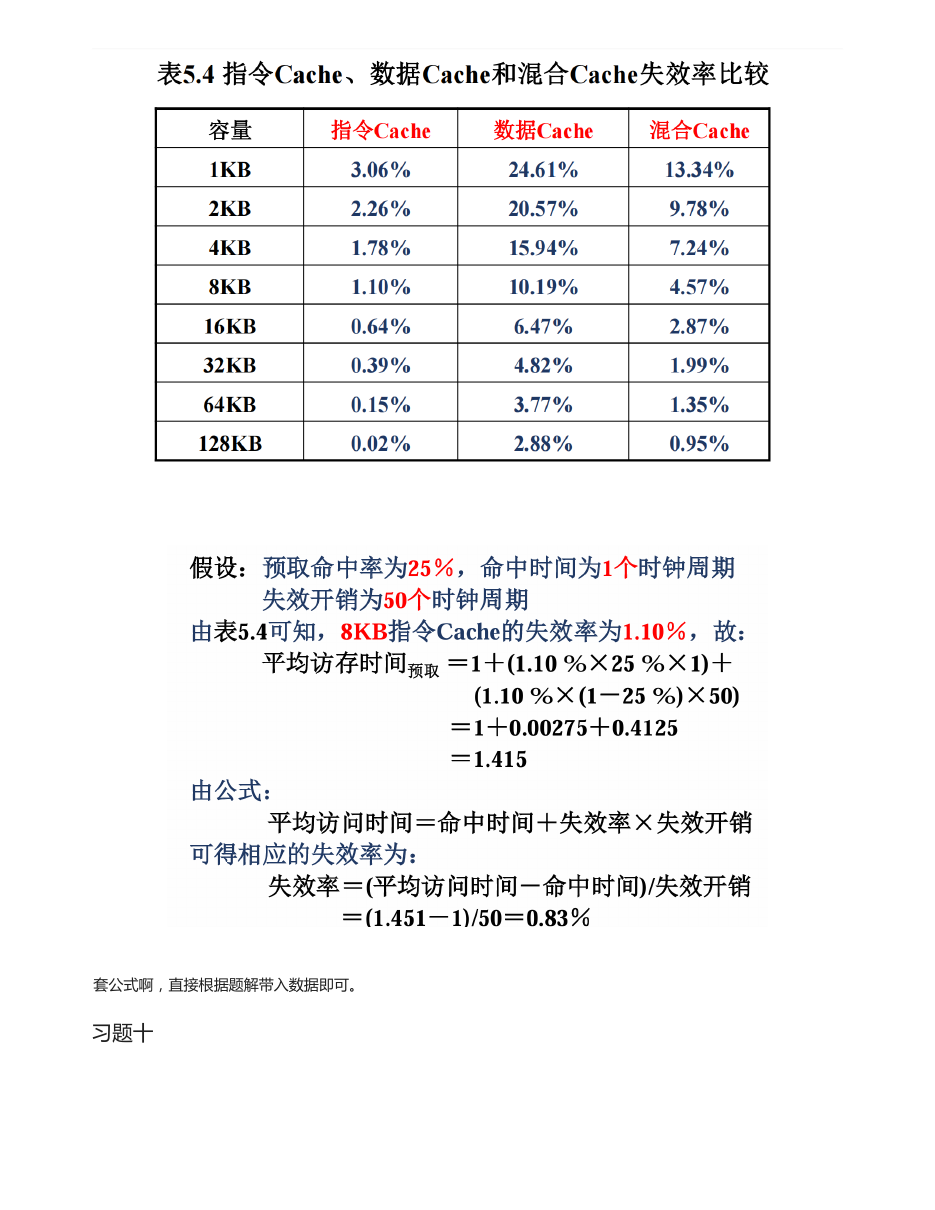

分离 Cache 与混合 Cache
假设 Cache 命中时间为 1 个时钟周期，失效开销为 50 个时钟周期。在混合 Cache 中一次 load/store 访问 Cache 的命中时间都要增加 1 个时钟周期。根据表中失效率，比较指令 Cache 和数据 Cache 容量均为 16KB 的分离 Cache 与容量为 32KB 的混合 Cache：哪种失效率更低？两种情况下平均访存时间分别是多少？
展开答案要点
约 75% 访存为取指令，25% 为数据访问。16KB 分离 Cache 总失效率 = 75% x 0.64% + 25% x 6.47% = 2.10%。
32KB 混合 Cache 失效率为 1.99%，失效率略低。
平均访存时间：分离 Cache = 75% x (1 + 0.64% x 50) + 25% x (1 + 6.47% x 50) = 2.05；混合 Cache = 75% x (1 + 1.99% x 50) + 25% x (1 + 1 + 1.99% x 50) = 2.24。

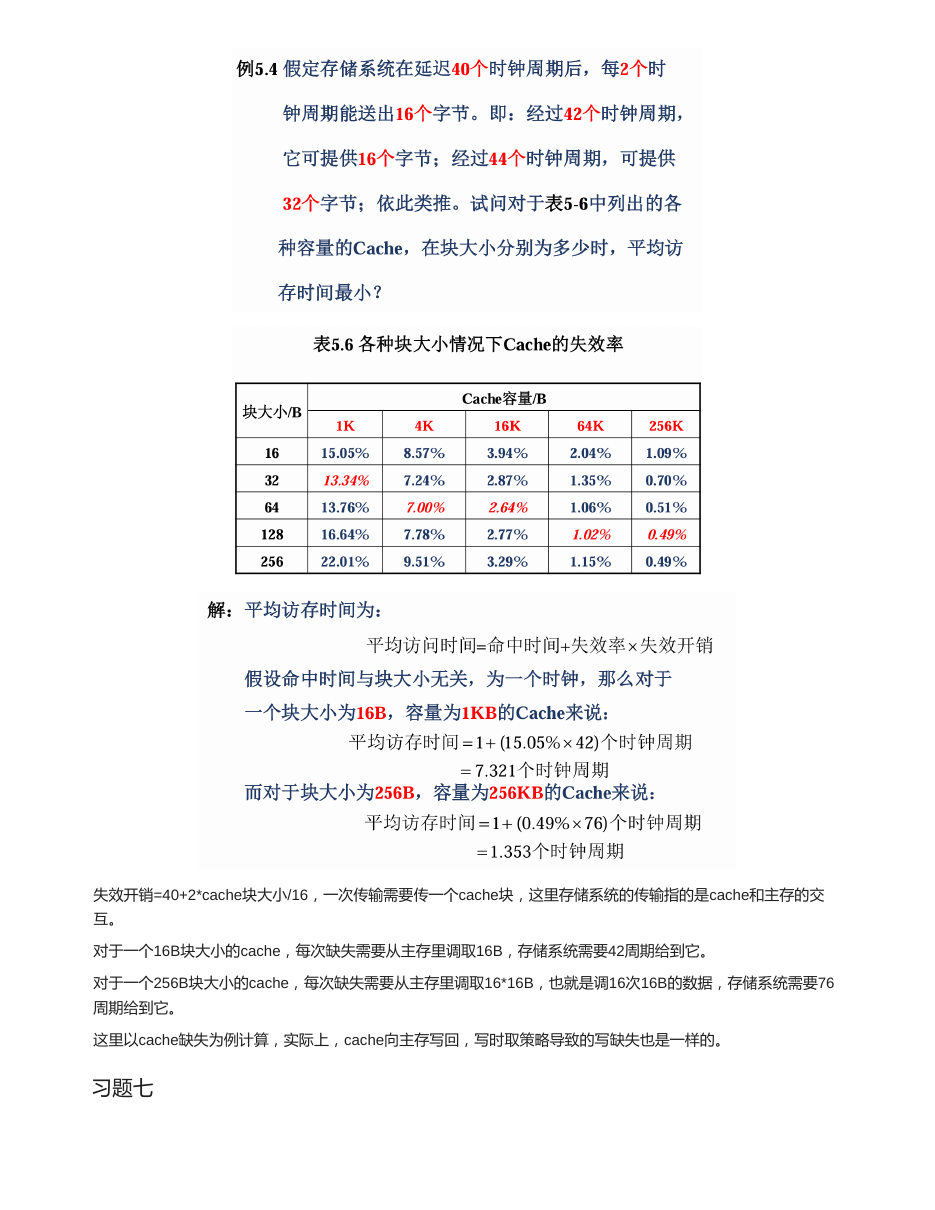

块大小、失效率和失效开销
假定存储系统在延迟 40 个时钟周期后，每 2 个时钟周期能送出 16 个字节。即经过 42 个时钟周期可提供 16B，44 个时钟周期可提供 32B，依此类推。试问对表 5.6 中各种容量的 Cache，块大小分别为多少时平均访存时间最小？
展开提示
对每个容量和块大小计算：AMAT = 命中时间 + 失效率 x 失效开销。命中时间假设与块大小无关，为 1 个周期。
失效开销 = 40 + 2 x 块大小/16。然后逐格比较表中失效率对应的 AMAT，原资料中红色数值就是每列较优选择。

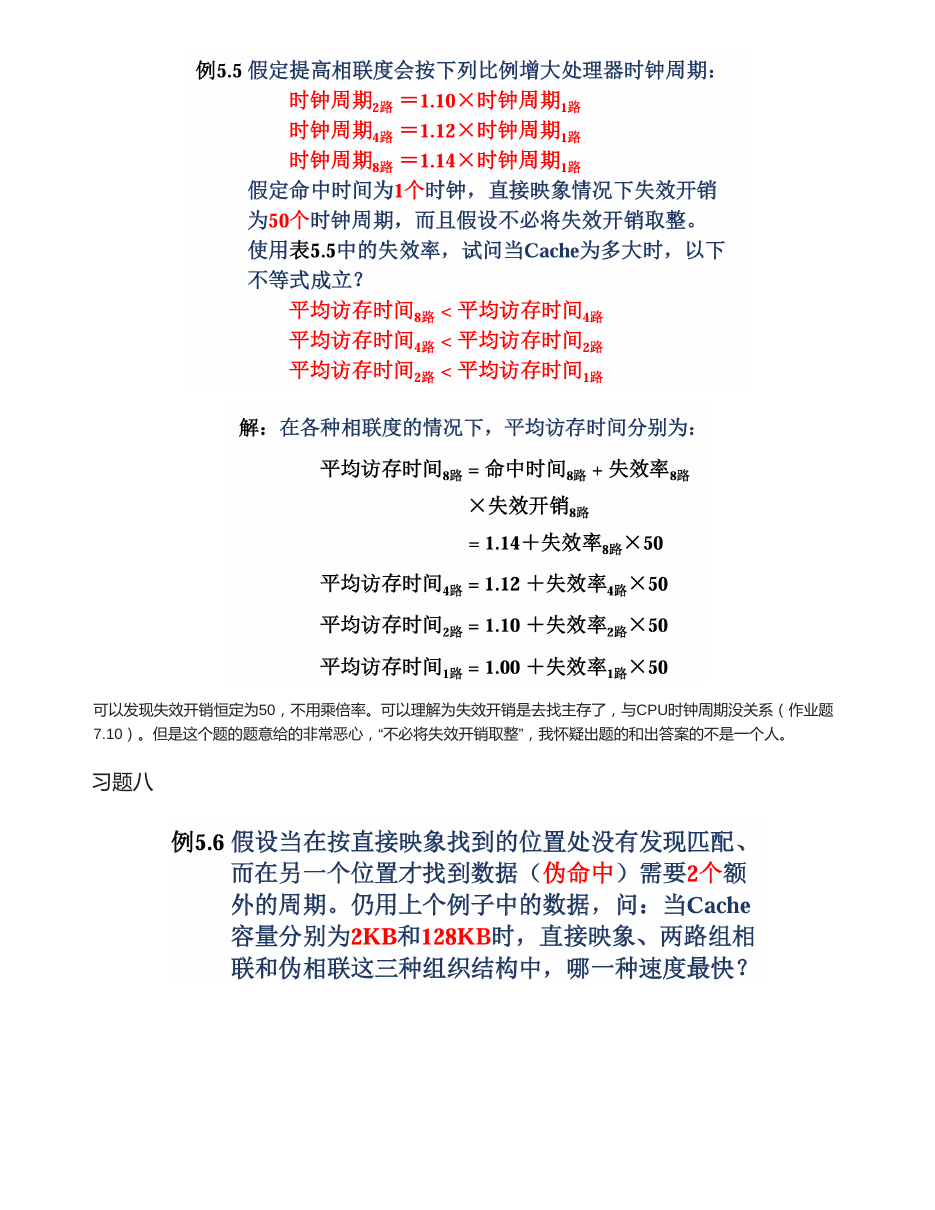

提高相联度是否一定更快？
假定提高相联度会按下列比例增大处理器时钟周期：2 路 = 1.10 x 直接映像时钟周期，4 路 = 1.12 x，8 路 = 1.14 x。命中时间为 1 个时钟周期，直接映像下失效开销为 50 个时钟周期，且不必将失效开销取整。使用表 5.5 中的失效率，问当 Cache 多大时满足：8路平均访存时间 < 4路 < 2路 < 1路？
展开提示
分别计算：8路 AMAT = 1.14 + MR8 x 50；4路 AMAT = 1.12 + MR4 x 50；2路 AMAT = 1.10 + MR2 x 50；1路 AMAT = 1.00 + MR1 x 50。
逐个 Cache 容量代入表 5.5 失效率，找满足不等式的容量。

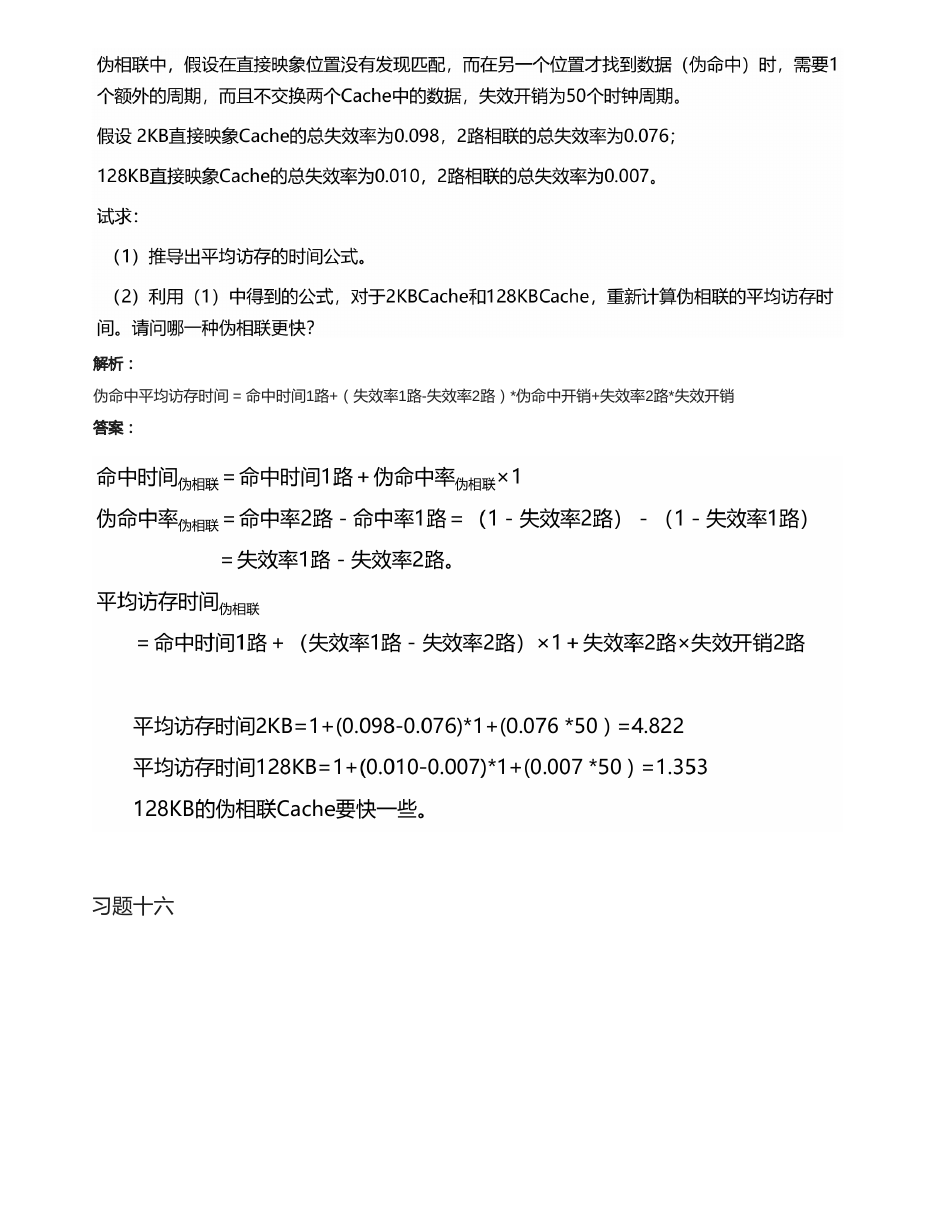

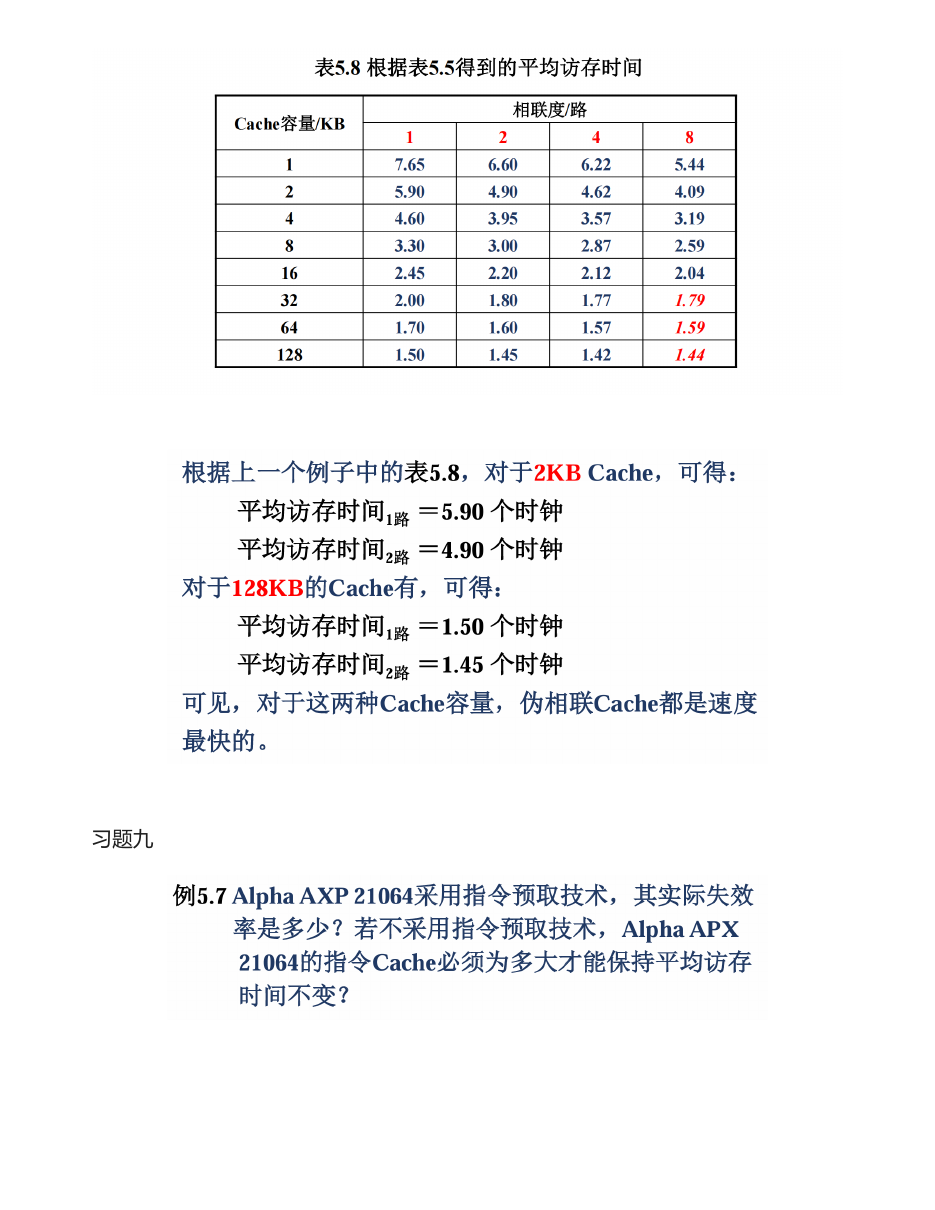

伪相联 Cache：直接映像、两路组相联和伪相联比较
假设当在直接映像找到的位置没有发现匹配，而在另一个位置才找到数据，即伪命中，需要 2 个额外周期。仍用前一例数据，问当 Cache 容量分别为 2KB 和 128KB 时，直接映像、两路组相联和伪相联三种组织结构中哪一种速度最快？
展开提示
伪相联平均访存时间 = 直接映像命中时间 + (直接映像失效率 - 两路组相联失效率) x 伪命中开销 + 两路组相联失效率 x 真失效开销。
分别代入 2KB 和 128KB 的直接映像/两路组相联失效率比较。
自测问题
合上正文后先试着口答，再展开看答案。能把这些问题讲清楚，本章主线基本就稳了。
01Cache 地址拆分题先算哪两个量？
先算块内偏移位数 log2(块大小)，再算组索引位数 log2(组数)，剩余为标记位。
02全相联、直接映像、组相联的权衡是什么？
全相联冲突少但查找复杂；直接映像简单快但冲突多；组相联在二者之间折中。
03写回法和写直达法最大的差别是什么？
写回命中时只改 Cache、替换脏块时再写主存；写直达每次写命中都同步写下一级。
04两级 Cache 的 L2 局部失效率和全局失效率怎么区分？
局部失效率以到达 L2 的访问为分母；全局失效率以所有访存为分母，等于 L1 失效率乘 L2 局部失效率。
05主存多体交叉为什么能提高带宽？
连续地址分布到不同存储体，各体可并行工作，从而在访存周期内传回更多数据。
原 PDF 页面截图
下面是原资料的页面渲染图，正文复习完后可以展开对照图、公式和例题。
展开 41 页原讲义截图
